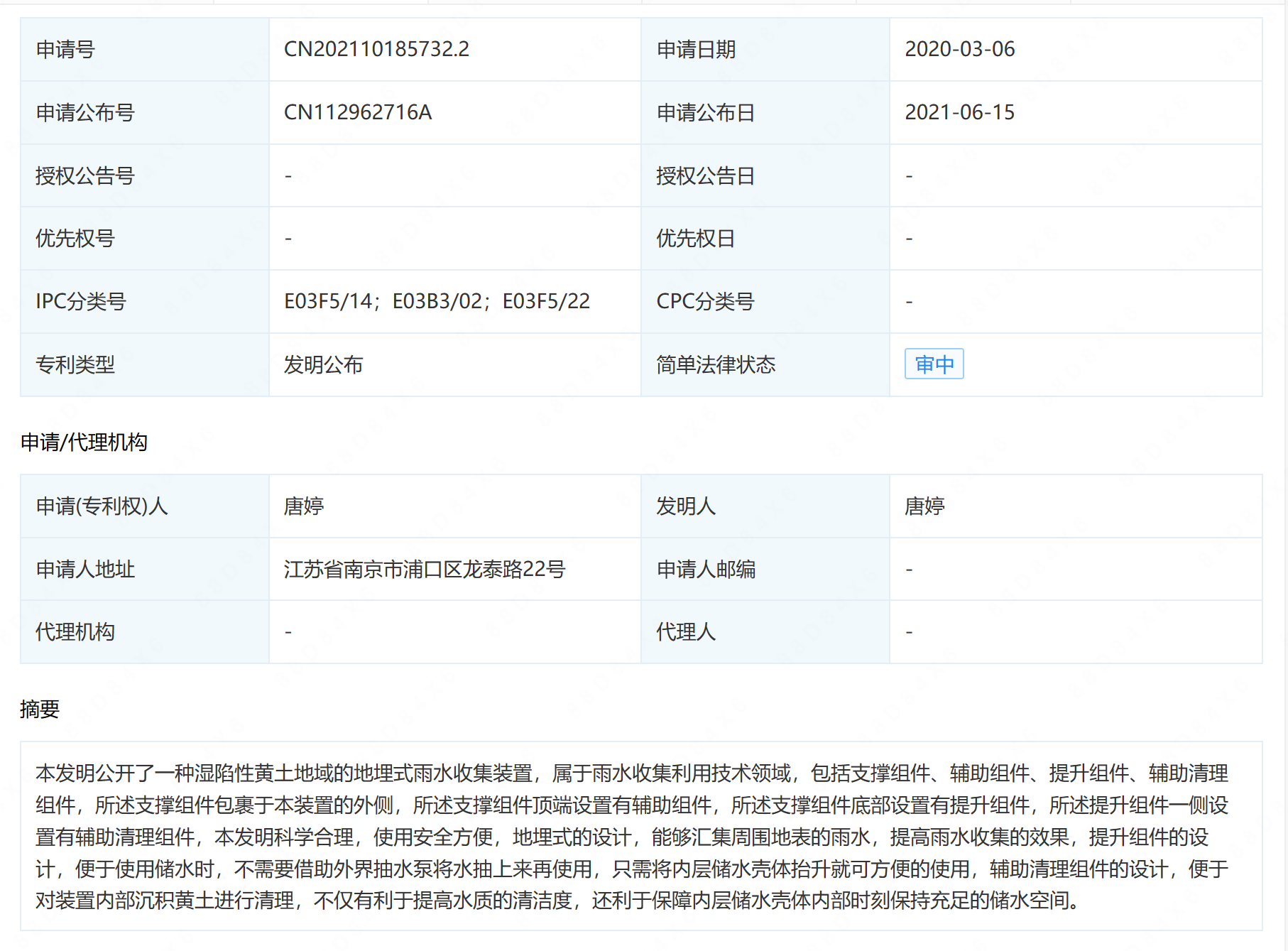

摘要： : 本发明公开了一种湿陷性黄土地域的地埋式雨水收集装置，属于雨水收集利用技术领域，包括支撑组件、辅助组件、提升组件、辅助清理组件，所述支撑组件包裹于本装置的外侧，所述支撑组件顶端设置有辅助组件，所述支撑组件底部设置有提升组件，所述提升组件一侧设置有辅助清理组件，本发明科学合理，使用安全方便，地埋式的设计，能够汇集周围地表的雨水，提高雨水收集的效果，提升组件的设计，便于使用储水时，不需要借助外界抽水泵将水抽上来再使用，只需将内层储水壳体抬升就可方便的使用，辅助清理组件的设计，便于对装置内部沉积黄土进行清理，不仅有利于提高水质的清洁度，还利于保障内层储水壳体内部时刻保持充足的储水空间。

详情： :

1.一种湿陷性黄土地域的地埋式雨水收集装置，其特征在于：包括支撑组件、辅助组件、提升组件、辅助清理组件，所述支撑组件包裹于本装置的外侧，起到支撑整套装置的作用，所述支撑组件顶端设置有辅助组件，所述辅助组价起到过滤块状物并辅助引流的作用，所述支撑组件底部设置有提升组件，所述提升组件起到将本装置提升至地面上的作用，便于用水，所述提升组件一侧设置有辅助清理组件，所述辅助清理组件起到抬升沉积黄土的作用，便于清理；所述支撑组件包括外层隔离壳体（101）、支撑底板（102）、内层储水壳体（103）、出水管通道（104）、出水管（105），所述外层隔离壳体（101）位于整套装置的最外层，所述外层隔离壳体（101）底端固定安装有支撑底板（102），所述外层隔离壳体（101）内部滑动安装有内层储水壳体（103），所述外层隔离壳体（101）内侧壁上开设有出水管通道（104），所述内层储水壳体（103）外侧壁上固定安装有出水管（105），所述出水管（105）可在出水管通道（104）内部上下滑动；所述辅助组件包括盖板（201）、滤网（202）、集水圈（203）、引流槽（204），所述内层储水壳体（103）顶端嵌入安装有盖板（201），所述盖板（201）顶部中央固定安装有滤网（202），所述盖板（201）上方一周固定安装有集水圈（203），所述集水圈（203）上方开设有引流槽（204）；所述集水圈（203）包括上集水圈（211）、下黄土保持圈（213），所述上集水圈（211）位于集水圈（203）上端，所述上集水圈（211）下端固定安装有插钉（212），所述上集水圈（211）下方设置有下黄土保持圈（213），所述下黄土保持圈（213）上开设有插钉孔（214），所述插钉孔（214）下方固定安装有稳固扩张钉（215），所述插钉（212）通过插钉孔（214）插入稳固扩张钉（215）内部，所述稳固扩张钉（215）内侧壁上固定安装有弹簧（218），所述弹簧（218）远离弹簧（218）内侧壁一侧固定安装有曲面限位块（217），所述曲面限位块（217）靠近弹簧（218）一侧固定安装有枝状横钉（216）；枝状横钉（216）远离曲面限位块（217）一侧穿过稳固扩张钉（215）暴露在稳固扩张钉（215）外部，在进行集水圈（203）的安装时，先将稳固扩张钉（215）插入黄土内部，完成对下黄土保持圈（213）的安装固定，此时枝状横钉（216）完全处于稳固扩张钉（215）内部，所以稳固扩张钉（215）能够轻易插入黄土内，下黄土保持圈（213）固定好后，将插钉（212）对准插钉孔（214），插入稳固扩张钉（215）内部，插钉（212）底端为圆锥状，插钉（212）的插入将曲面限位块（217）向外侧顶开，曲面限位块（217）推动枝状横钉（216）突出稳固扩张钉（215）内部，使稳固扩张钉（215）形成一个树根状结构，若干个稳固扩张钉（215）形成网状固定结构。

2.根据权利要求1所述的湿陷性黄土地域的地埋式雨水收集装置，其特征在于：所述提升组件包括液压油槽（301）、第一油泵进油管（311）、第一油泵（312）、第一油泵出油管（313）、分油管（314）、第一液压伸缩柱（315），所述支撑底板（102）底部开设有液压油槽（301），所述液压油槽（301）为环状的液压油槽（301），所述液压油槽（301）一侧固定连通有第一油泵进油管（311），所述第一油泵进油管（311）远离液压油槽（301）一侧固定连通有第一油泵（312），所述第一油泵（312）远离第一油泵进油管（311）一端固定连通有第一油泵出油管（313），所述第一油泵出油管（313）远离第一油泵（312）一端固定连通有分油管（314），所述分油管（314）有若干条分设管道，每一个所述分设管道远离第一油泵出油管（313）一端固定连通有第一液压伸缩柱（315），所述第一液压伸缩柱（315）有若干个，所述第一液压伸缩柱（315）底端固定安装在支撑底板（102）边缘。

3.根据权利要求2所述的湿陷性黄土地域的地埋式雨水收集装置，其特征在于：所述辅助清理组件包括第二油泵进油管（321）、第二油泵（322）、第二油泵出油管（323）、第二液压伸缩柱（324）、滑动底板（325）、橡胶密封层（326）、滑动底板限位块（327）、滑动底板限位槽（328），所述液压油槽（301）一侧固定连通有第二油泵进油管（321），所述第二油泵进油管（321）远离液压油槽（301）一侧固定连通有第二油泵（322），所述第二油泵（322）远离第二油泵进油管（321）一侧固定连通有第二油泵出油管（323），所述第二油泵出油管（323）远离第二油泵（322）一侧固定连通有第二液压伸缩柱（324），所述第二液压伸缩柱（324）顶端设置有滑动底板（325），所述滑动底板（325）滑动安装在内层储水壳体（103）内部，所述滑动底板（325）外表面固定安装有橡胶密封层（326），所述滑动底板（325）侧方设置有滑动底板限位块（327），所述内层储水壳体（103）内表面上开设有滑动底板限位槽（328），所述滑动底板限位块（327）可在滑动底板限位槽（328）内上下滑动。

4.根据权利要求3所述的湿陷性黄土地域的地埋式雨水收集装置，其特征在于：所述第一液压伸缩柱（315）顶端与内层储水壳体（103）底端无固定连接关系，所述第二液压伸缩柱（324）顶端与滑动底板（325）底端无固定连接关系。
