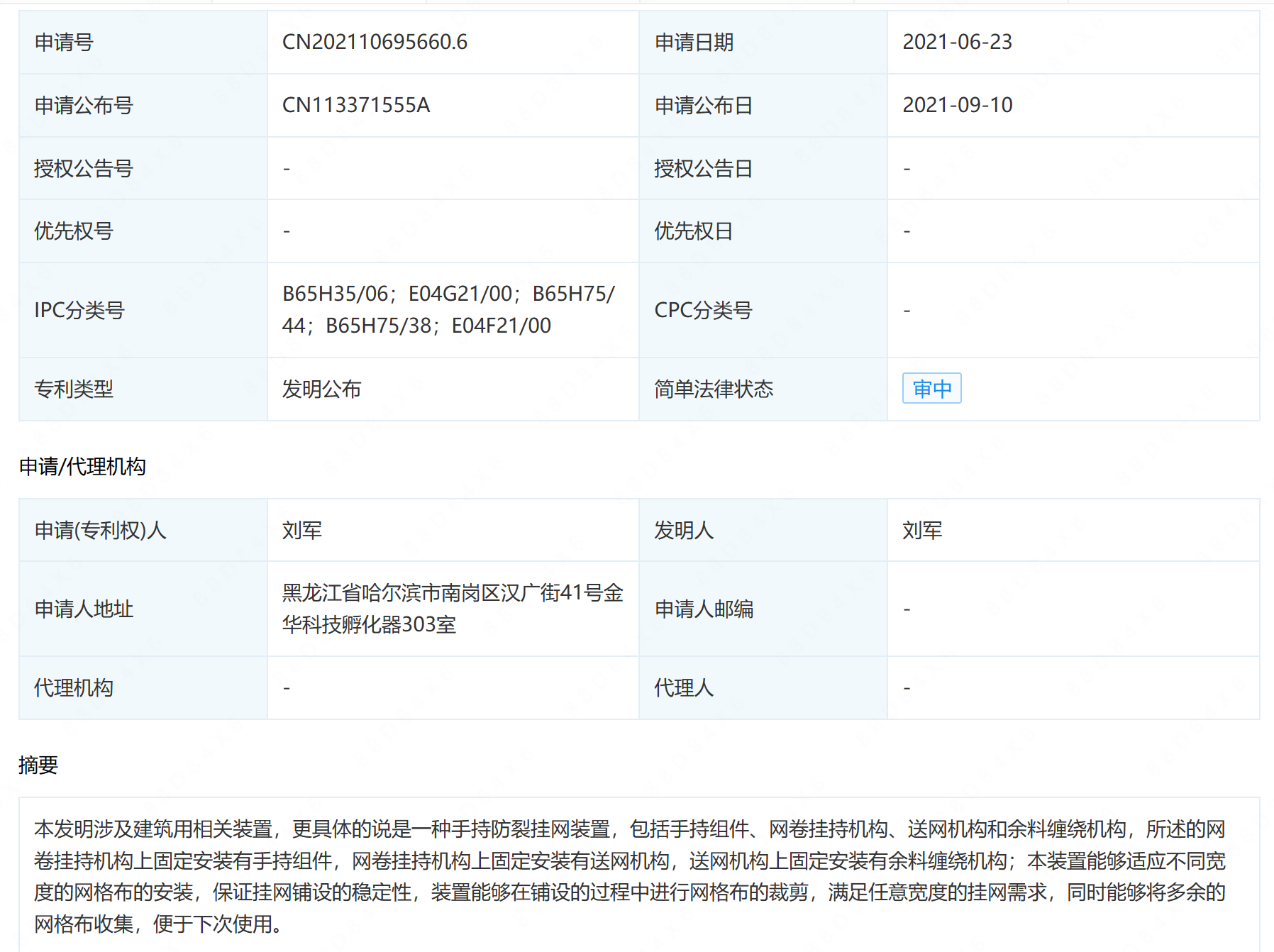

摘要： : 本发明涉及建筑用相关装置，更具体的说是一种手持防裂挂网装置，包括手持组件、网卷挂持机构、送网机构和余料缠绕机构，所述的网卷挂持机构上固定安装有手持组件，网卷挂持机构上固定安装有送网机构，送网机构上固定安装有余料缠绕机构；本装置能够适应不同宽度的网格布的安装，保证挂网铺设的稳定性，装置能够在铺设的过程中进行网格布的裁剪，满足任意宽度的挂网需求，同时能够将多余的网格布收集，便于下次使用。

详情： :

1.一种手持防裂挂网装置，包括手持组件(1)、网卷挂持机构(2)、送网机构(3)和余料缠绕机构(4)，其特征在于：所述的网卷挂持机构(2)上固定安装有手持组件(1)，网卷挂持机构(2)上固定安装有送网机构(3)，送网机构(3)上固定安装有余料缠绕机构(4)。

2.根据权利要求1所述的一种手持防裂挂网装置，其特征在于：所述的手持组件(1)包括伸缩筒(1‑1)、手扶杆(1‑2)、定位螺钉(1‑3)，手扶杆(1‑2)滑动安装在伸缩筒(1‑1)上设置的凹槽内，定位螺钉(1‑3)穿过伸缩筒(1‑1)上设置的通孔与手扶杆(1‑2)螺纹连接。

3.根据权利要求2所述的一种手持防裂挂网装置，其特征在于：所述的网卷挂持机构(2)包括U形架(2‑1)、延伸筒(2‑2)、第一链轮(2‑3)、第一链条(2‑4)、第一电机(2‑5)、限位圆环板(2‑6)、辅助螺钉(2‑7)、第二链轮(2‑8)、连接杆(2‑9)、内旋转杆(2‑10)、限位环筒(2‑11)、螺纹短柱(2‑12)，U形架(2‑1)上固定安装有伸缩筒(1‑1)，第一电机(2‑5)固定安装在U形架(2‑1)上，第一电机(2‑5)的输出端固定安装有第二链轮(2‑8)，第二链轮(2‑8)固定安装在连接杆(2‑9)上，连接杆(2‑9)旋转安装在U形架(2‑1)上设置的通孔内，第二链轮(2‑8)与第一链条(2‑4)相啮合，第一链条(2‑4)与第一链轮(2‑3)相啮合，第一链轮(2‑3)固定安装在内旋转杆(2‑10)上，内旋转杆(2‑10)旋转安装在U形架(2‑1)上设置的凹槽内，内旋转杆(2‑10)上固定安装有螺纹短柱(2‑12)，限位环筒(2‑11)固定安装在U形架(2‑1)上，延伸筒(2‑2)滑动安装在限位环筒(2‑11)上，延伸筒(2‑2)与螺纹短柱(2‑12)螺纹连接，限位圆环板(2‑6)滑动安装在延伸筒(2‑2)上设置的凹槽内，辅助螺钉(2‑7)与限位圆环板(2‑6)螺纹连接，内旋转杆(2‑10)旋转安装在限位环筒(2‑11)上设置的通孔内。

4.根据权利要求3所述的一种手持防裂挂网装置，其特征在于：所述的送网机构(3)包括压板(3‑1)、连接臂杆(3‑2)、安装架(3‑3)、第二电机(3‑4)、第三电机(3‑5)、调位螺纹杆(3‑6)、移动块(3‑7)、转向电机(3‑8)、切割刀(3‑9)、传送轴一(3‑10)、传送轴二(3‑11)、第三链轮(3‑12)、连接齿轮(3‑13)、第二链条(3‑14)，安装架(3‑3)与U形架(2‑1)固定连接，连接臂杆(3‑2)固定安装在安装架(3‑3)上，压板(3‑1)旋转安装在连接臂杆(3‑2)上设置的凹槽内，第二电机(3‑4)固定安装在安装架(3‑3)上，第三电机(3‑5)固定安装在安装架(3‑3)上，第二电机(3‑4)的输出端固定安装有调位螺纹杆(3‑6)，调位螺纹杆(3‑6)旋转安装在安装架(3‑3)上设置的凹槽内，调位螺纹杆(3‑6)与移动块(3‑7)螺纹连接，移动块(3‑7)滑动安装在安装架(3‑3)上设置的凹槽内，移动块(3‑7)的凹槽内固定安装有转向电机(3‑8)，转向电机(3‑8)的输出端固定安装有切割刀(3‑9)，第三电机(3‑5)的输出端固定安装有第三链轮(3‑12)，第三链轮(3‑12)与第二链条(3‑14)相啮合，第三链轮(3‑12)与连接齿轮(3‑13)相啮合，连接齿轮(3‑13)固定安装在传送轴二(3‑11)上，传送轴二(3‑11)旋转安装在安装架(3‑3)上设置的凹槽内，第三链轮(3‑12)固定安装在传送轴一(3‑10)上，传送轴一(3‑10)旋转安装在安装架(3‑3)上设置的凹槽内，连接齿轮(3‑13)旋转安装在安装架(3‑3)上设置的凹槽内，第三链轮(3‑12)旋转安装在安装架(3‑3)上设置的凹槽内。

5.根据权利要求4所述的一种手持防裂挂网装置，其特征在于：所述的余料缠绕机构(4)包括外壳架(4‑1)、升降滑板(4‑2)、挤压杆(4‑3)、缠绕杆(4‑4)、第四电机(4‑5)、支撑弹簧(4‑6)，外壳架(4‑1)固定安装在安装架(3‑3)上，外壳架(4‑1)上固定安装有第四电机(4‑5)，第四电机(4‑5)的输出端固定安装有缠绕杆(4‑4)，缠绕杆(4‑4)旋转安装在外壳架(4‑1)上设置的凹槽内，外壳架(4‑1)上设置的凹槽内固定安装有支撑弹簧(4‑6)，支撑弹簧(4‑6)的另一端固定安装在升降滑板(4‑2)上，升降滑板(4‑2)滑动安装在外壳架(4‑1)上设置的凹槽内，挤压杆(4‑3)旋转安装在升降滑板(4‑2)上设置的凹槽内。
