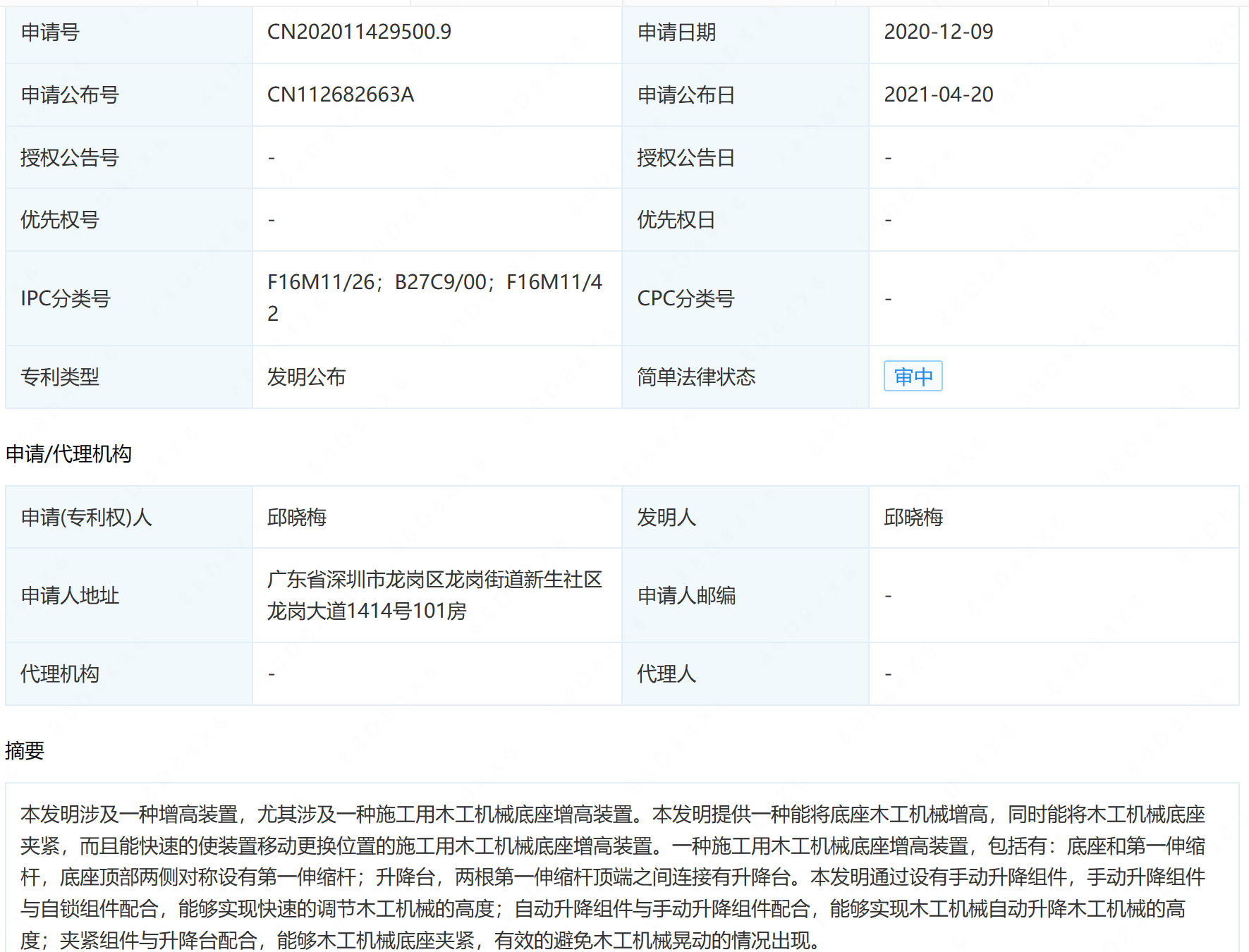

摘要： : 本发明涉及一种增高装置，尤其涉及一种施工用木工机械底座增高装置。本发明提供一种能将底座木工机械增高，同时能将木工机械底座夹紧，而且能快速的使装置移动更换位置的施工用木工机械底座增高装置。一种施工用木工机械底座增高装置，包括有：底座和第一伸缩杆，底座顶部两侧对称设有第一伸缩杆；升降台，两根第一伸缩杆顶端之间连接有升降台。本发明通过设有手动升降组件，手动升降组件与自锁组件配合，能够实现快速的调节木工机械的高度；自动升降组件与手动升降组件配合，能够实现木工机械自动升降木工机械的高度；夹紧组件与升降台配合，能够木工机械底座夹紧，有效的避免木工机械晃动的情况出现。

详情： :

1.一种施工用木工机械底座增高装置，其特征是：包括有：底座（1）和第一伸缩杆（2），底座（1）顶部两侧对称设有第一伸缩杆（2）；升降台（3），两根第一伸缩杆（2）顶端之间连接有升降台（3）；手动升降组件（4），升降台（3）顶部设有手动升降组件（4）；自锁组件（5），手动升降组件（4）内壁上部安装有自锁组件（5），自锁组件（5）与手动升降组件（4）接触配合。

2.按照权利要求1所述的一种施工用木工机械底座增高装置，其特征是：手动升降组件（4）包括有：升降箱（41），升降台（3）顶部固接有升降箱（41）；第一转轴（42），升降箱（41）上部之间转动式设有第一转轴（42）；第二转轴（44），升降箱（41）上部贯穿转动式设有第二转轴（44）；手轮（43），第二转轴（44）的端部安装有手轮（43）；齿轮组（45），第一转轴（42）与第二转轴（44）之间连接有齿轮组（45）；第二伸缩杆（49），升降台（3）顶部设有第二伸缩杆（49）；升降杆（48），第二伸缩杆（49）顶端焊接有升降杆（48），升降杆（48）顶部与升降台（3）底部连接；齿条（46），升降杆（48）端焊部接有齿条（46），齿条（46）与齿轮组（45）啮合；第一垫块（47），齿条（46）底端设有第一垫块（47），第一垫块（47）底部与升降台（3）顶部接触配合。

3.按照权利要求2所述的一种施工用木工机械底座增高装置，其特征是：自锁组件（5）包括有：棘轮（51），第一转轴（42）上安装有棘轮（51）；棘爪（52），升降箱（41）内壁上部转动式设有棘爪（52），棘爪（52）与棘轮（51）接触配合；限位杆（53），升降箱（41）内壁上部对称设有限位杆（53）；薄铁片（54），两根限位杆（53）之间设有薄铁片（54），薄铁片（54）端部与棘爪（52）接触配合；压板（55），升降箱（41）上部滑动式设有压板（55），压板（55）的端部与棘爪（52）连接。

4.按照权利要求3所述的一种施工用木工机械底座增高装置，其特征是：还包括有自动升降组件（6），自动升降组件（6）包括有：减速电机（61），升降箱（41）内壁底部通过螺栓固接有减速电机（61）；第三转轴（62），升降箱（41）下部贯穿转动式设有第三转轴（62），第三转轴（62）的端部与减速电机（61）的输出轴连接；传动装置（63），第三转轴（62）与第一转轴（42）之间连接有传动装置（63）。

5.按照权利要求4所述的一种施工用木工机械底座增高装置，其特征是：还包括有夹紧组件（7），夹紧组件（7）包括有：滑块（72），升降台（3）顶部两侧对称开有滑槽（71），滑槽（71）内均滑动式设有滑块（72）；第一连杆（73），同一侧的滑块（72）之间连接有第一连杆（73）；螺杆（74），四个滑块（72）上均转动式设有螺杆（74）；夹紧板（75），位于同一侧的螺杆（74）之间连接有夹紧板（75），两侧的夹紧板（75）接触配合；螺母（76），两侧的夹紧板（75）顶部均对称设有螺母（76），螺母（76）与螺杆（74）配合。

6.按照权利要求5所述的一种施工用木工机械底座增高装置，其特征是：还包括有便捷移动组件（8），便捷移动组件（8）包括有：立柱（81），底座（1）底部两侧均滑动式设有立柱（81）；缓冲弹簧（82），四根立柱（81）上均套装有缓冲弹簧（82），缓冲弹簧（82）的两端分别连接在立柱（81）和底座（1）上；万向轮（83），四根立柱（81）底端均转动式设有万向轮（83），万向轮（83）会与地面接触配合；支撑柱（84），底座（1）顶部两侧均焊接有支撑柱（84）；压块（85），四根支撑柱（84）下部均滑动式设有压块（85）；第一压缩弹簧（86），四根压块（85）上均套装有第一压缩弹簧（86），第一压缩弹簧（86）的两端分别连接在压块（85）和支撑柱（84）上；第二垫块（87），四个压块（85）底部均焊接有第二垫块（87），第二垫块（87）底部与底座（1）顶部接触配合；压杆（88），位于同一侧的立柱（81）上部之间连接有压杆（88），压块（85）与压杆（88）接触配合，两根压杆（88）的顶端与对应的升降台（3）底部固定连接；扶手（89），底座（1）顶部之间连接有扶手（89）。

7.按照权利要求6所述的一种施工用木工机械底座增高装置，其特征是：还包括有自动收起组件（9），自动收起组件（9）包括有：楔形块（91），四根支撑柱（84）上部均滑动式设有楔形块（91）；第二压缩弹簧（92），四个楔形块（91）上均套装有第二压缩弹簧（92），第二压缩弹簧（92）的两端分别连接在支撑柱（84）和楔形块（91）上；第二连杆（93），四个楔形块（91）底部与压块（85）顶部中间连接有第二连杆（93）；拉杆（94），两侧的第二连杆（93）之间连接有拉杆（94）。

8.按照权利要求5所述的一种施工用木工机械底座增高装置，其特征是：夹紧板（75）的形状为弧形。
