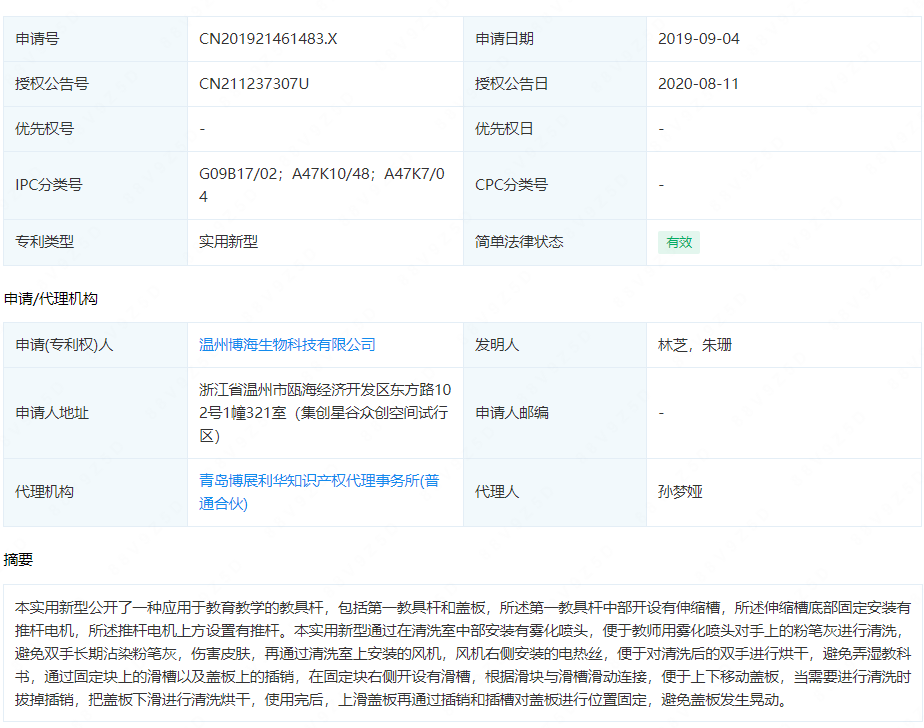

摘要： : 本实用新型公开了一种应用于教育教学的教具杆，包括第一教具杆和盖板，所述第一教具杆中部开设有伸缩槽，所述伸缩槽底部固定安装有推杆电机，所述推杆电机上方设置有推杆。本实用新型通过在清洗室中部安装有雾化喷头，便于教师用雾化喷头对手上的粉笔灰进行清洗，避免双手长期沾染粉笔灰，伤害皮肤，再通过清洗室上安装的风机，风机右侧安装的电热丝，便于对清洗后的双手进行烘干，避免弄湿教科书，通过固定块上的滑槽以及盖板上的插销，在固定块右侧开设有滑槽，根据滑块与滑槽滑动连接，便于上下移动盖板，当需要进行清洗时拔掉插销，把盖板下滑进行清洗烘干，使用完后，上滑盖板再通过插销和插槽对盖板进行位置固定，避免盖板发生晃动。

详情： :

1.一种应用于教育教学的教具杆，包括第一教具杆(1)和盖板(13)，其特征在于：所述第一教具杆(1)中部开设有伸缩槽(5)，所述伸缩槽(5)底部固定安装有推杆电机(3)，所述推杆电机(3)上方设置有推杆(4)，所述推杆(4)上方固定安装有第二教具杆(6)，所述第二教具杆(6)上端开设有安装槽(8)，所述第一教具杆(1)下方设置有清洗室(22)，所述清洗室(22)上方右侧设置有风机(11)，所述风机(11)右侧设置有电热丝(12)，所述清洗室(22)上端左侧表面固定安装有控制面板(2)，所述清洗室(22)中部水平设置有进水管(20)，所述进水管(20)右侧固定安装有雾化喷头(14)，所述清洗室(22)右侧底部安装有固定块(17)，所述固定块(17)右侧开设有滑槽(16)，所述盖板(13)左侧设置有滑块(21)，所述滑块(21)与滑槽(16)滑动连接，所述滑槽(16)下端左侧开设有插槽(18)，所述盖板(13)下端贯穿连接有插销(15)，所述插销(15)与插槽(18)相互契合，所述清洗室(22)底部设置有蓄电池(23)，所述清洗室(22)底部固定安装有挂环(19)。

2.根据权利要求1所述的一种应用于教育教学的教具杆，其特征在于：所述推杆电机(3)的电机轴输出端与推杆(4)传动连接。

3.根据权利要求1所述的一种应用于教育教学的教具杆，其特征在于：所述安装槽(8)底部安装有激光灯(7)，所述激光灯(7)上方水平安装有玻璃片(9)。

4.根据权利要求1所述的一种应用于教育教学的教具杆，其特征在于：所述第一教具杆(1)左侧与右侧均设置有橡胶套(10)。

5.根据权利要求1所述的一种应用于教育教学的教具杆，其特征在于：所述控制面板(2)经蓄电池(23)分别与风机(11)、电热丝(12)、推杆电机(3)和激光灯(7)电性连接。
