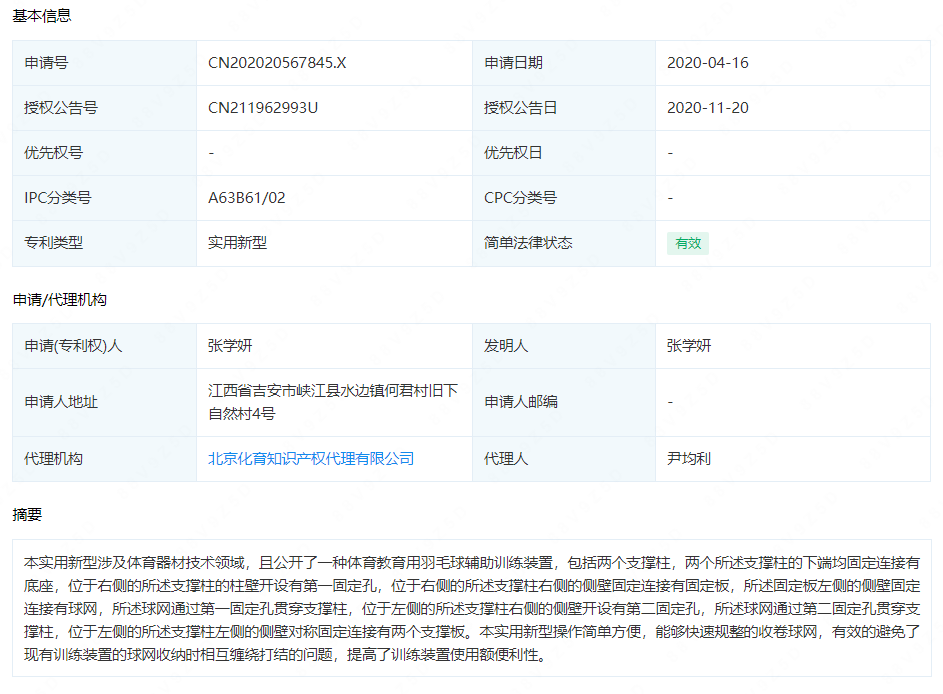

摘要： : 本实用新型涉及体育器材技术领域，且公开了一种体育教育用羽毛球辅助训练装置，包括两个支撑柱，两个所述支撑柱的下端均固定连接有底座，位于右侧的所述支撑柱的柱壁开设有第一固定孔，位于右侧的所述支撑柱右侧的侧壁固定连接有固定板，所述固定板左侧的侧壁固定连接有球网，所述球网通过第一固定孔贯穿支撑柱，位于左侧的所述支撑柱右侧的侧壁开设有第二固定孔，所述球网通过第二固定孔贯穿支撑柱，位于左侧的所述支撑柱左侧的侧壁对称固定连接有两个支撑板。本实用新型操作简单方便，能够快速规整的收卷球网，有效的避免了现有训练装置的球网收纳时相互缠绕打结的问题，提高了训练装置使用额便利性。

详情： :

1.一种体育教育用羽毛球辅助训练装置，包括两个支撑柱(1)，其特征在于，两个所述支撑柱(1)的下端均固定连接有底座(2)，位于右侧的所述支撑柱(1)的柱壁开设有第一固定孔(3)，位于右侧的所述支撑柱(1)右侧的侧壁固定连接有固定板(4)，所述固定板(4)左侧的侧壁固定连接有球网(5)，所述球网(5)通过第一固定孔(3)贯穿支撑柱(1)，位于左侧的所述支撑柱(1)右侧的侧壁开设有第二固定孔(6)，所述球网(5)通过第二固定孔(6)贯穿支撑柱(1)，位于左侧的所述支撑柱(1)左侧的侧壁对称固定连接有两个支撑板(7)，两个所述支撑板(7)相对一侧的侧壁均开设有转动孔(8)，两个所述转动孔(8)的孔壁均通过滚珠轴承转动连接有连接轴(9)，所述连接轴(9)的两端均伸出转动孔(8)，两个所述连接轴(9)之间固定连接有同一个收卷辊(10)，所述球网(5)的左端与收卷辊(10)固定连接，位于下侧的所述连接轴(9)的下端固定连接有转盘(11)。

2.根据权利要求1所述的一种体育教育用羽毛球辅助训练装置，其特征在于，所述转盘(11)下侧的侧壁开设有滑动孔(12)，所述滑动孔(12)内插设有滑动杆(13)，所述滑动杆(13)的两端均伸出滑动孔(12)，所述滑动杆(13)的上端固定连接有移动磁石(14)，位于下侧的所述支撑板(7)下侧的侧壁固定连接有移动磁石(14)相对应的磁石圈板(15)。

3.根据权利要求1所述的一种体育教育用羽毛球辅助训练装置，其特征在于，两个所述支撑柱(1)靠近下端的杆壁均固定连接有两个L型防倾杆(16)。

4.根据权利要求2所述的一种体育教育用羽毛球辅助训练装置，其特征在于，所述滑动杆(13)的杆壁固定套设有海绵套(17)。

5.根据权利要求2所述的一种体育教育用羽毛球辅助训练装置，其特征在于，所述移动磁石(14)与磁石圈板(15)相对一侧的极性相反。

6.根据权利要求1所述的一种体育教育用羽毛球辅助训练装置，其特征在于，所述底座(2)的形状为梯形。
