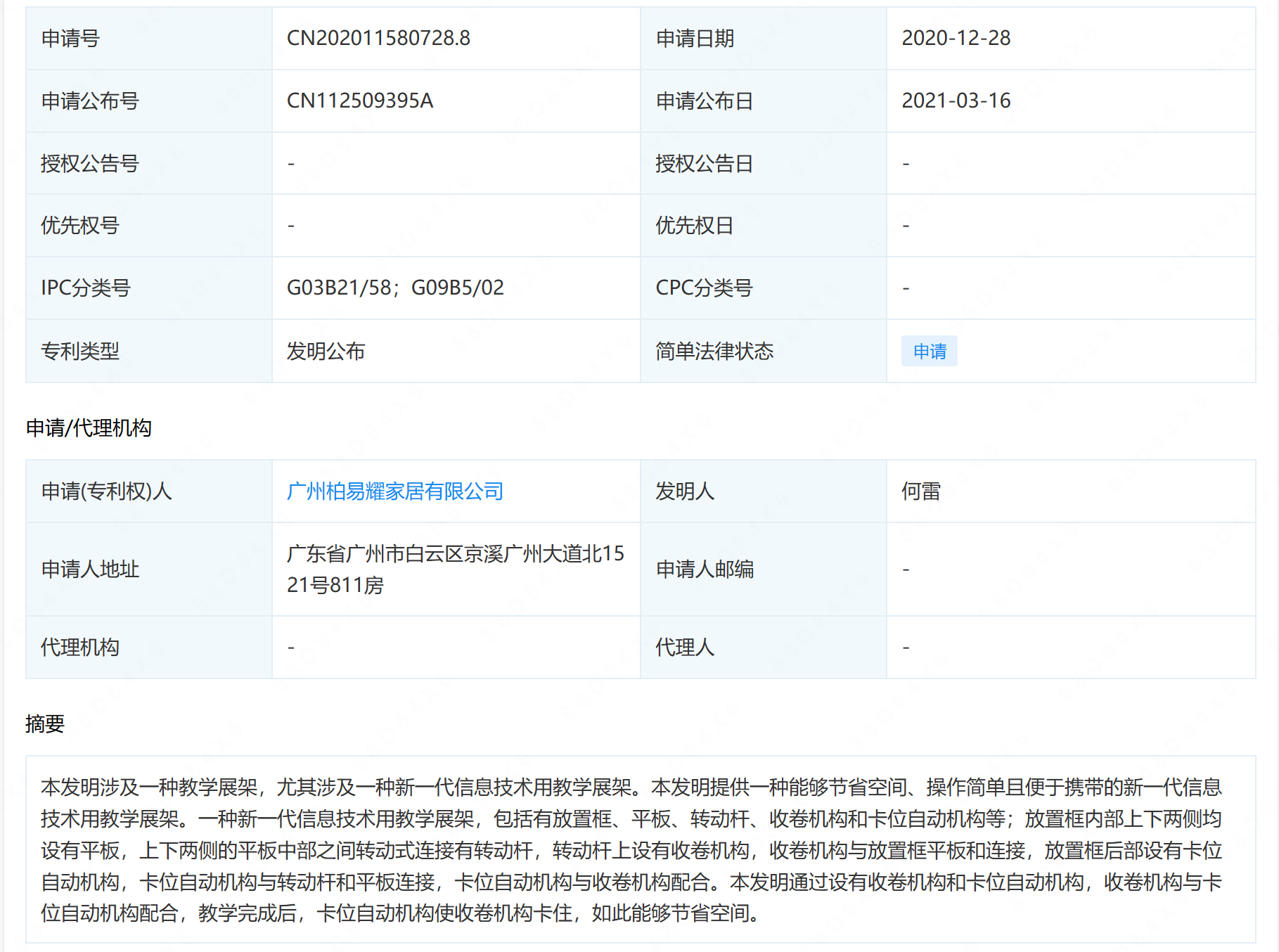

摘要： : 本发明涉及一种教学展架，尤其涉及一种新一代信息技术用教学展架。本发明提供一种能够节省空间、操作简单且便于携带的新一代信息技术用教学展架。一种新一代信息技术用教学展架，包括有放置框、平板、转动杆、收卷机构和卡位自动机构等；放置框内部上下两侧均设有平板，上下两侧的平板中部之间转动式连接有转动杆，转动杆上设有收卷机构，收卷机构与放置框平板和连接，放置框后部设有卡位自动机构，卡位自动机构与转动杆和平板连接，卡位自动机构与收卷机构配合。本发明通过设有收卷机构和卡位自动机构，收卷机构与卡位自动机构配合，教学完成后，卡位自动机构使收卷机构卡住，如此能够节省空间。

详情： :

1.一种新一代信息技术用教学展架，包括有放置框（1）和平板（2），放置框（1）内部上下两侧均设有平板（2），其特征在于，还包括有转动杆（3）、收卷机构（4）和卡位自动机构（5），上下两侧的平板（2）中部之间转动式连接有转动杆（3），转动杆（3）上设有收卷机构（4），收卷机构（4）与放置框（1）平板（2）和连接，放置框（1）后部设有卡位自动机构（5），卡位自动机构（5）与转动杆（3）和平板（2）连接，卡位自动机构（5）与收卷机构（4）配合。

2.如权利要求1所述的一种新一代信息技术用教学展架，其特征在于，收卷机构（4）包括有绕线轮（41）、放映布（42）和把手（43），转动杆（3）上设有绕线轮（41），绕线轮（41）位于放置框（1）内部，绕线轮（41）上绕有放映布（42），放映布（42）与放置框（1）滑动式连接，转动杆（3）顶部与底部均设有把手（43）。

3.如权利要求2所述的一种新一代信息技术用教学展架，其特征在于，卡位自动机构（5）包括有第一固定滑套（51）、滑动卡位杆（52）、第一弹簧（53）和第二弹簧（54），放置框（1）后侧设有第一固定滑套（51），第一固定滑套（51）上下两侧内部均滑动式设有滑动卡位杆（52），滑动卡位杆（52）与放映布（42）配合，上下两侧的滑动卡位杆（52）上均绕有第一弹簧（53），第一弹簧（53）内侧与滑动卡位杆（52）连接，第一弹簧（53）外侧与第一固定滑套（51）连接，转动杆（3）上下两侧均绕有第二弹簧（54），第二弹簧（54）内侧与平板（2）连接，第二弹簧（54）外侧与转动杆（3）连接。

4.如权利要求3所述的一种新一代信息技术用教学展架，其特征在于，还包括有按压复位机构（6），按压复位机构（6）包括有第二固定滑套（61）、推动杆（62）、第三弹簧（63）和第一连接杆（64），放置框（1）左侧后部设有两根第二固定滑套（61），两根第二固定滑套（61）对称，上下两侧的第二固定滑套（61）后部内侧均滑动式设有推动杆（62），推动杆（62）与滑动卡位杆（52）配合，上下两侧的推动杆（62）上均绕有第三弹簧（63），第三弹簧（63）左侧与第二固定滑套（61）连接，第三弹簧（63）右侧与推动杆（62）连接，上下两侧的推动杆（62）左侧之间连接有第一连接杆（64）。

5.如权利要求4所述的一种新一代信息技术用教学展架，其特征在于，还包括有提手机构（7），提手机构（7）包括有第一连接板（71）、拉手（72）和第一扭力弹簧（73），放置框（1）前侧左部设有第一连接板（71），第一连接板（71）上转动式设有拉手（72），第一连接板（71）上绕有第一扭力弹簧（73），第一扭力弹簧（73）顶部与拉手（72）连接，第一扭力弹簧（73）底部与第一连接板（71）连接。

6.如权利要求5所述的一种新一代信息技术用教学展架，其特征在于，还包括有旋转收缩脚架（8），旋转收缩脚架（8）包括有第二连接杆（81）、伸缩支撑杆（82）和卡销（83），放置框（1）左右两侧前部下侧均转动式设有第二连接杆（81），第二连接杆（81）后部外侧设有伸缩支撑杆（82），左右两侧的伸缩支撑杆（82）内侧均滑动式设有卡销（83）。

7.如权利要求6所述的一种新一代信息技术用教学展架，其特征在于，还包括有固定机构（9），固定机构（9）包括有第二连接板（91）、旋转杆（92）、挡板（93）和第二扭力弹簧（94），放置框（1）左右两侧下部均设有四块第二连接板（91），左右两侧的四块第二连接板（91）之间均转动式连接有旋转杆（92），旋转杆（92）上绕有两根第二扭力弹簧（94），第二扭力弹簧（94）内侧与第二连接板（91）连接，第二扭力弹簧（94）外侧与旋转杆（92）连接，放置框（1）左右两侧下部均设有挡板（93），挡板（93）与旋转杆（92）配合。

8.如权利要求7所述的一种新一代信息技术用教学展架，其特征在于，挡板（93）的材料为合金。
