一种教学用快速清洁式黑板

一种教学用快速清洁式黑板

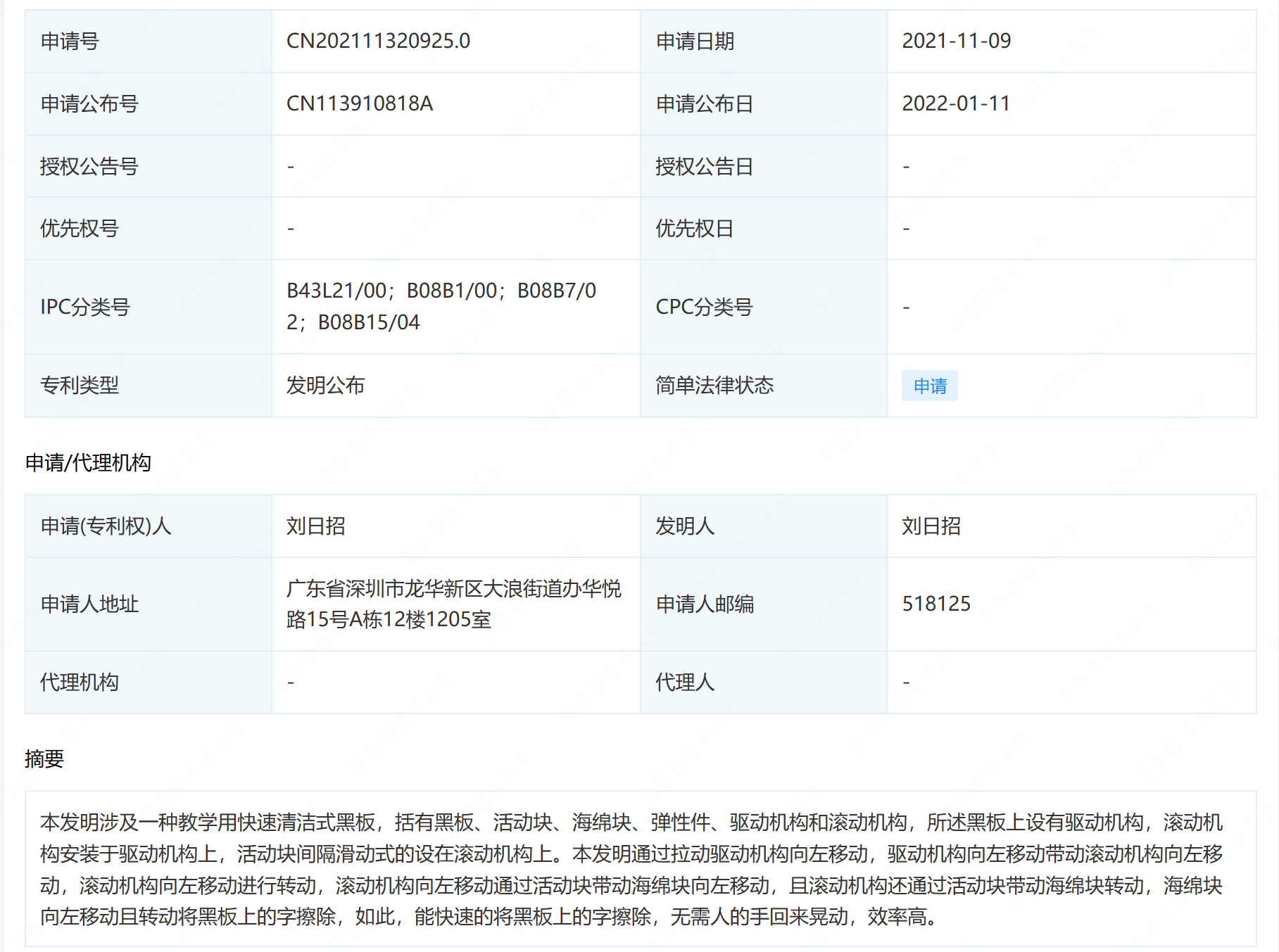

| Added at 2023-01-29 10:01:00, ID: 1619532121959890946

售价 : 询价

摘要: : 本发明涉及一种教学用快速清洁式黑板,括有黑板、活动块、海绵块、弹性件、驱动机构和滚动机构,所述黑板上设有驱动机构,滚动机构安装于驱动机构上,活动块间隔滑动式的设在滚动机构上。本发明通过拉动驱动机构向左移动,驱动机构向左移动带动滚动机构向左移动,滚动机构向左移动进行转动,滚动机构向左移动通过活动块带动海绵块向左移动,且滚动机构还通过活动块带动海绵块转动,海绵块向左移动且转动将黑板上的字擦除,如此,能快速的将黑板上的字擦除,无需人的手回来晃动,效率高。

详情: :

1.一种教学用快速清洁式黑板,其特征在于,包括有黑板(1)、活动块(2)、海绵块(3)、弹性件(4)、驱动机构(5)和滚动机构(6),所述黑板(1)上设有驱动机构(5),滚动机构(6)安装于驱动机构(5)上,活动块(2)间隔滑动式的设在滚动机构(6)上,弹性件(4)对称式的连接于活动块(2)一端与滚动机构(6)内部之间,海绵块(3)固接于活动块(2)外端,海绵块(3)与黑板(1)接触配合。


2.根据权利要求1所述的一种教学用快速清洁式黑板,其特征在于,驱动机构(5)包括有u型壳(51)和导向轮(53),所述滑槽(52)开于黑板(1)两侧,u型壳(51)滑动式的设在两个滑槽(52)之间,导向轮(53)对称式的转动式连接于u型壳(51)两端,导向轮(53)与滑槽(52)接触配合,u型壳(51)内部与滚动机构(6)连接配合。


3.根据权利要求2所述的一种教学用快速清洁式黑板,其特征在于,滚动机构(6)包括有转杆(61)、第一齿轮(62)和齿条(63),所述转杆(61)转动式的连接于u型壳(51)内两侧之间,转杆(61)周向与活动块(2)滑动配合,转杆(61)内部与弹性件(4)尾端固定连接,第一齿轮(62)固定套装于转杆(61)一侧周向,齿条(63)固接于黑板(1)一侧,齿条(63)与第一齿轮(62)啮合。


4.根据权利要求3所述的一种教学用快速清洁式黑板,其特征在于,还包括有清洁机构(7),清洁机构(7)包括有n型板(71)、波浪板(72)、滚轴(73)、挡板(74)和毛刷块(75),所述波浪板(72)固接于黑板(1)一侧,挡板(74)嵌入式的固接于u型壳(51)一侧,毛刷块(75)滑动式的套装于挡板(74)上,毛刷块(75)与海绵块(3)接触配合,n型板(71)固接于毛刷块(75)一端,n型板(71)一端靠近波浪板(72),滚轴(73)转动式的连接于靠近波浪板(72)的n型板(71)端部,滚轴(73)位于波浪板(72)内。


5.根据权利要求4所述的一种教学用快速清洁式黑板,其特征在于,还包括有拍打机构(8),拍打机构(8)包括有一字孔板(81)、第二齿轮(82)、扭力弹簧(83)、转轴(84)和齿块(85),所述转轴(84)对称式的转动式连接于靠近海绵块(3)的毛刷块(75)一侧,第二齿轮(82)固定套装于远离海绵块(3)的转轴(84)端部,扭力弹簧(83)连接于第二齿轮(82)与毛刷块(75)内部之间,扭力弹簧(83)绕在转轴(84)上,齿块(85)间隔固接于挡板(74)内两侧,两侧齿块(85)交错设置,齿块(85)与第二齿轮(82)啮合,一字孔板(81)固接于远离第二齿轮(82)的转轴(84)端部,一字孔板(81)与毛刷块(75)配合。


6.根据权利要求5所述的一种教学用快速清洁式黑板,其特征在于,还包括有收集盒(9)、L型板(10)和磁铁(11),所述L型板(10)固接于u型壳(51)外一侧,磁铁(11)固接于L型板(10)内一侧,收集盒(9)滑动式的设在u型壳(51)一端,收集盒(9)与磁铁(11)接触配合。


7.根据权利要求6所述的一种教学用快速清洁式黑板,其特征在于,还包括有导向块(12)和铁球(13),所述导向块(12)滑动式的设在一字孔板(81)两侧,每侧导向块(12)的数量两块,铁球(13)固接于对应的每两块导向块(12)之间,铁球(13)与一字孔板(81)配合。


8.根据权利要求7所述的一种教学用快速清洁式黑板,其特征在于,所述u型壳(51)外一侧固接有把手,方便人们拉动。
