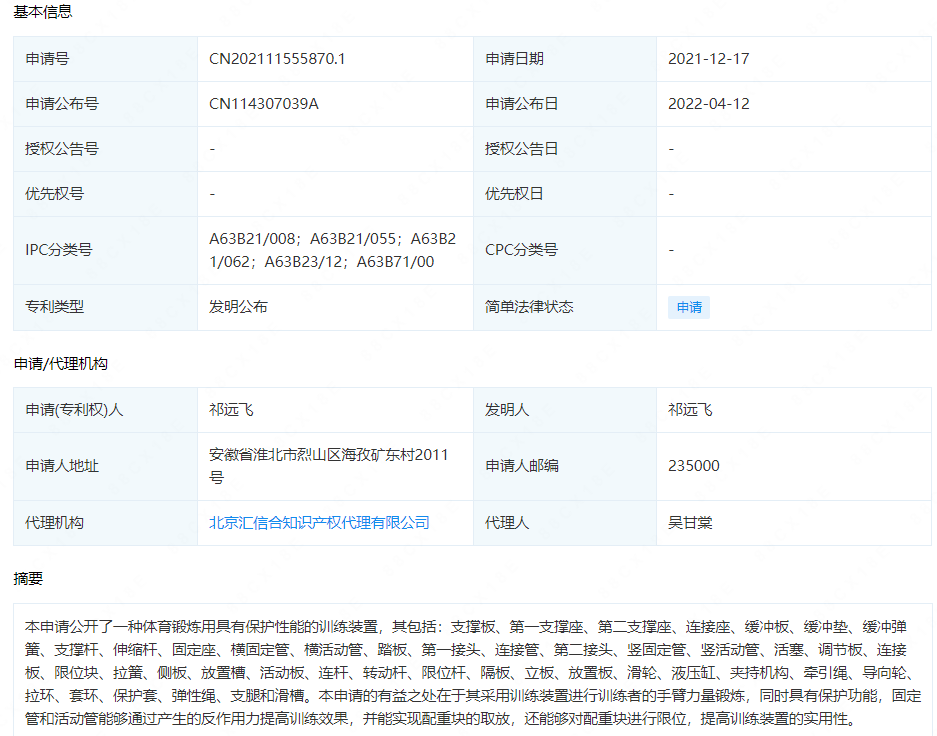

摘要： : 本申请公开了一种体育锻炼用具有保护性能的训练装置，其包括：支撑板、第一支撑座、第二支撑座、连接座、缓冲板、缓冲垫、缓冲弹簧、支撑杆、伸缩杆、固定座、横固定管、横活动管、踏板、第一接头、连接管、第二接头、竖固定管、竖活动管、活塞、调节板、连接板、限位块、拉簧、侧板、放置槽、活动板、连杆、转动杆、限位杆、隔板、立板、放置板、滑轮、液压缸、夹持机构、牵引绳、导向轮、拉环、套环、保护套、弹性绳、支腿和滑槽。本申请的有益之处在于其采用训练装置进行训练者的手臂力量锻炼，同时具有保护功能，固定管和活动管能够通过产生的反作用力提高训练效果，并能实现配重块的取放，还能够对配重块进行限位，提高训练装置的实用性。

详情： :

1.一种体育锻炼用具有保护性能的训练装置，其特征在于：所述体育锻炼用具有保护性能的训练装置包括：支撑板(1)、第一支撑座(2)、第二支撑座(3)、缓冲板(5)、固定座(10)和调节板(20)；其中，所述支撑板(1)顶部分别与第一支撑座(2)以及第二支撑座(3)固定连接，所述第一支撑座(2)顶端通过连接座(4)与第二支撑座(3)固定连接，所述支撑板(1)一侧与缓冲板(5)转动连接，所述缓冲板(5)底端通过缓冲弹簧(7)与支撑杆(8)固定连接，所述支撑杆(8)与支撑板(1)底端固定连接，所述固定座(10)与支撑板(1)底部固定连接，所述固定座(10)内部嵌合安装有横固定管(11)，所述横固定管(11)内部与横活动管(12)活动套接，所述横活动管(12)端部与踏板(13)固定连接，所述第一支撑座(2)和第二支撑座(3)内部都与竖固定管(17)嵌合安装，所述竖固定管(17)内部与竖活动管(18)活动套接；所述调节板(20)位于第一支撑座(2)与第二支撑座(3)之间，所述调节板(20)侧端与连接板(21)固定连接，所述连接板(21)端部与限位块(22)固定连接，所述限位块(22)分别与第一支撑座(2)以及第二支撑座(3)侧壁的滑槽(43)内部嵌合滑动，所述限位块(22)与所述竖活动管(18)底端固定连接，所述调节板(20)底部通过侧板(24)与放置槽(25)固定连接，所述侧板(24)内部与活动板(26)滑动连接，所述活动板(26)通过连杆(27)与转动杆(28)转动连接，所述转动杆(28)端部与限位杆(29)转动连接，所述活动板(26)中部与牵引绳(36)固定连接，所述牵引绳(36)与调节板(20)中部贯穿套接。

2.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述第一支撑座(2)和第二支撑座(3)都位于支撑板(1)一侧，所述第一支撑座(2)一侧设有缓冲板(5)，所述缓冲板(5)表面固定连接有缓冲垫(6)，所述缓冲板(5)底部通过设有弯折状结构的支撑杆(8)，所述支撑杆(8)与固定座(10)侧端固定连接，所述支撑杆(8)和缓冲板(5)分别与伸缩杆(9)两端固定连接，所述伸缩杆(9)由两个相互密封套接的管体组成，所述伸缩杆(9)内部填充有压缩空气。

3.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述固定座(10)一端开设有通孔以便于踏板(13)移动，所述固定座(10)两侧均设有横固定管(11)，所述固定座(10)和支撑板(1)底部都与支腿(42)固定连接，所述横固定管(11)端部延伸至通孔内部，所述横固定管(11)内部与横活动管(12)滑动连接，所述第一支撑座(2)和第二支撑座(3)侧壁均开设有滑槽(43)，所述滑槽(43)顶部的第一支撑座(2)和第二支撑座(3)内部都设有竖固定管(17)，所述竖固定管(17)底端延伸至滑槽(43)内部，所述竖固定管(17)内部与竖活动管(18)滑动连接，所述横活动管(12)和竖活动管(18)端部都固定连接有活塞(19)，所述横固定管(11)和竖固定管(17)内部都填充有压缩空气。

4.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述固定座(10)侧壁与第一接头(14)固定连接，所述第一接头(14)两端分别与横固定管(11)以及连接管(15)固定连接，所述连接管(15)延伸至位于连接座(4)两侧，所述连接管(15)端部通过第二接头(16)与竖固定管(17)顶端固定连接，所述第二接头(16)分别与第一支撑座(2)以及第二支撑座(3)侧壁贯穿固定，所述横固定管(11)的长度小于竖固定管(17)的长度，所述横活动管(12)的长度小于竖活动管(18)的长度。

5.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述调节板(20)与第一支撑座(2)和第二支撑座(3)侧壁滑动连接，所述调节板(20)两侧均设有大于其长度的连接板(21)，所述连接板(21)分别与第一支撑座(2)和第二支撑座(3)外壁滑动连接，所述连接板(21)的长度大于同侧滑槽(43)之间的距离，每个所述连接板(21)两端都设有限位块(22)，所述限位块(22)通过拉簧(23)与支撑板(1)固定连接，所述拉簧(23)和竖活动管(18)都位于滑槽(43)内部。

6.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述调节板(20)底部对称分布有两个侧板(24)，两个所述侧板(24)分别设有放置槽(25)顶端两侧，所述放置槽(25)为U形结构，所述放置槽(25)内部固定连接有若干个均匀分布的隔板(30)，所述隔板(30)宽度小于放置槽(25)的宽度。

7.根据权利要求6所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述放置槽(25)侧壁与若干个转动杆(28)转动连接，若干个所述转动杆(28)中部均与放置槽(25)开设的开口内部连接，所述转动杆(28)均匀分布至隔板(30)两侧，每两个所述转动杆(28)分别与限位杆(29)两端连接以用于对隔板(30)上放置的配重块进行限位，所述侧板(24)之间的距离小于活动板(26)的长度，所述活动板(26)两端均延伸至侧板(24)外侧。

8.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述支撑板(1)顶部一侧与立板(31)固定连接，所述立板(31)位于第二支撑座(3)一侧，所述第二支撑座(3)为U形结构，所述立板(31)侧壁与若干个放置板(32)固定连接，若干个放置板(32)均与隔板(30)对应分布，每个所述放置板(32)表面都转动连接有若干个滑轮(33)，所述立板(31)侧壁与液压缸(34)固定连接，所述液压缸(34)端部固定安装有夹持机构(35)以便于对隔板(30)上的配重块进行夹持。

9.根据权利要求1所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述第一支撑座(2)顶部与导向轮(37)转动连接，所述导向轮(37)表面设有牵引绳(36)，所述牵引绳(36)与连接座(4)中部贯穿套接，所述牵引绳(36)一端与拉环(38)固定连接。

10.根据权利要求9所述的一种体育锻炼用具有保护性能的训练装置，其特征在于：所述牵引绳(36)位于第一支撑座(2)的一端与套环(39)固定连接，所述套环(39)分别与保护套(40)的两端固定连接，所述套环(39)通过弹性绳(41)与第一支撑座(2)侧壁固定连接。
