售价 : 询价

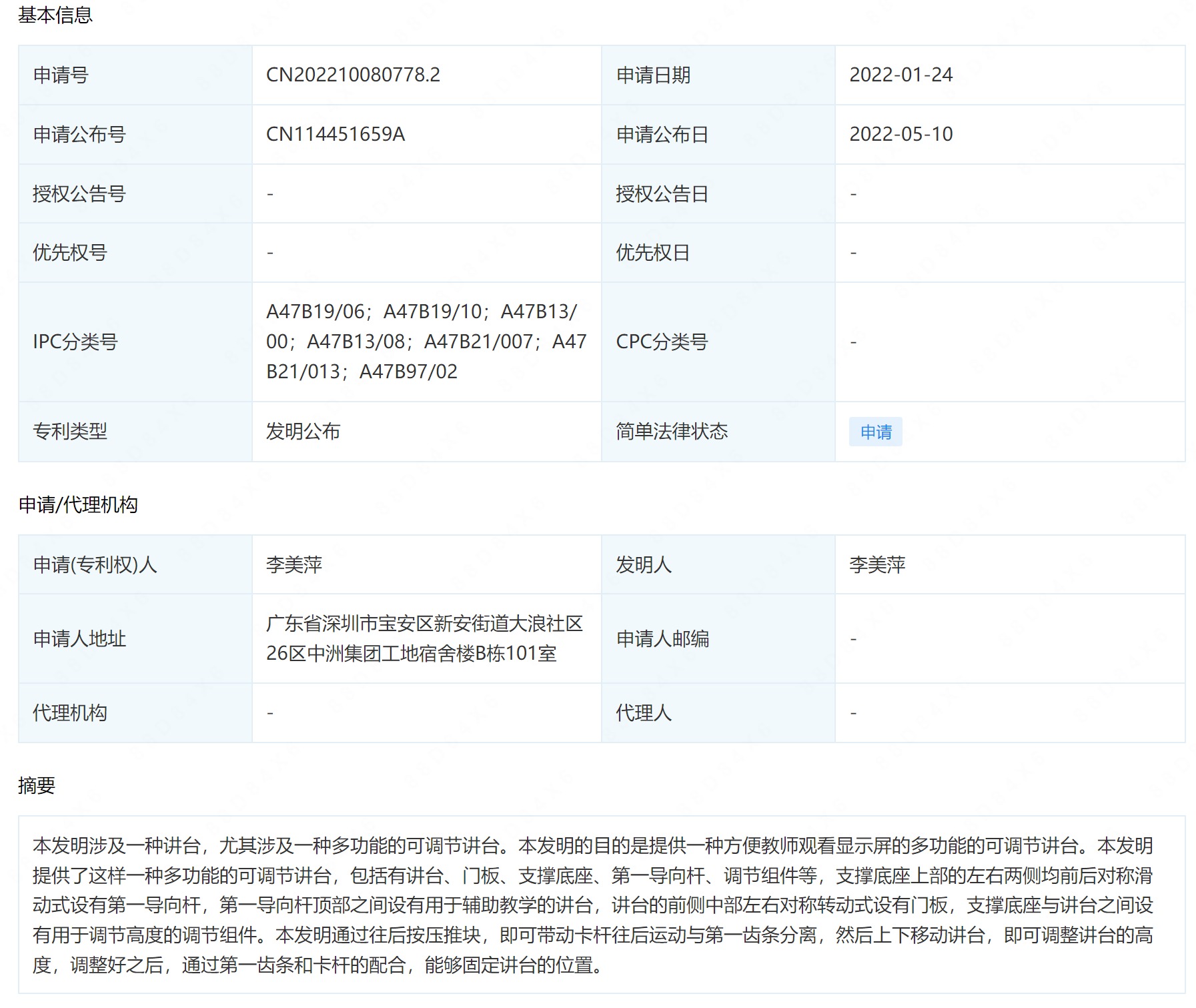

摘要： : 本发明涉及一种讲台，尤其涉及一种多功能的可调节讲台。本发明的目的是提供一种方便教师观看显示屏的多功能的可调节讲台。本发明提供了这样一种多功能的可调节讲台，包括有讲台、门板、支撑底座、第一导向杆、调节组件等，支撑底座上部的左右两侧均前后对称滑动式设有第一导向杆，第一导向杆顶部之间设有用于辅助教学的讲台，讲台的前侧中部左右对称转动式设有门板，支撑底座与讲台之间设有用于调节高度的调节组件。本发明通过往后按压推块，即可带动卡杆往后运动与第一齿条分离，然后上下移动讲台，即可调整讲台的高度，调整好之后，通过第一齿条和卡杆的配合，能够固定讲台的位置。

详情： :

1.一种多功能的可调节讲台，包括有讲台（1）、门板（2）、支撑底座（3）和第一导向杆（4），支撑底座（3）上部的左右两侧均前后对称滑动式设有第一导向杆（4），第一导向杆（4）顶部之间设有用于辅助教学的讲台（1），讲台（1）的前侧中部左右对称转动式设有门板（2），其特征是，还包括有调节组件（5）、储存组件（6）和抬升组件（7），支撑底座（3）与讲台（1）之间设有用于调节高度的调节组件（5），讲台（1）的上部前侧设有用于放置键盘的储存组件（6），讲台（1）的上部设有抬升组件（7）。

2.按照权利要求1所述的一种多功能的可调节讲台，其特征是，调节组件（5）包括有第一齿条（501）、推块（502）、第二导向杆（503）、卡杆（504）和第一弹簧（505），支撑底座（3）内底部的左右两侧中间均设有第一齿条（501），讲台（1）的前侧下部滑动式设有推块（502），讲台（1）内壁的前侧下部左右对称设有第二导向杆（503），第二导向杆（503）后部之间滑动式设有卡杆（504），卡杆（504）前侧与推块（502）后侧连接，第一齿条（501）均卡住卡杆（504），第二导向杆（503）后部均绕有第一弹簧（505），第一弹簧（505）的两端分别与第二导向杆（503）和卡杆（504）连接。

3.按照权利要求2所述的一种多功能的可调节讲台，其特征是，储存组件（6）包括有支撑槽块（601）、支撑板（602）、第一滚轮（603）和拉把（604），讲台（1）内部的前侧上部左右对称设有支撑槽块（601），支撑槽块（601）的内侧后部之间滑动式设有支撑板（602），支撑板（602）的左右两侧后部均转动式设有两个第一滚轮（603），第一滚轮（603）均在相邻的支撑槽块（601）内部滚动，支撑板（602）的前侧中部设有拉把（604）。

4.按照权利要求3所述的一种多功能的可调节讲台，其特征是，抬升组件（7）包括有推杆（701）、第一支撑块（702）、放置框（703）、显示屏（704）和楔形块（705），支撑板（602）的后侧左右对称设有推杆（701），讲台（1）内部的前侧上部左右对称设有第一支撑块（702），第一支撑块（702）位于支撑槽块（601）外侧，第一支撑块（702）上部转动式设有放置框（703），放置框（703）内部设有显示屏（704），放置框（703）底部的左右两侧均设有楔形块（705），推杆（701）均与相邻的楔形块（705）接触。

5.按照权利要求4所述的一种多功能的可调节讲台，其特征是，还包括有用于放置书本和试卷的放置组件（8），放置组件（8）包括有第二支撑块（801）、旋转板（802）、第三支撑块（803）、第一拉杆（804）、第二齿条（805）、第二弹簧（806）和直齿轮（807），讲台（1）的上部后侧左右对称设有第二支撑块（801），第二支撑块（801）之间转动式设有旋转板（802），讲台（1）内部的上侧中部左右对称设有第三支撑块（803），第三支撑块（803）上部之间滑动式设有第一拉杆（804），推杆（701）往前运动会与第一拉杆（804）接触，第一拉杆（804）的上部后侧左右对称设有第二齿条（805），第一拉杆（804）中部与两个第三支撑块（803）之间均设有第二弹簧（806），旋转板（802）的左右两侧后部均设有直齿轮（807），第二齿条（805）均与相邻的直齿轮（807）啮合。

6.按照权利要求5所述的一种多功能的可调节讲台，其特征是，还包括有用于书本和试卷支撑的支撑组件（9），支撑组件（9）包括有第四支撑块（901）、第一固定杆（902）、锥齿轮（903）、第五支撑块（904）、旋转轴（905）和旋转支架（906），旋转板（802）的内部后侧左右对称设有第四支撑块（901），讲台（1）内侧的上部后侧左右对称设有第一固定杆（902），第四支撑块（901）均与相邻的第一固定杆（902）转动式连接，旋转板（802）的内部后侧左右对称设有第五支撑块（904），第五支撑块（904）中部均转动式设有旋转轴（905），旋转轴（905）后侧和第一固定杆（902）内侧均设有锥齿轮（903），相邻的两个锥齿轮（903）相互啮合，旋转轴（905）前侧均设有旋转支架（906）。

7.按照权利要求6所述的一种多功能的可调节讲台，其特征是，还包括有用于夹紧书本和试卷的固定组件（10），固定组件（10）包括有第二拉杆（1001）、第二固定杆（1002）、第二滚轮（1003）和第三弹簧（1004），旋转板（802）的底部前侧滑动式设有第二拉杆（1001），第二拉杆（1001）顶部间隔设有四组第二固定杆（1002），每组数量为二，每组第二固定杆（1002）之间均滑动式设有第二滚轮（1003），第二固定杆（1002）上均绕有第三弹簧（1004），第三弹簧（1004）的两端分别与第二拉杆（1001）和第二滚轮（1003）连接。

8.按照权利要求1所述的一种多功能的可调节讲台，其特征是，支撑底座（3）底部设有防滑垫。
