售价 : 1800元

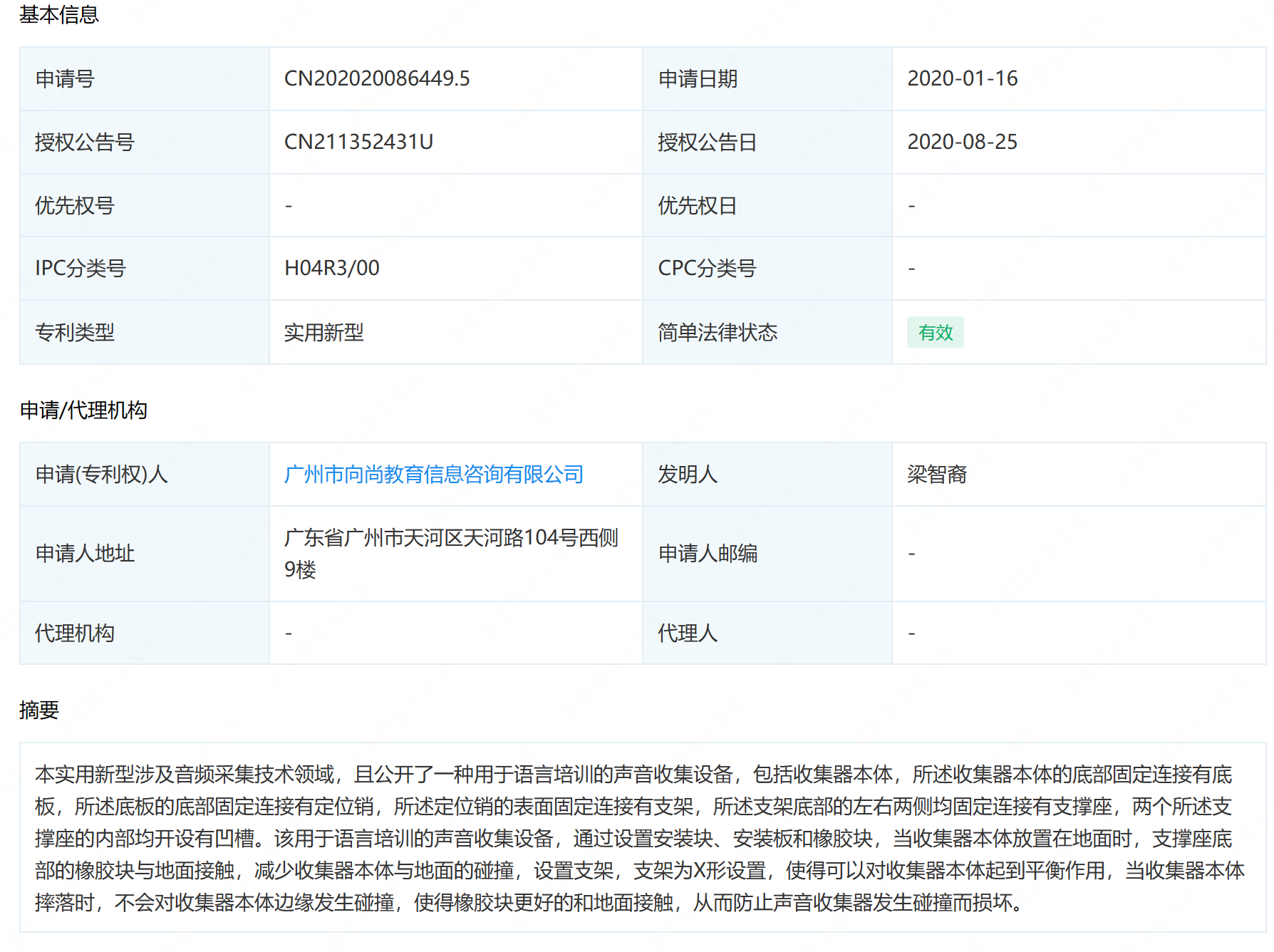

摘要： : 本实用新型涉及音频采集技术领域，且公开了一种用于语言培训的声音收集设备，包括收集器本体，所述收集器本体的底部固定连接有底板，所述底板的底部固定连接有定位销，所述定位销的表面固定连接有支架，所述支架底部的左右两侧均固定连接有支撑座，两个所述支撑座的内部均开设有凹槽。该用于语言培训的声音收集设备，通过设置安装块、安装板和橡胶块，当收集器本体放置在地面时，支撑座底部的橡胶块与地面接触，减少收集器本体与地面的碰撞，设置支架，支架为X形设置，使得可以对收集器本体起到平衡作用，当收集器本体摔落时，不会对收集器本体边缘发生碰撞，使得橡胶块更好的和地面接触，从而防止声音收集器发生碰撞而损坏。

详情： :

1.一种用于语言培训的声音收集设备，包括收集器本体(1)，其特征在于：所述收集器本体(1)的底部固定连接有底板(2)，所述底板(2)的底部固定连接有定位销(3)，所述定位销(3)的表面固定连接有支架(4)，所述支架(4)底部的左右两侧均固定连接有支撑座(5)，两个所述支撑座(5)的内部均开设有凹槽(6)，两个所述支撑座(5)的内部均固定连接有安装块(7)，两个所述安装块(7)的底部均固定连接有安装板(8)，两个所述安装板(8)的底部均固定连接有橡胶块(9)，所述底板(2)的左右两侧均固定连接有连接板(10)，两个所述连接板(10)底部的中心处均固定连接有固定杆(11)，两个所述连接板(10)底部的左右两侧均固定连接有连接柱(12)，两个所述连接柱(12)相背的一侧均开设有插槽(13)，两个所述连接柱(12)的底部均活动连接有圆盘(14)。

2.根据权利要求1所述的一种用于语言培训的声音收集设备，其特征在于：所述收集器本体(1)的左右两侧均固定连接有橡胶板(15)，两个所述橡胶板(15)的左右两侧均固定连接有凹形板(16)。

3.根据权利要求2所述的一种用于语言培训的声音收集设备，其特征在于：所述凹形板(16)的开口向上，所述凹形板(16)的内底壁固定连接有伸缩杆(17)，所述伸缩杆(17)的顶部固定连接有把手。

4.根据权利要求1所述的一种用于语言培训的声音收集设备，其特征在于：两个所述固定杆(11)的底端分别穿进两个圆盘(14)的内部，两个所述固定杆(11)的底端分别与两个圆盘(14)的内部转动连接，两个所述圆盘(14)的底部固定连接有滑轮(18)。

5.根据权利要求1所述的一种用于语言培训的声音收集设备，其特征在于：两个所述圆盘(14)顶部的左右两侧均开设有圆槽(19)，两个所述圆槽(19)的内部均活动插接有紧定螺栓。

6.根据权利要求1所述的一种用于语言培训的声音收集设备，其特征在于：两个所述安装块(7)的内部均固定连接有伸缩弹簧(20)，两个所述伸缩弹簧(20)的底端分别与两个安装板(8)的顶部固定连接。
