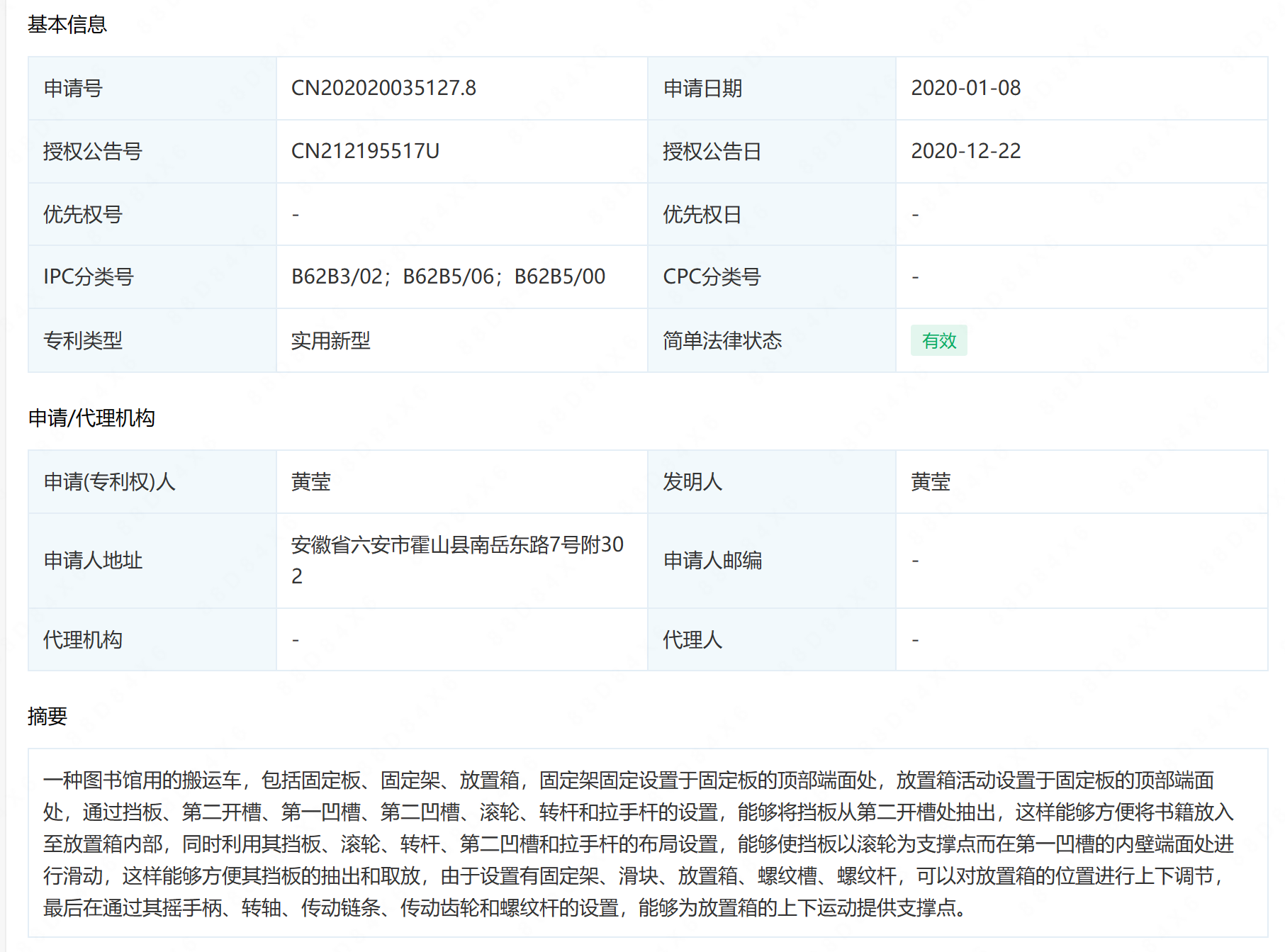

摘要： : 一种图书馆用的搬运车，包括固定板、固定架、放置箱，固定架固定设置于固定板的顶部端面处，放置箱活动设置于固定板的顶部端面处，通过挡板、第二开槽、第一凹槽、第二凹槽、滚轮、转杆和拉手杆的设置，能够将挡板从第二开槽处抽出，这样能够方便将书籍放入至放置箱内部，同时利用其挡板、滚轮、转杆、第二凹槽和拉手杆的布局设置，能够使挡板以滚轮为支撑点而在第一凹槽的内壁端面处进行滑动，这样能够方便其挡板的抽出和取放，由于设置有固定架、滑块、放置箱、螺纹槽、螺纹杆，可以对放置箱的位置进行上下调节，最后在通过其摇手柄、转轴、传动链条、传动齿轮和螺纹杆的设置，能够为放置箱的上下运动提供支撑点。

详情： :

1.一种图书馆用的搬运车，包括固定板(1)、固定架(2)、放置箱(3)，所述固定架(2)固定设置于固定板(1)的顶部端面处，所述放置箱(3)活动设置于固定板(1)的顶部端面处，其特征在于：所述固定板(1)还包括有万向轮(101)、推手杆(102)，所述万向轮(101)配套设置于固定板(1)的顶部端面处，所述推手杆(102)固定设置于固定板(1)的右侧端面处；所述固定架(2)还包括有第一开槽(201)、螺纹杆(202)、传动齿轮(203)、传动链条(204)、转轴(205)、摇手柄(206)，所述第一开槽(201)贯穿设置于固定架(2)的顶部端面处，所述螺纹杆(202)转动设置于固定架(2)的内侧端面处，且螺纹杆(202)贯穿于第一开槽(201)内部，所述传动齿轮(203)固定设置于螺纹杆(202)的外侧端面处，所述传动链条(204)配套设置于传动齿轮(203)的外侧端面处，所述转轴(205)分别固定设置于固定架(2)的内壁端面处和顶部端面处，且转轴(205)的内壁端面固定连接有螺纹杆(202)，所述摇手柄(206)固定设置于螺纹杆(202)的顶部端面处；所述放置箱(3)还包括有滑块(301)、螺纹槽(3011)、第二开槽(302)、第一凹槽(303)、挡板(304)、第二凹槽(3041)、滚轮(3042)、转杆(3043)、拉手杆(3044)，所述滑块(301)固定设置于放置箱(3)的左侧端面处和右侧端面处，所述螺纹槽(3011)贯穿设置于滑块(301)的顶部端面处和底部端面处，所述第二开槽(302)贯穿设置于放置箱(3)的前侧端面处和后侧端面处，所述第一凹槽(303)嵌入式设置于第二开槽(302)的内壁左侧处和内壁右侧处，所述挡板(304)卡合设置于第一凹槽(303)处，所述第二凹槽(3041)嵌入式设置于挡板(304)的左侧端面处和右侧端面处，所述滚轮(3042)转动设置于第二凹槽(3041)的内壁端面处，所述转杆(3043)固定设置于第二凹槽(3041)的内壁端面处，且滚轮(3042)的内壁端面配套连接于转杆(3043)的外侧端面处，所述拉手杆(3044)固定设置于挡板(304)的顶部端面处。

2.根据权利要求1所述的一种图书馆用的搬运车，其特征在于：所述固定架(2)整体为U形结构，其数量为2个，均固定设置于固定板(1)的顶部端面处，并且2个固定架(2)的内侧端面所围成的结构为矩形状设置，同时放置箱(3)也为矩形状设置，其中放置箱(3)的左侧端面处和右侧端面处均与固定架(2)的内壁端面存在着间隙距离设置。

3.根据权利要求1所述的一种图书馆用的搬运车，其特征在于：所述螺纹杆(202)和传动齿轮(203)的数量均为4个，其中螺纹杆(202)和传动齿轮(203)所围成的结构为矩形状，同时传动齿轮(203)的外侧端面又与传动链条(204)相互配套。

4.根据权利要求1所述的一种图书馆用的搬运车，其特征在于：所述第一开槽(201)为圆形状设置，其中第一开槽(201)的内壁直径大于螺纹杆(202)的直径，同时滑块(301)为矩形状设置，其滑块(301)的外侧端面与固定架(2)的内壁存在着间隙距离设置，并且滑块(301)处的螺纹槽(3011)与螺纹杆(202)相互配套，而螺纹杆(202)又螺纹连接于螺纹槽(3011)的内壁端面处。

5.根据权利要求1所述的一种图书馆用的搬运车，其特征在于：所述第二开槽(302)、第一凹槽(303)和挡板(304)均为矩形状设置，其中挡板(304)的长度大于第二开槽(302)的长度，并且挡板(304)的左侧端面处和右侧端面处分别卡合设置于第一凹槽(303)的内壁端面处，同时第一凹槽(303)的内壁宽度与挡板(304)的宽度相互配套，而挡板(304)处的滚轮(3042)又与第一凹槽(303)的内壁端面相接触。

6.根据权利要求1所述的一种图书馆用的搬运车，其特征在于：所述第二凹槽(3041)为矩形状设置，其中第二凹槽(3041)的内壁宽度大于滚轮(3042)的宽度，而滚轮(3042)的外侧面与第二凹槽(3041)的内壁端面存在着间隙距离设置。
