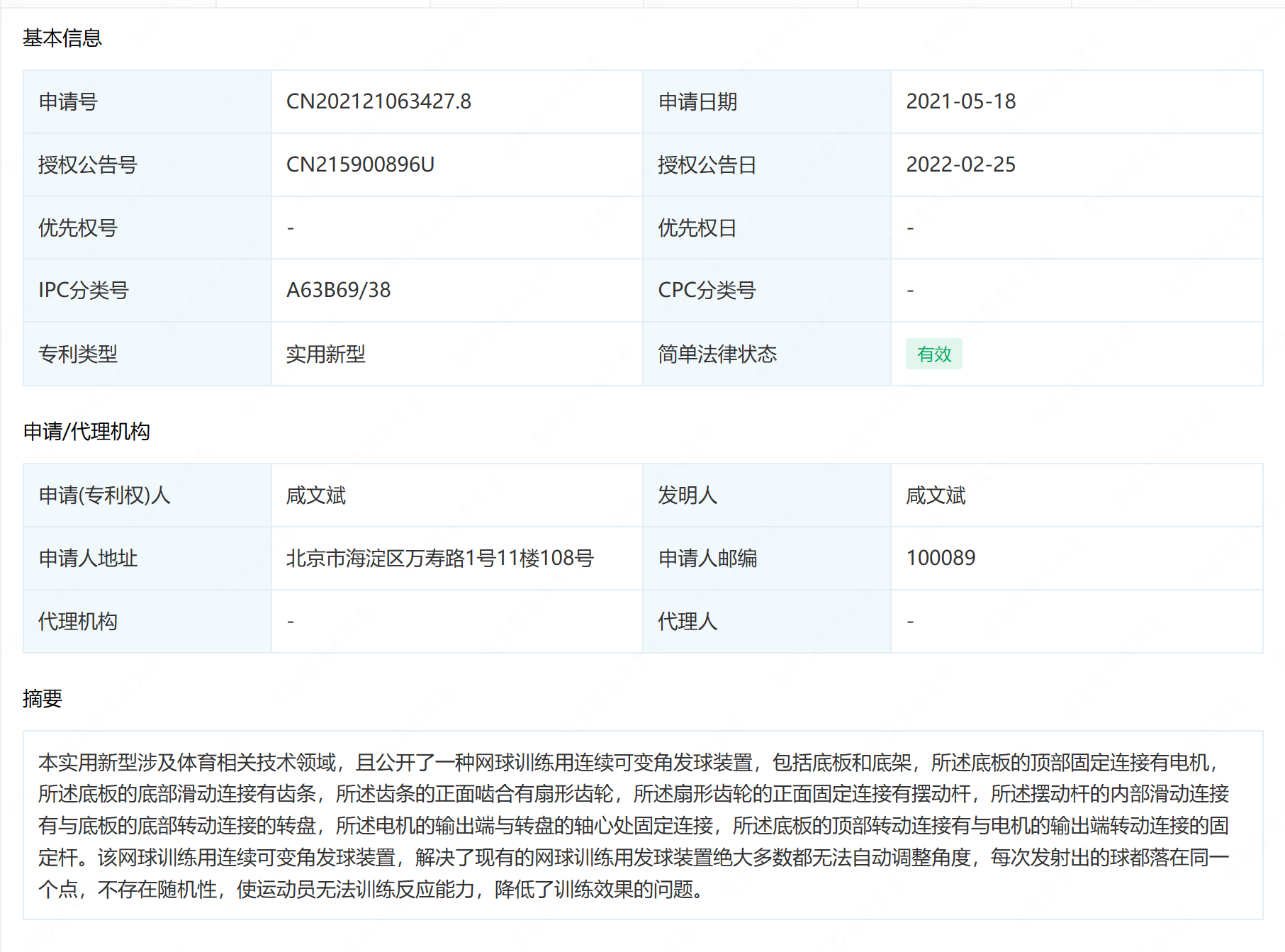

摘要： : 本实用新型涉及体育相关技术领域，且公开了一种网球训练用连续可变角发球装置，包括底板和底架，所述底板的顶部固定连接有电机，所述底板的底部滑动连接有齿条，所述齿条的正面啮合有扇形齿轮，所述扇形齿轮的正面固定连接有摆动杆，所述摆动杆的内部滑动连接有与底板的底部转动连接的转盘，所述电机的输出端与转盘的轴心处固定连接，所述底板的顶部转动连接有与电机的输出端转动连接的固定杆。该网球训练用连续可变角发球装置，解决了现有的网球训练用发球装置绝大多数都无法自动调整角度，每次发射出的球都落在同一个点，不存在随机性，使运动员无法训练反应能力，降低了训练效果的问题。

详情： :

1.一种网球训练用连续可变角发球装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有电机(2)，所述底板(1)的底部滑动连接有齿条(3)，所述齿条(3)的正面啮合有扇形齿轮(4)，所述扇形齿轮(4)的正面固定连接有摆动杆(5)，所述摆动杆(5)的内部滑动连接有与底板(1)的底部转动连接的转盘(6)，所述电机(2)的输出端与转盘(6)的轴心处固定连接，所述底板(1)的顶部转动连接有与电机(2)的输出端转动连接的固定杆(7)，所述固定杆(7)的右侧固定连接有底部与摆动杆(5)固定连接的滑轨(8)，所述滑轨(8)的内部滑动连接有伸缩杆(9)，所述固定杆(7)的顶部转动连接有第一导杆(10)，所述第一导杆(10)的内部与电机(2)的输出端固定连接，所述第一导杆(10)的顶部与第二导杆(11)滑动连接，所述第二导杆(11)的右端转动连接有底部与伸缩杆(9)转动连接的第三导杆(12)，所述底板(1)的底部固定连接有底架(13)，所述底板(1)的顶部滑动连接有位于固定杆(7)右侧的出球管(14)，所述出球管(14)的顶部固定连接有储球管(15)，所述储球管(15)的外部固定连接有收纳架(16)。

2.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述底板(1)的内部开设有通孔，且电机(2)的输出端依次穿过第一导杆(10)、固定杆(7)和通孔并与转盘(6)固定连接。

3.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述底板(1)的底部固定连接有两个左右对称的限位扣，且底板(1)通过两个限位扣与齿条(3)滑动连接。

4.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述转盘(6)的底部固定连接有滑块，所述摆动杆(5)的内部开设有滑槽，且转盘(6)与摆动杆(5)通过滑块与滑槽滑动连接。

5.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述摆动杆(5)的顶部固定连接连接轴，且摆动杆(5)通过连接轴与滑轨(8)固定连接。

6.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述底板(1)的顶部固定连接有弧形滑台，且底板(1)通过弧形滑台与出球管(14)滑动连接。

7.根据权利要求1所述的一种网球训练用连续可变角发球装置，其特征在于：所述出球管(14)的左侧开设有伸缩孔，且伸缩孔与伸缩杆(9)相适配。
