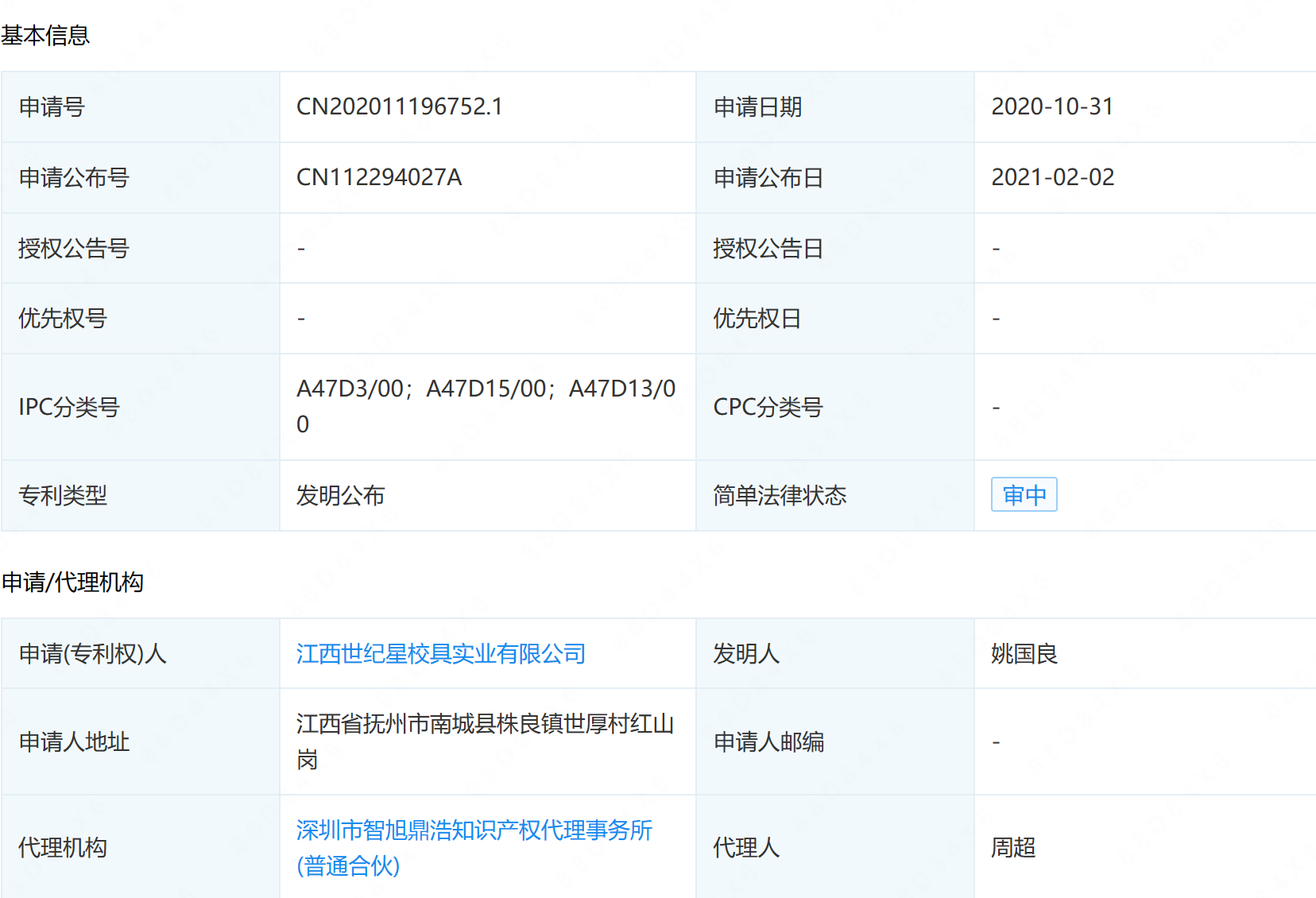

摘要： : 本发明涉及一种折叠式课椅，尤其涉及一种可节省空间的折叠式课椅。本发明要提供一种能节省空间，同时根据需要快速调节椅子高度，而且能对椅子进行润滑，并且能增加椅子稳定性的可节省空间的折叠式课椅。一种可节省空间的折叠式课椅，包括有支撑保护框、固定夹器、第一支撑杆、第一衔接挂架和放置框，支撑保护框下部间隔滑动式设有固定夹器，支撑保护框上部设有第一支撑杆，第一支撑杆顶部固接有第一衔接挂架，第一衔接挂架顶部设有放置框。本发明通过设有推动机构和张合机构，能根据使用需要快速的给学生提供座的地方；本发明通过设有限位机构和按钮保护框，能根据需要快速的将滑动架卡紧，避免了麻绳会突然放松的情况出现。

详情： :

1.一种可节省空间的折叠式课椅，包括有支撑保护框(1)、固定夹器(2)、第一支撑杆(3)、第一衔接挂架(4)和放置框(41)，其特征在于：支撑保护框(1)下部间隔滑动式设有固定夹器(2)，支撑保护框(1)上部设有第一支撑杆(3)，第一支撑杆(3)顶部固接有第一衔接挂架(4)，第一衔接挂架(4)顶部设有放置框(41)，支撑保护框(1)内滑动式设有推动机构(5)，第一支撑杆(3)和第一衔接挂架(4)上设有张合机构(6)，推动机构(5)张合机构(6)接触配合，推动机构(5)上设有限位机构(7)，限位机构(7)与支撑保护框(1)接触配合，推动机构(5)上安装有支撑机构(8)。

2.如权利要求1所述的一种可节省空间的折叠式课椅，其特征在于：支撑保护框(1)内滑动式设有滑动架(52)，滑动架(52)底部设有推动支撑架(51)，推动支撑架(51)与固定夹器(2)连接，滑动架(52)上套装有第一弹簧(53)，第一弹簧(53)的两端分别连接在支撑保护框(1)和滑动架(52)上。

3.如权利要求2所述的一种可节省空间的折叠式课椅，其特征在于：第一支撑杆(3)上滑动式设有第二衔接挂架(61)，第二衔接挂架(61)与第一衔接挂架(4)之间间隔转动式设有四组伸缩杆组件(62)，第一支撑杆(3)上套装有第二弹簧(63)，第二弹簧(63)的两端分别连接在第一支撑杆(3)和第二衔接挂架(61)上，四组伸缩杆组件(62)之间连接有麻绳(64)，麻绳(64)位于放置框(41)内。

4.如权利要求3所述的一种可节省空间的折叠式课椅，其特征在于：滑动架(52)上通过固定螺纹(71)安装有限位器(72)，两个限位器(72)均与支撑保护框(1)接触配合，限位器(72)与滑动架(52)之间连接有第三弹簧(73)。

5.如权利要求4所述的一种可节省空间的折叠式课椅，其特征在于：推动支撑架(51)外壁下部均间隔转动式设有三根转动杆(82)，三根转动杆(82)上均固接有支撑器(81)，每根转动杆(82)上均套装有两根第四弹簧(83)，第四弹簧(83)的两端分别连接在支撑器(81)和推动支撑架(51)上，支撑保护框(1)外壁下部均间隔设有L型小支架(84)，L型小支架(84)与转动杆(82)接触配合。

6.如权利要求5所述的一种可节省空间的折叠式课椅，其特征在于：支撑保护框(1)上安装有按钮保护框(91)，按钮保护框(91)内滑动式设有按压器(92)，按压器(92)的端部与限位器(72)接触配合，按压器(92)上套装有第五弹簧(93)，第五弹簧(93)的两端分别连接在按钮保护框(91)和按压器(92)上。

7.如权利要求6所述的一种可节省空间的折叠式课椅，其特征在于：支撑保护框(1)外壁上部对称焊接有滑轨(101)，两根滑轨(101)之间滑动式设有开合器(102)，开合器(102)两侧下部均套装有第六弹簧(103)，第六弹簧(103)的两端分别连接在开合器(102)和滑轨(101)上。

8.如权利要求7所述的一种可节省空间的折叠式课椅，其特征在于：支撑保护框(1)上部嵌入式设有螺帽(111)，螺帽(111)内螺纹式设有螺杆(112)，螺杆(112)的端部与滑动架(52)接触配合，螺杆(112)的端部焊接有转动架(113)。
