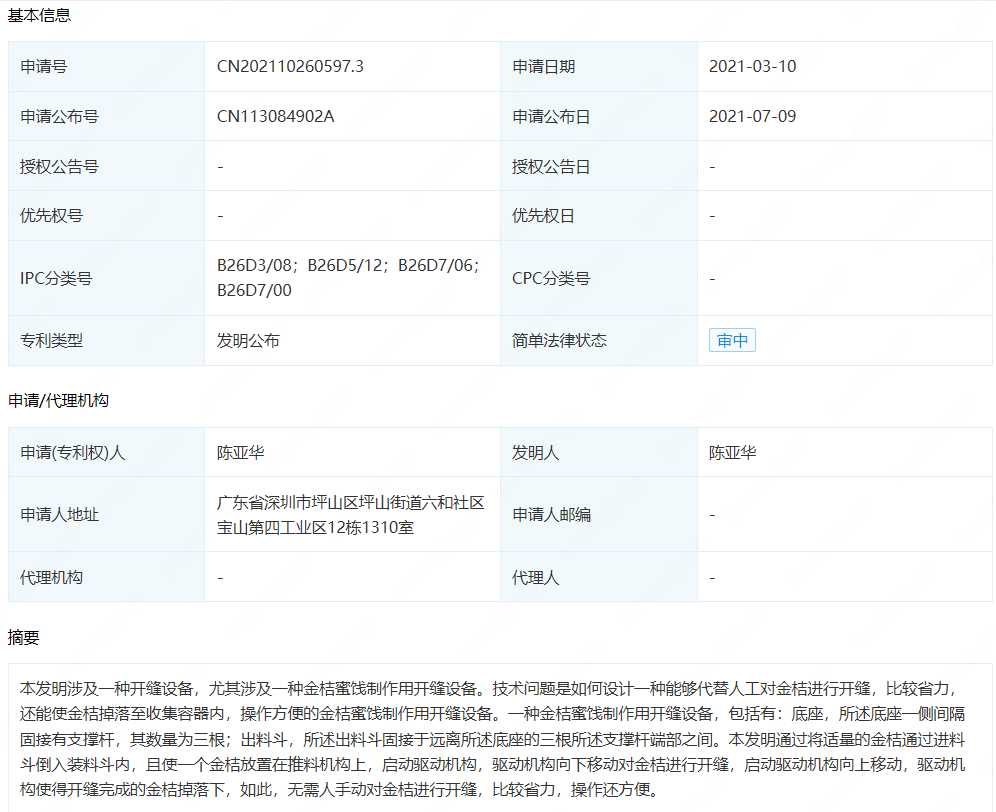

摘要： : 本发明涉及一种开缝设备，尤其涉及一种金桔蜜饯制作用开缝设备。技术问题是如何设计一种能够代替人工对金桔进行开缝，比较省力，还能使金桔掉落至收集容器内，操作方便的金桔蜜饯制作用开缝设备。一种金桔蜜饯制作用开缝设备，包括有：底座，所述底座一侧间隔固接有支撑杆，其数量为三根；出料斗，所述出料斗固接于远离所述底座的三根所述支撑杆端部之间。本发明通过将适量的金桔通过进料斗倒入装料斗内，且使一个金桔放置在推料机构上，启动驱动机构，驱动机构向下移动对金桔进行开缝，启动驱动机构向上移动，驱动机构使得开缝完成的金桔掉落下，如此，无需人手动对金桔进行开缝，比较省力，操作还方便。

详情： :

1.一种金桔蜜饯制作用开缝设备，其特征是，包括有：底座（1），所述底座（1）一侧间隔固接有支撑杆（3），其数量为三根；出料斗（4），所述出料斗（4）固接于远离所述底座（1）的三根所述支撑杆（3）端部之间；装料斗（5），所述装料斗（5）固接于所述出料斗（4）内侧周向；进料斗（6），所述进料斗（6）固接于远离所述底座（1）的所述装料斗（5）一侧并连通；驱动机构（7），安装于所述底座（1）一侧，用于对金桔进行开缝；推料机构（8），安装于所述装料斗（5）与所述出料斗（4）之间，其与所述驱动机构（7）配合，用于带动金桔移动。

2.如权利要求1所述的一种金桔蜜饯制作用开缝设备，其特征是，驱动机构（7）包括有：气缸（71），所述气缸（71）对称式的固接于所述底座（1）一侧；活动架（72），所述活动架（72）滑动式的放置于所述底座（1）一侧，其远离所述底座（1）的内一侧与两个所述气缸（71）的伸缩杆端部固定连接；齿块（74），所述齿块（74）间隔固接于朝向所述支撑杆（3）的所述活动架（72）内一侧，其与所述推料机构（8）配合；安装架（73），所述安装架（73）固接于朝向所述底座（1）的所述活动架（72）内一侧中部；切刀（75），所述切刀（75）固接于所述安装架（73）内三侧；第一弹簧（76），所述第一弹簧（76）连接于远离所述底座（1）的所述切刀（75）一侧与所述安装架（73）内一侧之间。

3.如权利要求2所述的一种金桔蜜饯制作用开缝设备，其特征是，推料机构（8）包括有：空心筒（82），所述空心筒（82）滑动式的穿接于远离所述安装架（73）的所述装料斗（5）一侧圆心位置；L型齿条（81），所述L型齿条（81）固接于朝向所述底座（1）的所述空心筒（82）端部；第二弹簧（83），所述第二弹簧（83）连接于朝向所述安装架（73）的所述L型齿条（81）内一侧与所述装料斗（5）外一侧之间，其套装于所述空心筒（82）上；安装板（84），所述安装板（84）对称式的固接于靠近所述L型齿条（81）的所述出料斗（4）外周向一侧；齿轮（85），所述齿轮（85）转动式的连接于两块所述安装板（84）一侧之间，其与所述齿块（74）配合，且所述齿轮（85）与所述L型齿条（81）啮合。

4.如权利要求3所述的一种金桔蜜饯制作用开缝设备，其特征是，还包括有搅动机构（9），搅动机构（9）包括有：摆动杆（94），所述摆动杆（94）间隔转动式的穿接于所述装料斗（5）一侧周向；第三弹簧（95），所述第三弹簧（95）连接于远离所述底座（1）的所述摆动杆（94）一侧与所述装料斗（5）外一侧之间；导线轮（96），所述导线轮（96）间隔转动式的安装于靠近所述摆动杆（94）的所述装料斗（5）外一侧周向；拉线（97），所述拉线（97）固接于朝向所述底座（1）且远离所述空心筒（82）的所述摆动杆（94）一侧，其绕过所述导线轮（96）；环形板（93），所述环形板（93）固接于全部拉线（97）尾端之间；竖杆（91），所述竖杆（91）间隔固定穿接于所述环形板（93）周向；三角板（92），所述三角板（92）固接于朝向所述底座（1）的三根所述竖杆（91）端部之间，其与所述L型齿条（81）配合。

5.如权利要求4所述的一种金桔蜜饯制作用开缝设备，其特征是，还包括有导向机构（10），导向机构（10）包括有：活动杆（101），所述活动杆（101）滑动式的放置与所述空心筒（82）内，其一端贯穿所述L型齿条（81），且所述活动杆（101）与所述三角板（92）配合；第四弹簧（102），所述第四弹簧（102）绕接于靠近所述三角板（92）的所述活动杆（101）内一侧与朝向所述底座（1）的所述L型齿条（81）外一侧之间；滚轴（104），所述滚轴（104）转动式的连接于所述空心筒（82）的每个槽两侧之间；弧形导向板（103），所述弧形导向板（103）间隔转动式的连接于远离所述底座（1）的所述活动杆（101）端部，其滑动式的套装于所述滚轴（104）上。

6.如权利要求5所述的一种金桔蜜饯制作用开缝设备，其特征是，还包括有：支撑架（111），所述支撑架（111）对称式的固接于靠近所述气缸（71）的所述底座（1）一侧；出料框（11），所述出料框（11）固接于远离所述底座（1）的两个所述支撑架（111）端部之间。

7.如权利要求6所述的一种金桔蜜饯制作用开缝设备，其特征是，还包括有：L型块（12），所述L型块（12）固接于远离其中两根所述支撑杆（3）一侧；回型块（13），所述回型块（13）固接于两块所述L型块（12）尾端之间，所述活动架（72）穿过回型块（13），所述回型块（13）与所述L型齿条（81）配合；楔形板（14），所述楔形板（14）固接于远离所述出料框（11）的所述活动架（72）外一侧，其与所述回型块（13）接触配合；第五弹簧（15），所述第五弹簧（15）连接于所述回型块（13）内部两侧与所述L型块（12）外一侧之间。

8.如权利要求7所述的一种金桔蜜饯制作用开缝设备，其特征是，所述装料斗（5）上部周向为斜面，方便金桔的滑落。
