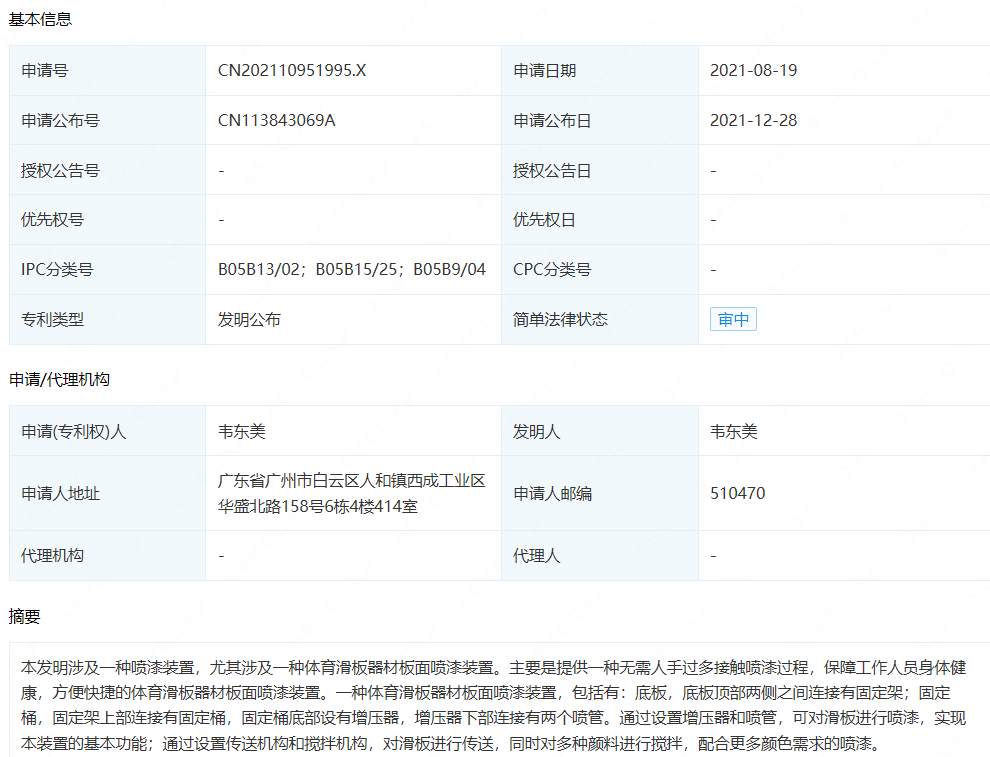

摘要： : 本发明涉及一种喷漆装置，尤其涉及一种体育滑板器材板面喷漆装置。主要是提供一种无需人手过多接触喷漆过程，保障工作人员身体健康，方便快捷的体育滑板器材板面喷漆装置。一种体育滑板器材板面喷漆装置，包括有：底板，底板顶部两侧之间连接有固定架；固定桶，固定架上部连接有固定桶，固定桶底部设有增压器，增压器下部连接有两个喷管。通过设置增压器和喷管，可对滑板进行喷漆，实现本装置的基本功能；通过设置传送机构和搅拌机构，对滑板进行传送，同时对多种颜料进行搅拌，配合更多颜色需求的喷漆。

详情： :

1.一种体育滑板器材板面喷漆装置，其特征是，包括有：底板（1），底板（1）顶部两侧之间连接有固定架（2）；固定桶（3），固定架（2）上部连接有固定桶（3），固定桶（3）底部设有增压器（4），增压器（4）下部连接有两个喷管（5）；传送机构（6），底板（1）顶部设有传送机构（6）；搅拌机构（7），固定桶（3）上设有搅拌机构（7）。

2.按照权利要求1所述的一种体育滑板器材板面喷漆装置，其特征是，传送机构（6）包括有：第一支撑杆（62），底板（1）顶部两侧均对称设有第一支撑杆（62）；第一转轴（63），一侧第一支撑杆（62）上部之间转动式设有第一转轴（63）；第二转轴（64），另一侧第一支撑杆（62）上部之间转动式连接有第二转轴（64），第二转轴（64）与第一转轴（63）之间连接有传送带（65）；推杆（66），另一侧的第一支撑杆（62）上部均连接有推杆（66）；电机（61），底板（1）顶部一侧设有电机（61），电机（61）的输出轴与第一转轴（63）连接。

3.按照权利要求1所述的一种体育滑板器材板面喷漆装置，其特征是，搅拌机构（7）包括有：第一固定杆（71），固定桶（3）一侧设有第一固定杆（71），第一固定杆（71）上转动式设有第三转轴（72），第三转轴（72）顶部设有第一转轮（74）；锥齿组（73），第三转轴（72）底部与第一转轴（63）之间连接有锥齿组（73）；第四转轴（75），固定桶（3）内壁底部转动式设有第四转轴（75），第四转轴（75）顶部设有第二转轮（76），第二转轮（76）与第一转轮（74）之间连接有第一皮带（77）；齿环（78），固定桶（3）内壁下部外侧转动式设有齿环（78）；夹板（79），第四转轴（75）下部对称设有夹板（79），夹板（79）与第四转轴（75）之间连接有直齿组（710）。

4.按照权利要求2或3所述的一种体育滑板器材板面喷漆装置，其特征是，还包括有固定机构（8），固定机构（8）包括有：固定块（81），传送带（65）上均匀设有3个固定块（81），固定块（81）一侧设有图形模具（82），图形模具（82）两侧均设有第二固定杆（83）；第一导杆（85），第二固定杆（83）外侧均滑动式设有3个第一导杆（85），第一导杆（85）内侧之间连接有夹块（84），夹块（84）外侧与第一导杆（85）之间连接有第一弹簧（86）。

5.按照权利要求4所述的一种体育滑板器材板面喷漆装置，其特征是，还包括有上料机构（9），上料机构（9）包括有：上料框（91），底板（1）顶部一侧设有上料框（91），上料框（91）内壁底部设有多个第二弹簧（92）；第三转轮（93），上料框（91）两侧均转动式对称设有第三转轮（93）；第一限位板（94），上料框（91）上部两侧均滑动式设有第一限位板（94）；第二导杆（97），上料框（91）两侧均对称设有第二导杆（97），同侧第二导杆（97）之间滑动式设有第二限位板（95）；第三弹簧（98），第二限位板（95）外侧与第二导杆（97）之间连接有第三弹簧（98）；第二皮带（96），第一限位板（94）和第二限位板（95）的同一端之间均绕过相邻第三转轮（93）连接有第二皮带（96）。

6.按照权利要求5所述的一种体育滑板器材板面喷漆装置，其特征是，还包括有喷色机构（10），喷色机构（10）包括有：接头（101），喷管（5）与增压器（4）之间连接有接头（101）；第三固定杆（102），一侧喷管（5）上部连接有第三固定杆（102），第三固定杆（102）与接头（101）底部之间转动式连接有开关（104），开关（104）与第三固定杆（102）顶部之间连接有第四弹簧（103）；支撑块（105），固定块（81）顶部均对称设有支撑块（105），支撑块（105）上部均转动式设有第四固定杆（106），第四固定杆（106）之间连接有触碰杆（108），触碰杆（108）与开关（104）配合；第五弹簧（107），触碰杆（108）与支撑块（105）外侧之间连接有第五弹簧（107）。

7.按照权利要求6所述的一种体育滑板器材板面喷漆装置，其特征是，还包括有上升机构（11），上升机构（11）包括有：收集框（111），底板（1）顶部一侧设有收集框（111），收集框（111）内滑动式放置有上升板（115），上升板（115）两侧均设有把手（116）；海绵（117），上升板（115）顶部设有海绵（117）；第二支撑杆（112），底板（1）顶部一侧对称设有第二支撑杆（112），第二支撑杆（112）上部外侧均滑动式设有限位杆（113），限位杆（113）与把手（116）配合；第六弹簧（114），限位杆（113）与第二支撑杆（112）外侧连接有2个第六弹簧（114）。

8.按照权利要求7所述的一种体育滑板器材板面喷漆装置，其特征是，海绵（117）为可拆卸设置。
