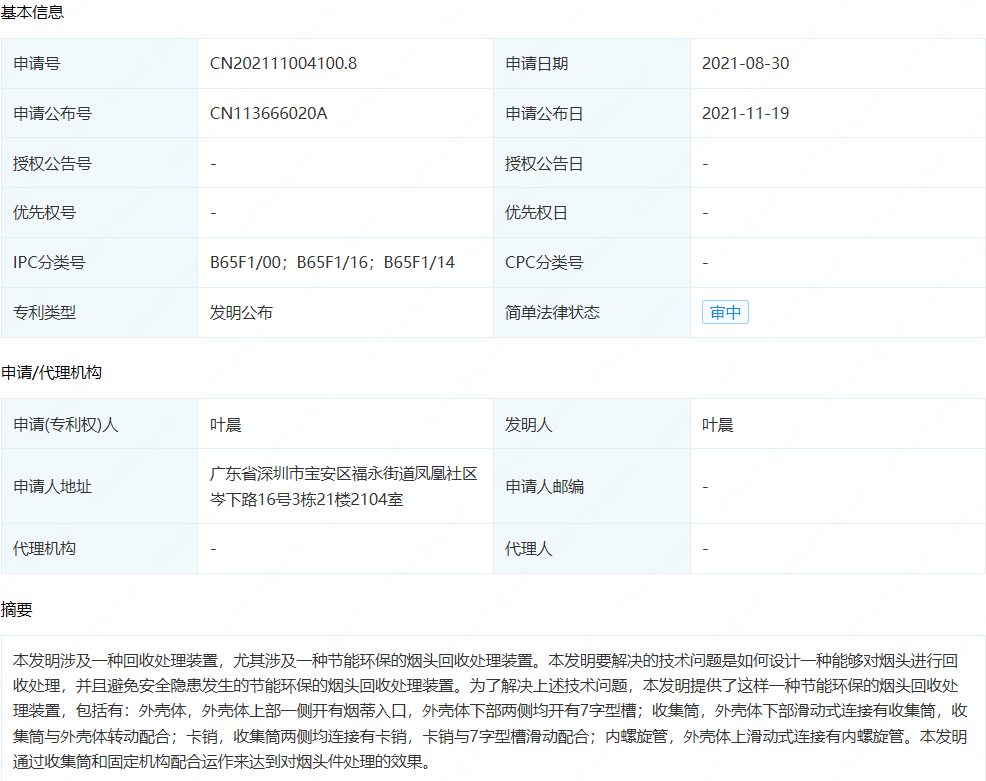

摘要： : 本发明涉及一种回收处理装置，尤其涉及一种节能环保的烟头回收处理装置。本发明要解决的技术问题是如何设计一种能够对烟头进行回收处理，并且避免安全隐患发生的节能环保的烟头回收处理装置。为了解决上述技术问题，本发明提供了这样一种节能环保的烟头回收处理装置，包括有：外壳体，外壳体上部一侧开有烟蒂入口，外壳体下部两侧均开有7字型槽；收集筒，外壳体下部滑动式连接有收集筒，收集筒与外壳体转动配合；卡销，收集筒两侧均连接有卡销，卡销与7字型槽滑动配合；内螺旋管，外壳体上滑动式连接有内螺旋管。本发明通过收集筒和固定机构配合运作来达到对烟头件处理的效果。

详情： :

1.一种节能环保的烟头回收处理装置，其特征在于，包括有：外壳体（1），外壳体（1）上部一侧开有烟蒂入口（2），外壳体（1）下部两侧均开有7字型槽（3）；收集筒（4），外壳体（1）下部滑动式连接有收集筒（4），收集筒（4）与外壳体（1）转动配合；卡销（5），收集筒（4）两侧均连接有卡销（5），卡销（5）与7字型槽（3）滑动配合；内螺旋管（6），外壳体（1）上滑动式连接有内螺旋管（6）；拉杆（7），内螺旋管（6）顶部连接有拉杆（7）；密封盖板（8），内螺旋管（6）底部连接有密封盖板（8）；网孔挡板（9），密封盖板（8）上连接有网孔挡板（9），网孔挡板（9）罩住烟蒂入口（2）；固定机构（10），外壳体（1）上设有固定机构（10）。

2.根据权利要求1所述的一种节能环保的烟头回收处理装置，其特征在于，固定机构（10）包括有：连接块（101），外壳体（1）两侧均连接有连接块（101）；弧形夹板（102），连接块（101）上连接有弧形夹板（102）；摩擦条（103），连接块（101）上还铰接连接有摩擦条（103）；螺栓（104），弧形夹板（102）上转动式连接有螺栓（104）；螺母（105），摩擦条（103）上设有螺母（105），螺母（105）与螺栓（104）配合。

3.根据权利要求2所述的一种节能环保的烟头回收处理装置，其特征在于，还包括有开闭机构（11），开闭机构（11）包括有：支撑架（111），外壳体（1）顶部连接有支撑架（111），拉杆（7）与支撑架（111）滑动配合；圆环管（112），支撑架（111）与外壳体（1）之间连接有圆环管（112）；复位弹簧（113），拉杆（7）与支撑架（111）之间连接有复位弹簧（113）；滑轮（114），圆环管（112）两侧均转动式连接有滑轮（114）；导套（115），外壳体（1）两侧均连接有导套（115）；脚踏杆（116），两个导套（115）之间滑动式连接有脚踏杆（116）；拉线（117），脚踏杆（116）两侧顶部均连接有拉线（117），拉线（117）绕有滑轮（114）与拉杆（7）连接。

4.根据权利要求3所述的一种节能环保的烟头回收处理装置，其特征在于，还包括有灭烟机构（12），灭烟机构（12）包括有：空心圆管（121），外壳体（1）内上部连接有空心圆管（121），空心圆管（121）位于密封盖板（8）下方；斜板（122），空心圆管（121）内一侧壁连接有两块斜板（122）；半圆挡板（123），空心圆管（121）内另一侧壁连接有一块半圆挡板（123），半圆挡板（123）位于两块斜板（122）之间的位置；圆柱杆（127），内螺旋管（6）内滑动式连接有圆柱杆（127），圆柱杆（127）与内螺旋管（6）转动配合；滑轴（128），圆柱杆（127）上连接有滑轴（128），滑轴（128）与内螺旋管（6）滑动配合；转轴（124），圆柱杆（127）底部连接有转轴（124）；拨料板（125），转轴（124）两侧均连接有拨料板（125），两块拨料板（125）分别位于两块斜板（122）与半圆挡板（123）之间的两个空隙；单向离合器（126），转轴（124）与圆柱杆（127）之间连接有单向离合器（126）。

5.根据权利要求4所述的一种节能环保的烟头回收处理装置，其特征在于，还包括有碎料机构（13），碎料机构（13）包括有：圆环板（131），外壳体（1）下部连接有圆环板（131）；转筒（132），外壳体（1）中部转动式连接有转筒（132）；螺旋轴（133），转筒（132）内连接有螺旋轴（133），螺旋轴（133）与转轴（124）连接；螺旋碎料条（134），圆环板（131）顶部连接有螺旋碎料条（134）。

6.根据权利要求5所述的一种节能环保的烟头回收处理装置，其特征在于，还包括有分离机构（14），分离机构（14）包括有：弧形盖板（141），外壳体（1）下部开有取料口（140），外壳体（1）下部一侧铰接连接有弧形盖板（141），弧形盖板（141）能够挡住取料口（140）；环形磁铁（142），脚踏杆（116）上连接有环形磁铁（142），环形磁铁（142）套在外壳体（1）外侧；导向连接杆（145），外壳体（1）下部沿周向均匀间隔连接有多根导向连接杆（145），多根导向连接杆（145）上均滑动式连接有导向杆（144）；铁质分离板（143），多根导向杆（144）顶部之间连接有铁质分离板（143），铁质分离板（143）与导向连接杆（145）之间连接有压缩弹簧（146），环形磁铁（142）与铁质分离板（143）配合。

7.根据权利要求6所述的一种节能环保的烟头回收处理装置，其特征在于，还包括有：磁块（15），外壳体（1）外弧面中部连接有两块磁块（15）；铁环（16），外壳体（1）上滑动式连接有铁环（16），铁环（16）与磁块（15）配合，铁环（16）套在弧形盖板（141）外侧；限位条（17），弧形盖板（141）上部连接有限位条（17）。

8.根据权利要求7所述的一种节能环保的烟头回收处理装置，其特征在于，限位条（17）能够挡住铁环（16）。
