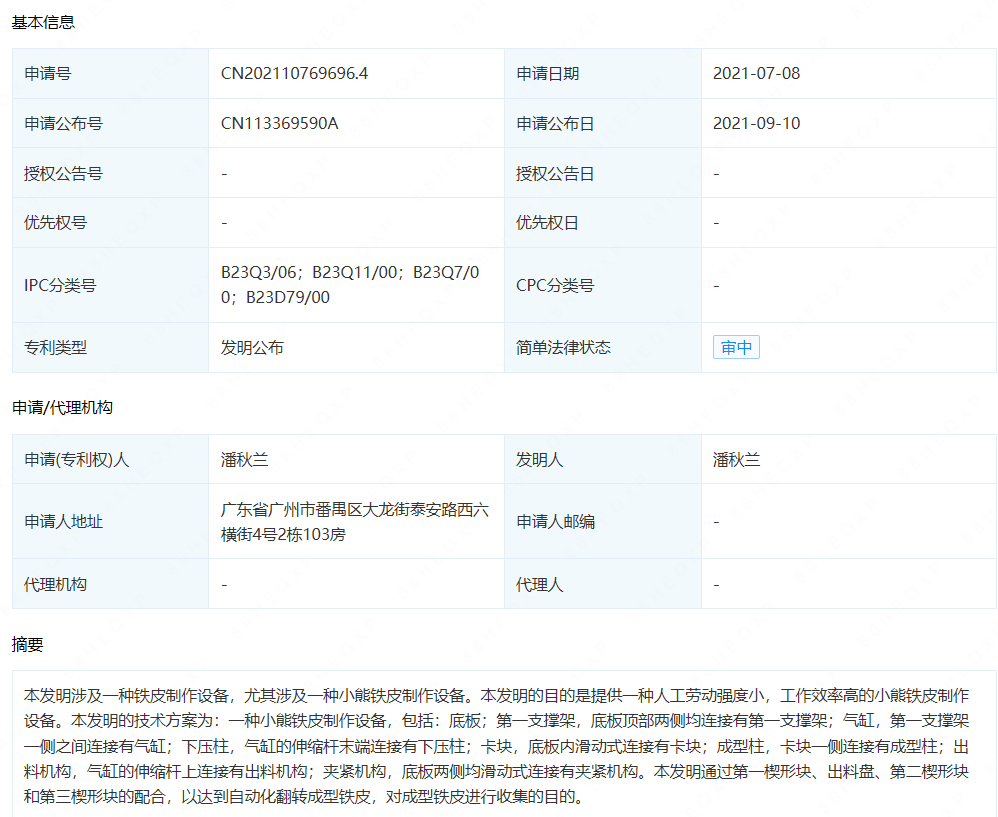

摘要： : 本发明涉及一种铁皮制作设备，尤其涉及一种小熊铁皮制作设备。本发明的目的是提供一种人工劳动强度小，工作效率高的小熊铁皮制作设备。本发明的技术方案为：一种小熊铁皮制作设备，包括：底板；第一支撑架，底板顶部两侧均连接有第一支撑架；气缸，第一支撑架一侧之间连接有气缸；下压柱，气缸的伸缩杆末端连接有下压柱；卡块，底板内滑动式连接有卡块；成型柱，卡块一侧连接有成型柱；出料机构，气缸的伸缩杆上连接有出料机构；夹紧机构，底板两侧均滑动式连接有夹紧机构。本发明通过第一楔形块、出料盘、第二楔形块和第三楔形块的配合，以达到自动化翻转成型铁皮，对成型铁皮进行收集的目的。

详情： :

1.一种小熊铁皮制作设备，其特征是，包括：底板（1）；第一支撑架（3），底板（1）顶部两侧均连接有第一支撑架（3）；气缸（2），第一支撑架（3）一侧之间连接有气缸（2）；下压柱（4），气缸（2）的伸缩杆末端连接有下压柱（4）；卡块（5），底板（1）内滑动式连接有卡块（5）；成型柱（6），卡块（5）一侧连接有成型柱（6）；出料机构（7），气缸（2）的伸缩杆上连接有出料机构（7）；夹紧机构（8），底板（1）两侧均滑动式连接有夹紧机构（8）。

2.如权利要求1所述的一种小熊铁皮制作设备，其特征是，出料机构（7）包括：第一楔形块（71），气缸（2）的伸缩杆上连接有第一楔形块（71）；支撑柱（72），底板（1）内转动式连接有支撑柱（72）；第一弹簧（73），支撑柱（72）外侧与底板（1）之间连接有第一弹簧（73）；固定杆（74），支撑柱（72）一侧连接有固定杆（74）；出料盘（75），支撑柱（72）一侧连接有出料盘（75）；第二楔形块（76），出料盘（75）内转动式连接有第二楔形块（76）；装料箱（77），底板（1）一部一侧连接有装料箱（77）；第二支撑架（78），装料箱（77）一侧连接有第二支撑架（78）；第三楔形块（79），第二支撑架（78）一侧连接有第三楔形块（79）。

3.如权利要求1所述的一种小熊铁皮制作设备，其特征是，夹紧机构（8）包括：第三支撑架（81），底板（1）两侧内均滑动式连接有第三支撑架（81）；卡架（82），第三支撑架（81）一侧均连接有卡架（82）；拉力架（85），卡架（82）内均滑动式连接有拉力架（85）；第一把手（86），拉力架（85）一部两侧均连接有第一把手（86）；固定柱（84），卡架（82）两侧内壁均连接有固定柱（84）；夹紧架（83），固定柱（84）之间滑动式连接有夹紧架（83），夹紧架（83）与拉力架（85）相连接；第四支撑块（88），卡架（82）底壁两侧均连接有第四支撑块（88），第四支撑块（88）与夹紧架（83）滑动式连接；第二弹簧（87），第四支撑块（88）内侧与夹紧架（83）外侧之间均连接有第二弹簧（87）。

4.如权利要求3所述的一种小熊铁皮制作设备，其特征是，还包括有进料机构（9），进料机构（9）包括：第五支撑架（91），底板（1）顶部两侧均连接有两个第五支撑架（91）；放料板（92），第五支撑架（91）一侧之间连接有放料板（92）。

5.如权利要求4所述的一种小熊铁皮制作设备，其特征是，还包括有切割机构（10），切割机构（10）包括：第六支撑架（101），底板（1）顶部两侧均连接有第六支撑架（101）；切割刀（102），第六支撑架（101）一侧均连接有切割刀（102）。

6.如权利要求5所述的一种小熊铁皮制作设备，其特征是，还包括有清料机构（11），清料机构（11）包括：成型柱（6）两侧内均滑动式连接有第二把手（111）；推动板（112），第二把手（111）内侧之间连接有推动板（112），推动板（112）与成型柱（6）滑动式连接；第三弹簧（113），成型柱（6）顶壁与第二把手（111）一侧之间均连接有第三弹簧（113）。

7.如权利要求3所述的一种小熊铁皮制作设备，其特征是，第二弹簧（87）为压缩弹簧。

8.如权利要求6所述的一种小熊铁皮制作设备，其特征是，第三弹簧（113）为压缩弹簧。
