售价 : 询价

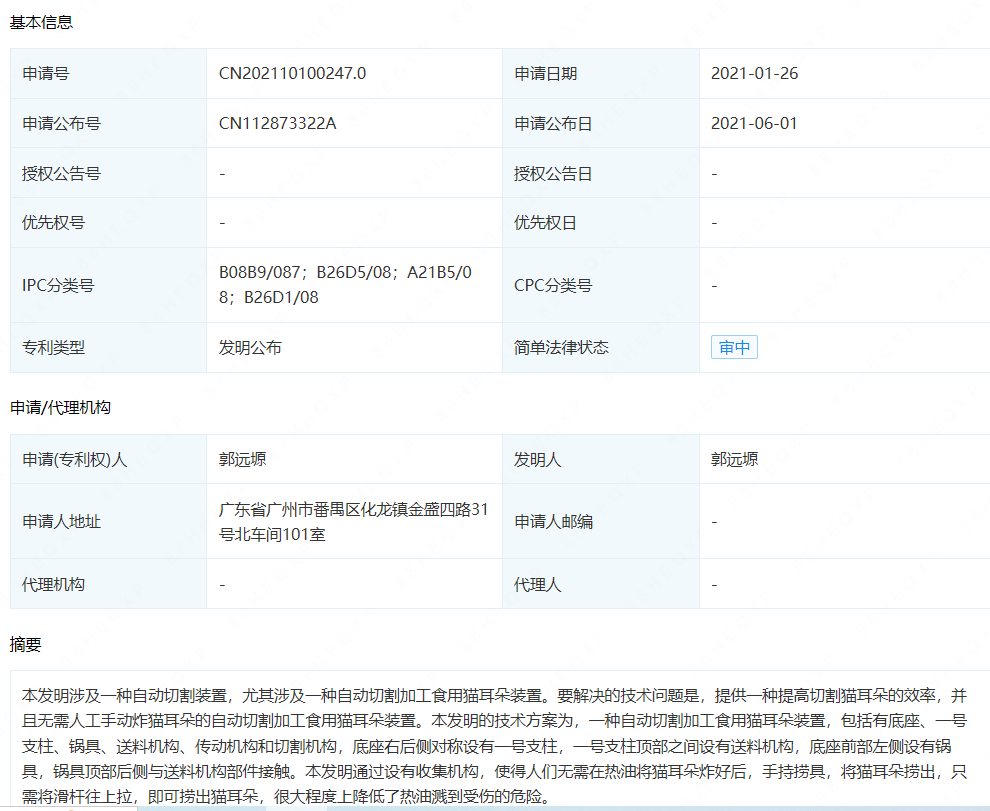

摘要： : 本发明涉及一种自动切割装置，尤其涉及一种自动切割加工食用猫耳朵装置。要解决的技术问题是，提供一种提高切割猫耳朵的效率，并且无需人工手动炸猫耳朵的自动切割加工食用猫耳朵装置。本发明的技术方案为，一种自动切割加工食用猫耳朵装置，包括有底座、一号支柱、锅具、送料机构、传动机构和切割机构，底座右后侧对称设有一号支柱，一号支柱顶部之间设有送料机构，底座前部左侧设有锅具，锅具顶部后侧与送料机构部件接触。本发明通过设有收集机构，使得人们无需在热油将猫耳朵炸好后，手持捞具，将猫耳朵捞出，只需将滑杆往上拉，即可捞出猫耳朵，很大程度上降低了热油溅到受伤的危险。

详情： :

1.一种自动切割加工食用猫耳朵装置,其特征在于,包括有:底座(1)和一号支柱(2),底座(1)一侧对称设有一号支柱(2);送料机构(4),一号支柱(2)顶部之间设有送料机构(4);锅具(3),底座(1)一侧设有锅具(3),锅具(3)顶部一侧与送料机构(4)部件接触;切割机构(5),一侧的一号支柱(2)一侧连接有切割机构(5),切割机构(5)部件与送料机构(4)部件接触;传动机构(6),一侧的一号支柱(2)一侧和送料机构(4)与切割机构(5)之间连接有传动机构(6)。

2.如权利要求1所述的一种自动切割加工食用猫耳朵装置,其特征在于,送料机构(4)包括有:一号传动组件(41),一号支柱(2)顶部之间转动式连接有一号传动组件(41);一号支架(43),右侧的一号支柱(2)右前侧设有一号支架(43);伺服电机(44),一号支架(43)顶部设有伺服电机(44);直齿轮组(42),伺服电机(44)输出轴与一号传动组件(41)的右前侧之间连接有直齿轮组(42),一号支架(43)位于直齿轮组(42)下方;出料口(45),一号支架(43)前侧之间设有出料口(45),出料口(45)前侧底部与锅具(3)后侧顶部接触。

3.如权利要求2所述的一种自动切割加工食用猫耳朵装置,其特征在于,切割机构(5)包括有:二号支架(51),一号支柱(2)一侧设有二号支架(51);滑动杆(52),二号支架(51)一侧底部滑动式连接有滑动杆(52);切割刀刃(53),滑动杆(52)底部连接有切割刀刃(53),切割刀刃(53)一侧与二号支架(51)一侧滑动式连接。

4.如权利要求3所述的一种自动切割加工食用猫耳朵装置,其特征在于,传动机构(6)包括有:三号支架(61),一号支柱(2)一侧设有三号支架(61),三号支架(61)位于一号支架(43)一侧和直齿轮组(42)一侧;一号转轴(62),三号支架(61)顶部转动式连接有一号转轴(62);圆盘(63),一号转轴(62)一侧连接有圆盘(63);二号传动组件(64),一号转轴(62)一侧与伺服电机(44)输出轴之间连接有二号传动组件(64);推杆(65),圆盘(63)一侧与切割刀刃(53)上部之间转动式连接有推杆(65)。

5.如权利要求4所述的一种自动切割加工食用猫耳朵装置,其特征在于,还包括有搅拌机构(7),搅拌机构(7)包括有:四号支架(71),锅具(3)顶部两侧均设有四号支架(71),一侧的四号支架(71)位于出料口(45)一侧;二号转轴(75),一侧的四号支架(71)上部转动式连接有二号转轴(75);锥齿轮组(74),二号转轴(75)两侧均连接有锥齿轮组(74),一侧的锥齿轮组(74)与一号传动组件(41)一侧连接;螺纹面(76),二号转轴(75)一侧设有螺纹面(76),螺纹面(76)位于锥齿轮组(74)一侧;转盘(72),四号支架(71)一侧转动式连接有转盘(72),锥齿轮组(74)与转盘(72)顶部连接;搅拌杆(73),转盘(72)底部设有搅拌杆(73)。

6.如权利要求5所述的一种自动切割加工食用猫耳朵装置,其特征在于,还包括有清理机构(8),清理机构(8)包括有:摆动夹(83),出料口(45)一侧设有摆动夹(83);清理杆(84),摆动夹(83)一侧连接有清理杆(84),清理杆(84)位于出料口(45)上方;五号支架(81),出料口(45)一侧连接有五号支架(81);一号齿轮(82),五号支架(81)一侧与摆动夹(83)中部之间转动式连接有一号齿轮(82),一号齿轮(82)与螺纹面(76)啮合,一号齿轮(82)的一端和摆动夹(83)的一侧滑动式连接。

7.如权利要求6所述的一种自动切割加工食用猫耳朵装置,其特征在于,还包括有收集机构(9),收集机构(9)包括有:二号支柱(91),底座(1)一侧设有二号支柱(91);滑杆(92),二号支柱(91)顶部中间滑动式连接有滑杆(92);弹簧(93),二号支柱(91)底部与滑杆(92)中部设有弹簧(93),弹簧(93)套在滑杆(92)上;滤网(94),滑杆(92)一端设有滤网(94)。
