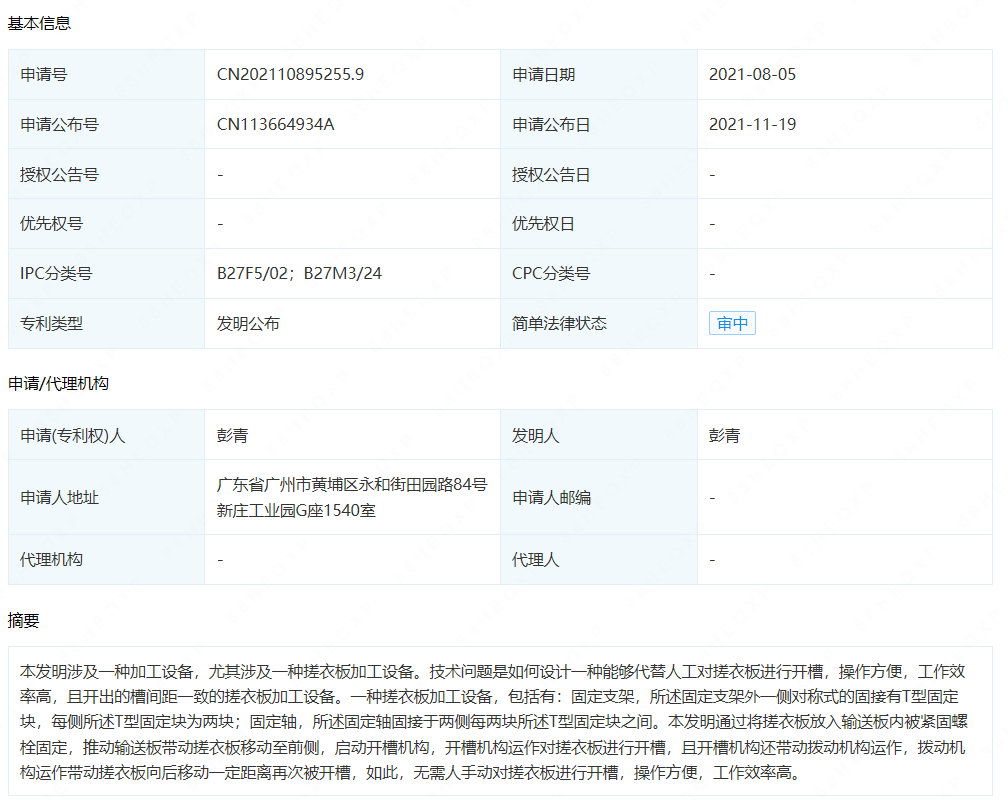

摘要： : 本发明涉及一种加工设备，尤其涉及一种搓衣板加工设备。技术问题是如何设计一种能够代替人工对搓衣板进行开槽，操作方便，工作效率高，且开出的槽间距一致的搓衣板加工设备。一种搓衣板加工设备，包括有：固定支架，所述固定支架外一侧对称式的固接有T型固定块，每侧所述T型固定块为两块；固定轴，所述固定轴固接于两侧每两块所述T型固定块之间。本发明通过将搓衣板放入输送板内被紧固螺栓固定，推动输送板带动搓衣板移动至前侧，启动开槽机构，开槽机构运作对搓衣板进行开槽，且开槽机构还带动拨动机构运作，拨动机构运作带动搓衣板向后移动一定距离再次被开槽，如此，无需人手动对搓衣板进行开槽，操作方便，工作效率高。

详情： :

1.一种搓衣板加工设备，其特征在于，包括有：固定支架（1），所述固定支架（1）外一侧对称式的固接有T型固定块（2），每侧所述T型固定块（2）为两块；固定轴（3），所述固定轴（3）固接于两侧每两块所述T型固定块（2）之间；滑动底座（4），所述滑动底座（4）滑动式的套装于所述固定轴（3）上，每根所述固定轴（3）上的所述滑动底座（4）数量为两块；输送板（5），所述输送板（5）固接于远离所述固定支架（1）的四个滑动底座（4）一侧之间；紧固螺栓（52），所述紧固螺栓（52）通过螺纹对称式的转动式穿接于所述输送板（5）一侧；棘条（51），所述棘条（51）固接于与所述紧固螺栓（52）同一侧的所述输送板（5）外一侧；开槽机构（6），安装于所述固定支架（1）外一侧，用于对搓衣板进行开槽；拨动机构（7），安装于所述开槽机构（6）上，其与所述棘条（51）配合，用于使搓衣板移动。

2.如权利要求1所述的一种搓衣板加工设备，其特征在于，开槽机构（6）包括有：固定架（67），所述固定架（67）固接于靠近所述输送板（5）的所述固定支架（1）外两侧之间；电机（61），所述电机（61）安装于远离所述固定支架（1）的所述固定架（67）外一侧中部；内六角套筒（62），所述内六角套筒（62）转动式的穿接于靠近所述电机（61）的所述固定架（67）一侧中部，其远离所述固定支架（1）的端部与所述电机（61）的输出轴端部固定连接，且所述内六角套筒（62）外一侧周向与所述拨动机构（7）固定连接；凸型块（65），所述凸型块（65）固接于远离所述固定支架（1）的所述固定架（67）内一侧中部；六棱杆（63），所述六棱杆（63）滑动式的穿接于靠近所述凸型块（65）的所述固定架（67）一侧中部，其一端位于所述内六角套筒（62）内；开槽刀板（64），所述开槽刀板（64）固接于靠近所述固定支架（1）的所述六棱杆（63）端部；导向轮（66），所述导向轮（66）安装于靠近所述内六角套筒（62）的所述六棱杆（63）一侧，其尾端与所述凸型块（65）接触配合。

3.如权利要求2所述的一种搓衣板加工设备，其特征在于，拨动机构（7）包括有：固定杆（72），所述固定杆（72）转动式的穿接于所述固定架（67）内部一侧；拨动板（73），所述拨动板（73）固接于靠近所述固定支架（1）的所述固定杆（72）端部，其与所述棘条（51）配合；传动组件（71），所述传动组件（71）连接于远离所述固定支架（1）的所述固定杆（72）端部与靠近所述导向轮（66）的所述内六角套筒（62）外一侧周向之间。

4.如权利要求3所述的一种搓衣板加工设备，其特征在于，还包括有固定装置（8），固定装置（8）包括有：斜槽橡胶板（83），所述斜槽橡胶板（83）滑动式的穿接于远离所述紧固螺栓（52）的所述输送板（5）一侧；异形条（84），所述异形条（84）滑动式的穿接于靠近所述斜槽橡胶板（83）的所述输送板（5）一侧中部，其一端与所述斜槽橡胶板（83）的槽接触配合；导向槽块（81），所述导向槽块（81）滑动式的穿接于靠近所述开槽刀板（64）的所述输送板（5）一侧中部，其一侧与所述异形条（84）其中一端固定连接；卡槽（88），所述卡槽（88）开于远离所述异形条（84）的所述导向槽块（81）一侧；复位弹簧（82），所述复位弹簧（82）连接于所述导向槽块（81）内两侧与所述输送板（5）内一侧之间；固定座（85），所述固定座（85）固接于靠近所述导向槽块（81）的所述输送板（5）外一侧边缘位置；卡块（86），所述卡块（86）滑动式的穿接于所述固定座（85）中部，其与所述卡槽（88）配合，且所述卡块（86）一端与所述导向槽块（81）接触配合；压缩弹簧（87），所述压缩弹簧（87）绕接于靠近所述导向槽块（81）的所述卡块（86）一侧周向与所述固定座（85）一侧之间。

5.如权利要求4所述的一种搓衣板加工设备，其特征在于，还包括有辅助装置（9），辅助装置（9）包括有：第二传动轮（93），所述第二传动轮（93）对称式的转动式安装于远离所述输送板（5）的所述固定支架（1）外一侧中部；转动轴（91），所述转动轴（91）转动式的穿接于远离所述第二传动轮（93）的所述固定支架（1）两侧之间；第一传动轮（92），所述第一传动轮（92）固接于所述转动轴（91）上，其数量为两个；输送带（94），所述输送带（94）绕在每侧所述第一传动轮（92）与所述第二传动轮（93）之间，其固定穿接于每侧两块所述滑动底座（4）一侧之间；手轮（95），所述手轮（95）固定套装于所述转动轴（91）其中一端；把手（96），所述把手（96）固接于远离所述固定支架（1）的所述手轮（95）一侧偏心位置。

6.如权利要求5所述的一种搓衣板加工设备，其特征在于，还包括有：定位板（12），所述定位板（12）固接于所述固定支架（1）内一侧；收集框（10），所述收集框（10）放置于所述固定支架（1）内，其一端与所述定位板（12）接触配合；移动滑轮（11），所述移动滑轮（11）对称式的安装于远离所述固定架（67）的所述收集框（10）外一侧。

7.如权利要求6所述的一种搓衣板加工设备，其特征在于，还包括有：调节块（13），所述调节块（13）对称式的固接于远离所述定位板（12）的所述收集框（10）外一侧；滑动支架（14），所述滑动支架（14）滑动式的套装于两块所述调节块（13）之间；限位杆（15），所述限位杆（15）固接于朝向所述定位板（12）的所述滑动支架（14）端部，其与所述固定支架（1）的凹处接触配合。

8.如权利要求7所述的一种搓衣板加工设备，其特征在于，所述斜槽橡胶板（83）的材质为橡胶。
