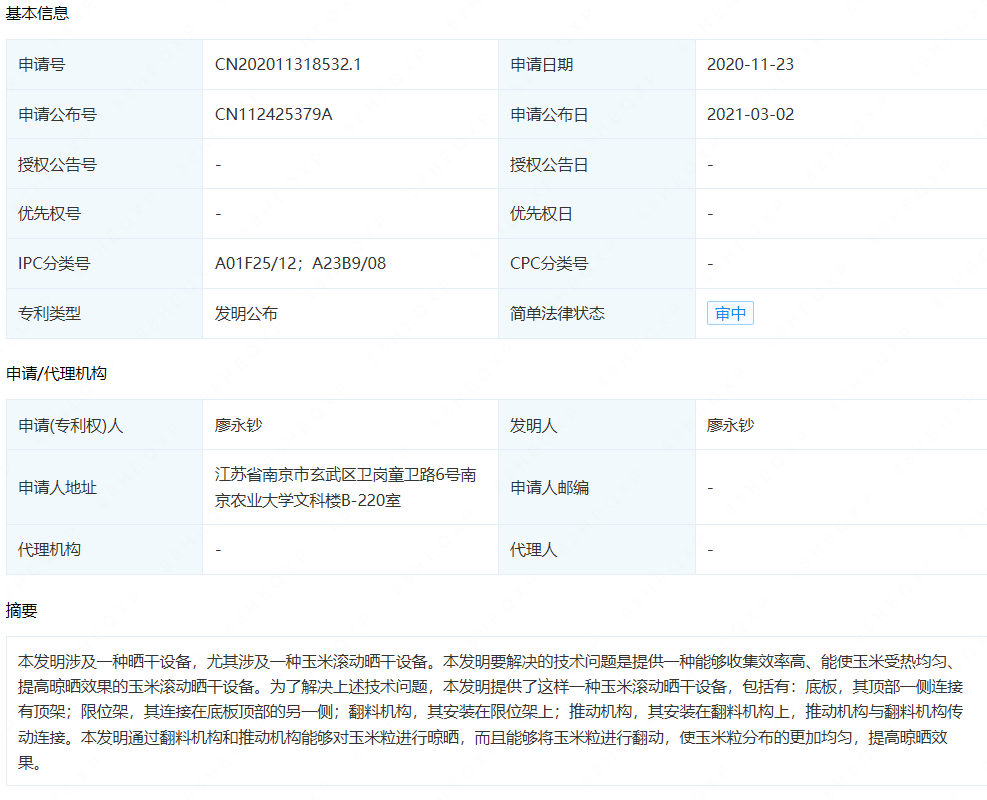

摘要： : 本发明涉及一种晒干设备，尤其涉及一种玉米滚动晒干设备。本发明要解决的技术问题是提供一种能够收集效率高、能使玉米受热均匀、提高晾晒效果的玉米滚动晒干设备。为了解决上述技术问题，本发明提供了这样一种玉米滚动晒干设备，包括有：底板，其顶部一侧连接有顶架；限位架，其连接在底板顶部的另一侧；翻料机构，其安装在限位架上；推动机构，其安装在翻料机构上，推动机构与翻料机构传动连接。本发明通过翻料机构和推动机构能够对玉米粒进行晾晒，而且能够将玉米粒进行翻动，使玉米粒分布的更加均匀，提高晾晒效果。

详情： :

1.一种玉米滚动晒干设备,其特征在于,包括有:底板(1),其顶部一侧连接有顶架(2);限位架(3),其连接在底板(1)顶部的另一侧;翻料机构(4),其安装在限位架(3)上;推动机构(5),其安装在翻料机构(4)上,推动机构(5)与翻料机构(4)传动连接。

2.根据权利要求1所述的一种玉米滚动晒干设备,其特征在于,翻料机构(4)包括有:连接轴(41),其转动式地连接在限位架(3)顶部;晾晒框(42),其连接在连接轴(41)上,晾晒框(42)架设在顶架(2)上;导滑架(43),其连接在晾晒框(42)的顶部;连接杆(44),其设有两根,两根连接杆(44)呈上下对称设置,两根连接杆(44)均滑动式地连接在导滑架(43)上;套管(45),其连接在上方连接杆(44)的底部;第一导杆(46),其滑动式地连接在套管(45)内,第一导杆(46)连接在下方的连接杆(44)上;第一弹簧(47),其连接在上下两侧的连接杆(44)之间;凹凸刮料板(48),其连接在下方连接杆(44)的底部。

3.根据权利要求2所述的一种玉米滚动晒干设备,其特征在于,推动机构(5)包括有:支撑架(51),其连接在晾晒框(42)上;减速电机(52),其安装在支撑架(51)上;第一直齿轮(53),其连接在减速电机(52)的输出轴上;第一齿条架(54),其滑动式地连接在支撑架(51)上,第一齿条架(54)与第一直齿轮(53)相啮合;导向卡箍(55),其滑动式地连接在上方连接杆(44)的一端,导向卡箍(55)与第一齿条架(54)的端部相连接。

4.根据权利要求3所述的一种玉米滚动晒干设备,其特征在于,还包括有接料机构(6),接料机构(6)包括有:第一固定架(61),其连接在底板(1)的顶部;漏斗(62),其连接在第一固定架(61)上;导向块(63),其安装在第一固定架(61)上;第二导杆(64),其滑动式地连接在导向块(63)上;夹块(65),其连接在第二导杆(64)的一端;拉块(66),其连接在夹块(65)上;第二弹簧(67),其连接在拉块(66)与导向块(63)之间。

5.根据权利要求4所述的一种玉米滚动晒干设备,其特征在于,还包括有卸料机构(7),卸料机构(7)包括有:第二固定架(71),其连接在底板(1)上;气缸(72),其固定连接在第二固定架(71)上;第二齿条架(73),其连接在气缸(72)的气杆上;第二直齿轮(74),其连接在连接轴(41)的端部,第二直齿轮(74)与第二齿条架(73)啮合。

6.根据权利要求5所述的一种玉米滚动晒干设备,其特征在于,还包括有开合机构(8),开合机构(8)包括有:竖板(80),其连接在底板(1)上;第三直齿轮(81),其转动式地连接在竖板(80)的顶部,第三直齿轮(81)与第二直齿轮(74)啮合;导线轮(82),其连接在第三直齿轮(81)上;挡板(83),其滑动式地连接在晾晒框(42)的一端;第三固定架(84),其连接在晾晒框(42)的顶部;导线架(85),其设有两个,两个导线架(85)分别连接在第三固定架(84)和晾晒框(42)上;绳索(86),其穿插在两个导线架(85)内,绳索(86)的一端与挡板(83)相连接另一端绕接在导线轮(82)上;伸缩杆(87),其连接在第三固定架(84)与挡板(83)之间;第三弹簧(88),其连接在第三固定架(84)与挡板(83)之间,第三弹簧(88)套设在伸缩杆(87)外侧。

7.根据权利要求6所述的一种玉米滚动晒干设备,其特征在于,还包括有进给机构(9),进给机构(9)包括有:挡杆(91),其连接在下方连接杆(44)的一端;第一楔形块(92),其连接在晾晒框(42)侧面的一端;第二楔形块(93),其连接在晾晒框(42)侧面的另一端。

8.根据权利要求2所述的一种玉米滚动晒干设备,其特征在于,导滑架(43)下方滑槽的右端呈45度倾斜设置。
