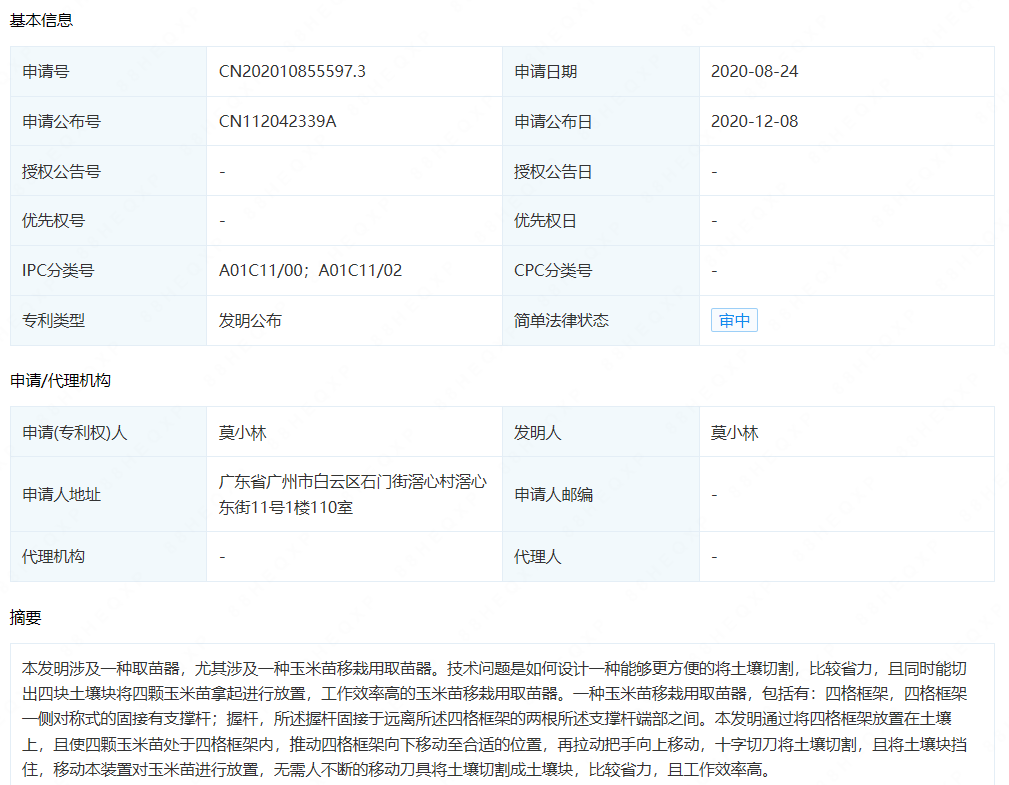

摘要： : 本发明涉及一种取苗器，尤其涉及一种玉米苗移栽用取苗器。技术问题是如何设计一种能够更方便的将土壤切割，比较省力，且同时能切出四块土壤块将四颗玉米苗拿起进行放置，工作效率高的玉米苗移栽用取苗器。一种玉米苗移栽用取苗器，包括有：四格框架，四格框架一侧对称式的固接有支撑杆；握杆，所述握杆固接于远离所述四格框架的两根所述支撑杆端部之间。本发明通过将四格框架放置在土壤上，且使四颗玉米苗处于四格框架内，推动四格框架向下移动至合适的位置，再拉动把手向上移动，十字切刀将土壤切割，且将土壤块挡住，移动本装置对玉米苗进行放置，无需人不断的移动刀具将土壤切割成土壤块，比较省力，且工作效率高。

详情： :

1.一种玉米苗移栽用取苗器，其特征在于，包括有：四格框架（1），所述四格框架（1）一侧对称式的固接有支撑杆（2）；握杆（3），所述握杆（3）固接于远离所述四格框架（1）的两根所述支撑杆（2）端部之间；切割机构（4），安装于所述四格框架（1）上，其与所述四格框架（1）配合，用于将土壤切割。

2.根据权利要求1所述的一种玉米苗移栽用取苗器，其特征在于，切割机构（4）包括有：活动杆（41），所述活动杆（41）滑动式的穿接于所述四格框架（1）中部，其靠近所述支撑杆（2）的一侧周向开有螺旋槽（42）；十字切刀（46），所述十字切刀（46）固接于靠近所述四格框架（1）的所述活动杆（41）端部，其与所述四格框架（1）配合；滑套（43），所述滑套（43）滑动式的套装于所述活动杆（41）上，其朝向所述十字切刀（46）的一侧与朝向所述握杆（3）的所述四格框架（1）一侧之间连接有第一弹簧（44），所述第一弹簧（44）套在所述活动杆（41）上；把手（45），所述把手（45）固接于所述滑套（43）外一侧周向；滚轴（47），所述滚轴（47）滑动式的放置于所述螺旋槽（42）内，其与所述滑套（43）内一侧固定连接。

3.根据权利要求2所述的一种玉米苗移栽用取苗器，其特征在于，还包括有限位机构（5），限位机构（5）包括有：磁铁环（55），所述磁铁环（55）固接于朝向所述十字切刀（46）的所述握杆（3）一侧中部；导向槽（54），所述导向槽（54）开于远离所述十字切刀（46）的所述活动杆（41）一侧中部；T型杆（53），所述T型杆（53）滑动式的放置于所述导向槽（54）内，其一侧为斜槽；滑杆（51），所述滑杆（51）固接于远离所述十字切刀（46）的所述T型杆（53）外一侧，其远离所述十字切刀（46）的端部贯穿所述把手（45）固接有磁铁块（52），所述磁铁块（52）与所述磁铁环（55）配合；限位杆（56），所述限位杆（56）滑动式的穿接于所述导向槽（54）一侧，其与所述滚轴（47）配合，且所述限位杆（56）其中一端位于所述T型杆（53）的斜槽内；第二弹簧（57），所述第二弹簧（57）套装于所述限位杆（56）上，其一端与靠近所述T型杆（53）的所述限位杆（56）一侧固定连接，另一端与所述导向槽（54）一侧固定连接。

4.根据权利要求3所述的一种玉米苗移栽用取苗器，其特征在于，还包括有：通孔（6），所述通孔（6）开于所述握杆（3）一侧，其与所述磁铁环（55）内连通；固定轴（7），所述固定轴（7）固接于所述通孔（6）两侧之间；L型杆（8），所述L型杆（8）转动式的连接于所述固定轴（7）一侧周向，其朝向所述十字切刀（46）的端部位于所述通孔（6）外与所述磁铁块（52）接触配合。

5.根据权利要求4所述的一种玉米苗移栽用取苗器，其特征在于，还包括有：橡胶环（9），所述橡胶环（9）固接于远离所述磁铁块（52）的所述L型杆（8）端部。
