售价 : 询价

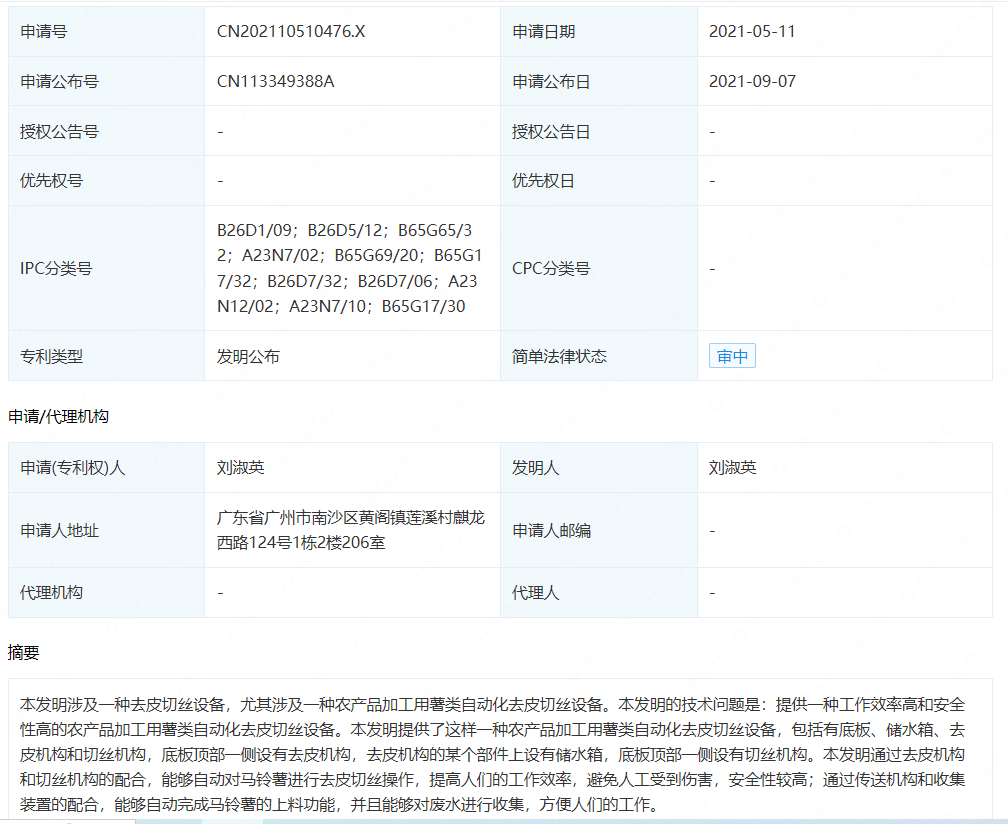

摘要： : 本发明涉及一种去皮切丝设备，尤其涉及一种农产品加工用薯类自动化去皮切丝设备。本发明的技术问题是：提供一种工作效率高和安全性高的农产品加工用薯类自动化去皮切丝设备。本发明提供了这样一种农产品加工用薯类自动化去皮切丝设备，包括有底板、储水箱、去皮机构和切丝机构，底板顶部一侧设有去皮机构，去皮机构的某个部件上设有储水箱，底板顶部一侧设有切丝机构。本发明通过去皮机构和切丝机构的配合，能够自动对马铃薯进行去皮切丝操作，提高人们的工作效率，避免人工受到伤害，安全性较高；通过传送机构和收集装置的配合，能够自动完成马铃薯的上料功能，并且能够对废水进行收集，方便人们的工作。

详情： :

1.一种农产品加工用薯类自动化去皮切丝设备，包括有底板（1）和储水箱（2），其特征在于，还包括有去皮机构（3）和切丝机构（4），底板（1）顶部一侧设有去皮机构（3），去皮机构（3）的某个部件上设有储水箱（2），底板（1）顶部一侧设有切丝机构（4）。

2.根据权利要求1所述的一种农产品加工用薯类自动化去皮切丝设备，其特征在于，去皮机构（3）包括有第一支撑架（30）、第一出水管（31）、第一开关（32）、第一支撑板（33）、搅拌桶（34）、第一挡板（35）、搅拌辊（36）、第二支撑架（37）、伺服电机（38）、第一旋转轴（39）和第一皮带轮组件（310），底板（1）顶部一侧设有第一支撑架（30），第一支撑架（30）顶部与储水箱（2）连接，储水箱（2）底部一侧设有第一出水管（31），第一出水管（31）上滑动式设有第一开关（32），第一支撑架（30）一侧中部对称设有第一支撑板（33），第一支撑板（33）顶部之间设有搅拌桶（34），搅拌桶（34）一侧下部转动式设有第一挡板（35），搅拌桶（34）内侧底部转动式设有搅拌辊（36），搅拌辊（36）与第一出水管（31）转动式连接，底板（1）顶侧中部设有第二支撑架（37），第二支撑架（37）顶部设有伺服电机（38），伺服电机（38）输出轴上设有第一旋转轴（39），第一旋转轴（39）上部与搅拌辊（36）上部之间设有第一皮带轮组件（310）。

3.根据权利要求2所述的一种农产品加工用薯类自动化去皮切丝设备，其特征在于，切丝机构（4）包括有滑槽（40）、第三支撑架（41）、第二支撑板（42）、推动板（43）、切丝刀片（44）、气缸（45）和收集框（46），底板（1）顶部一侧中部设有滑槽（40），滑槽（40）与第一挡板（35）连接，底板（1）顶部一侧设有第三支撑架（41），滑槽（40）一侧上部设有第二支撑板（42），第三支撑架（41）上部设有气缸（45），气缸（45）活塞杆底部设有推动板（43），第二支撑板（42）内侧设有切丝刀片（44），底板（1）顶部一侧设有收集框（46）。

4.根据权利要求3所述的一种农产品加工用薯类自动化去皮切丝设备，其特征在于，还包括有收集装置（6），收集装置（6）包括有放置箱（60）、第二出水管（61）和第二开关（62），底板（1）顶部一侧设有放置箱（60），储水箱（2）底部一侧设有第二出水管（61），第二出水管（61）另一端与放置箱（60）连接，第二出水管（61）下部滑动式设有第二开关（62）。

5.根据权利要求4所述的一种农产品加工用薯类自动化去皮切丝设备，其特征在于，还包括有传送机构（5），传送机构（5）包括有第四支撑架（50）、第五支撑架（51）、第二皮带轮组件（52）、滤水框（53）和锥齿轮组件（54），底板（1）顶部一侧设有两个第四支撑架（50），放置箱（60）内壁底部一侧对称设有第五支撑架（51），第四支撑架（50）上部与第五支撑架（51）上部之间转动式设有第二皮带轮组件（52），第二皮带轮组件（52）上均匀设有滤水框（53），第二皮带轮组件（52）一侧与第一旋转轴（39）下部之间设有锥齿轮组件（54）。

6.根据权利要求2所述的一种农产品加工用薯类自动化去皮切丝设备，其特征在于，第一旋转轴（39）的形状是圆柱形。
