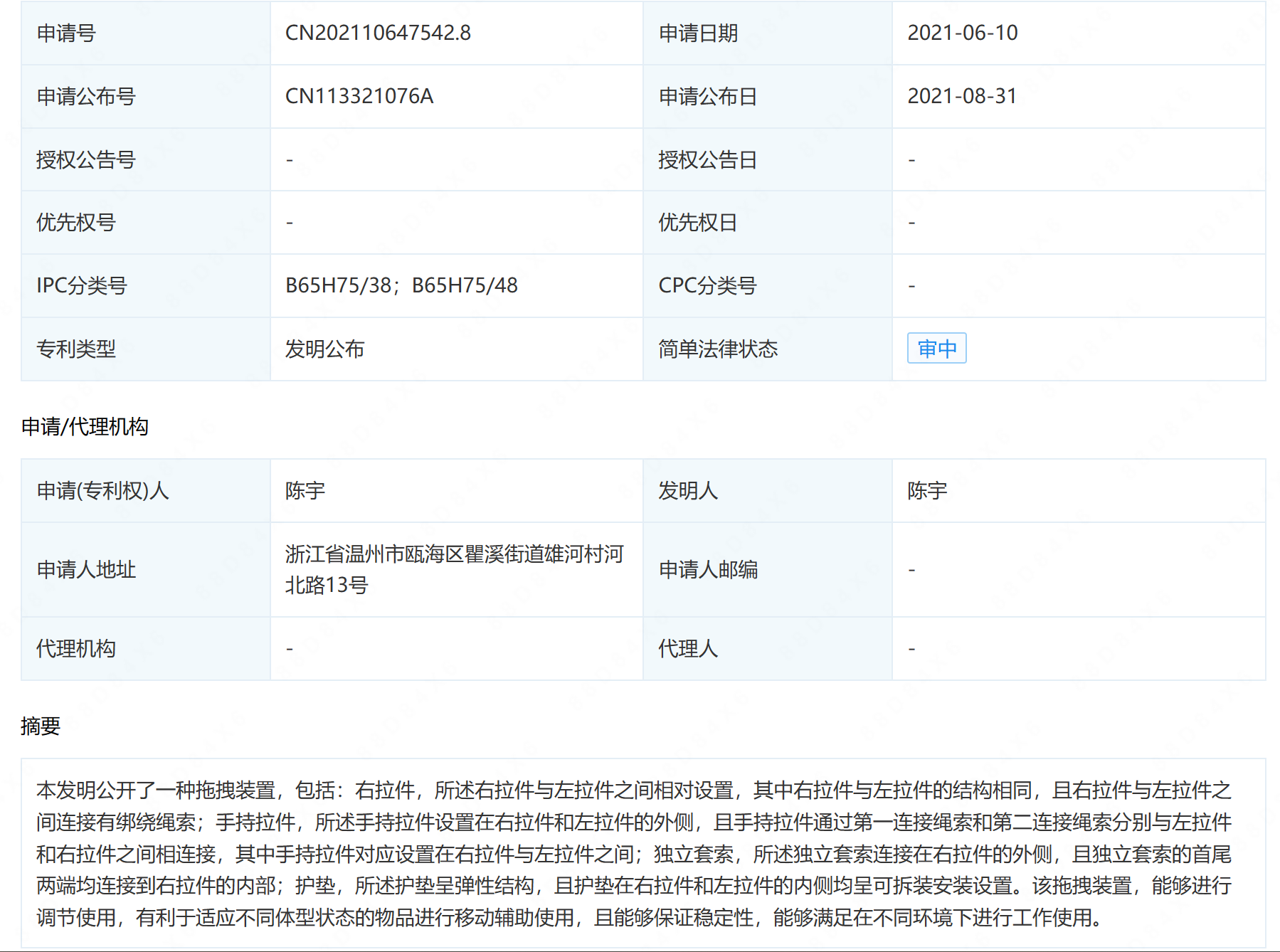

摘要： : 本发明公开了一种拖拽装置，包括：右拉件，所述右拉件与左拉件之间相对设置，其中右拉件与左拉件的结构相同，且右拉件与左拉件之间连接有绑绕绳索；手持拉件，所述手持拉件设置在右拉件和左拉件的外侧，且手持拉件通过第一连接绳索和第二连接绳索分别与左拉件和右拉件之间相连接，其中手持拉件对应设置在右拉件与左拉件之间；独立套索，所述独立套索连接在右拉件的外侧，且独立套索的首尾两端均连接到右拉件的内部；护垫，所述护垫呈弹性结构，且护垫在右拉件和左拉件的内侧均呈可拆装安装设置。该拖拽装置，能够进行调节使用，有利于适应不同体型状态的物品进行移动辅助使用，且能够保证稳定性，能够满足在不同环境下进行工作使用。

详情： :

1.一种拖拽装置,其特征在于,包括:右拉件(101),所述右拉件(101)与左拉件(102)之间相对设置,其中右拉件(101)与左拉件(102)的结构相同,且右拉件(101)与左拉件(102)之间连接有绑绕绳索(104);手持拉件(103),所述手持拉件(103)设置在右拉件(101)和左拉件(102)的外侧,且手持拉件(103)通过第一连接绳索(105)和第二连接绳索(106)分别与左拉件(102)和右拉件(101)之间相连接,其中手持拉件(103)对应设置在右拉件(101)与左拉件(102)之间;独立套索(107),所述独立套索(107)连接在右拉件(101)的外侧,且独立套索(107)的首尾两端均连接到右拉件(101)的内部;护垫(108),所述护垫(108)呈弹性结构,且护垫(108)在右拉件(101)和左拉件(102)的内侧均呈可拆装安装设置。

2.根据权利要求1所述的一种拖拽装置,其特征在于:所述右拉件(101)包括:第一固定座板(11),所述第一固定座板(11)的顶面和底面均通过螺丝或铆钉分别固定安装有第一上盖板(12)和第一下盖板(13),其中第一上盖板(12)和第一下盖板(13)与第一固定座板(11)之间均对应覆盖贴合;第一轴承(14),所述第一轴承(14)呈对称设置在第一固定座板(11)、第一上盖板(12)和第一下盖板(13)的内部,其中第一固定座板(11)、第一上盖板(12)和第一下盖板(13)的内部的第一轴承(14)呈上下竖直对应;同时第一固定座板(11)的内侧上层开设有与第一上盖板(12)围合构成的上腔体(111),且第一固定座板(11)的内侧下层设置有与第一下盖板(13)围合构成的下腔体(112),其中所述上腔体(111)的边侧开设有位于第一固定座板(11)顶部内侧用于绑绕绳索(104)穿插的穿绳洞(115),所述下腔体(112)的边侧设置有位于第一固定座板(11)底部内侧的用于护垫(108)连接的连接筒(113);所述第一固定座板(11)的外侧还连接有用于与第二连接绳索(106)固定连接的把杆(114),且第一固定座板(11)的外侧顶面中部开设有连接孔(116)。

3.根据权利要求2所述的一种拖拽装置,其特征在于:所述右拉件(101)还包括:第一轴杆(15),所述第一轴杆(15)通过第一轴承(14)对应转动连接在第一固定座板(11)、第一上盖板(12)和第一下盖板(13)的内侧,且第一轴杆(15)的中部通过第一轴承(14)限位安装在第一固定座板(11)的内侧,其中第一轴杆(15)的中部下方安装有位于下腔体(112)的顶部的限位轮(151),且第一轴杆(15)的底端外侧连接有位于下腔体(112)的底部的卷簧(152),同时第一轴杆(15)的中部上方位于上腔体(111)的内部的部分呈光杆结构,所述卷簧(152)的外侧固定连接在第一下盖板(13)顶面的围板(131)的内侧;固定杆(16),所述固定杆(16)在第一固定座板(11)的外侧呈转动安装在第一固定座板(11)与第一下盖板(13)之间,且固定杆(16)的外侧对应连接有与限位轮(151)之间对应啮合的限位爪(161);支撑杆(17),所述支撑杆(17)呈对应卡合安装在第一固定座板(11)与第一下盖板(13)之间,且支撑杆(17)的外侧安装有呈弹性结构的压片(171),其中支撑杆(17)的两端均呈矩形凸出结构,且支撑杆(17)的外侧关于限位轮(151)的上下对称设置有2片压片(171);拉绳(18),所述拉绳(18)的顶端固定有固定钉(181),且拉绳(18)的末端对应连接在压杆(182)的底端,其中压杆(182)的底端贯穿第二连接绳索(106)与套筒(184)之间对应卡合,且套筒(184)对应固定在第一下盖板(13)的顶面。

4.根据权利要求3所述的一种拖拽装置,其特征在于:所述限位轮(151)与第一轴杆(15)之间呈一体化固定安装,且限位轮(151)与限位爪(161)之间构成棘轮棘爪机构,其中限位爪(161)对应转动安装在固定杆(16)的外侧。

5.根据权利要求3所述的一种拖拽装置,其特征在于:所述压片(171)的顶端对应贴合接触在限位爪(161)的外侧,且限位爪(161)通过固定钉(181)与拉绳(18)之间固定连接,其中固定钉(181)对应贯穿在2片压片(171)之间,且拉绳(18)的末端对应贯穿限位槽(185)连接在位于套筒(184)内侧的压杆(182)的末端,并且压杆(182)通过其外侧的弹簧(183)弹性安装在连接孔(116)的上方。

6.根据权利要求3所述的一种拖拽装置,其特征在于:所述拉绳(18)的中部设置有用于其中部弯折的第一限位卡块(186),所述第一限位卡块(186)的底端固定在第一下盖板(13)的顶面,且第一限位卡块(186)的上方卡合插接有固定在第一固定座板(11)底面的连接插件(187)。

7.根据权利要求3所述的一种拖拽装置,其特征在于:所述右拉件(101)还包括:第二轴杆(19),所述第二轴杆(19)与第一轴杆(15)之间呈对称安装在第一固定座板(11)的内侧,且第二轴杆(19)的安装方式与第一轴杆(15)的安装方式相同。

8.根据权利要求1或2所述的一种拖拽装置,其特征在于:所述手持拉件(103)包括:第二固定座板(21),所述第二固定座板(21)与第一固定座板(11)的结构相同,且第二固定座板(21)的底部固定有第二下盖板(22),并且第二固定座板(21)的顶部固定有第二上盖板(23),其中第二固定座板(21)的外侧固定有抓持件(26);第二轴承(24),所述第二轴承(24)在第二固定座板(21)、第二下盖板(22)和第二上盖板(23)的内侧呈上下竖直对应设置,且第二轴承(24)的内侧对应连接有第三轴杆(25);其中第三轴杆(25)在第二固定座板(21)的内侧呈对称设置有2组,且第三轴杆(25)的外侧设置有位于第二下盖板(22)的中部的第二限位卡块(188)。

9.根据权利要求8所述的一种拖拽装置,其特征在于:所述第三轴杆(25)的外侧底部安装有限位轮(151),且第三轴杆(25)的底部外侧安装有卷簧(152),同时第三轴杆(25)的外侧依次设置有固定杆(16)和支撑杆(17)。

10.根据权利要求8所述的一种拖拽装置,其特征在于:所述第二固定座板(21)内部左侧的第三轴杆(25)通过第一连接绳索(105)与左拉件(102)外侧的把杆(114)之间相连接,且第二固定座板(21)内部右侧的第三轴杆(25)通过第二连接绳索(106)与右拉件(101)外侧的把杆(114)之间相连接,同时右拉件(101)的内侧通过第一轴杆(15)和第二轴杆(19)分别与独立套索(107)的首尾相连。
