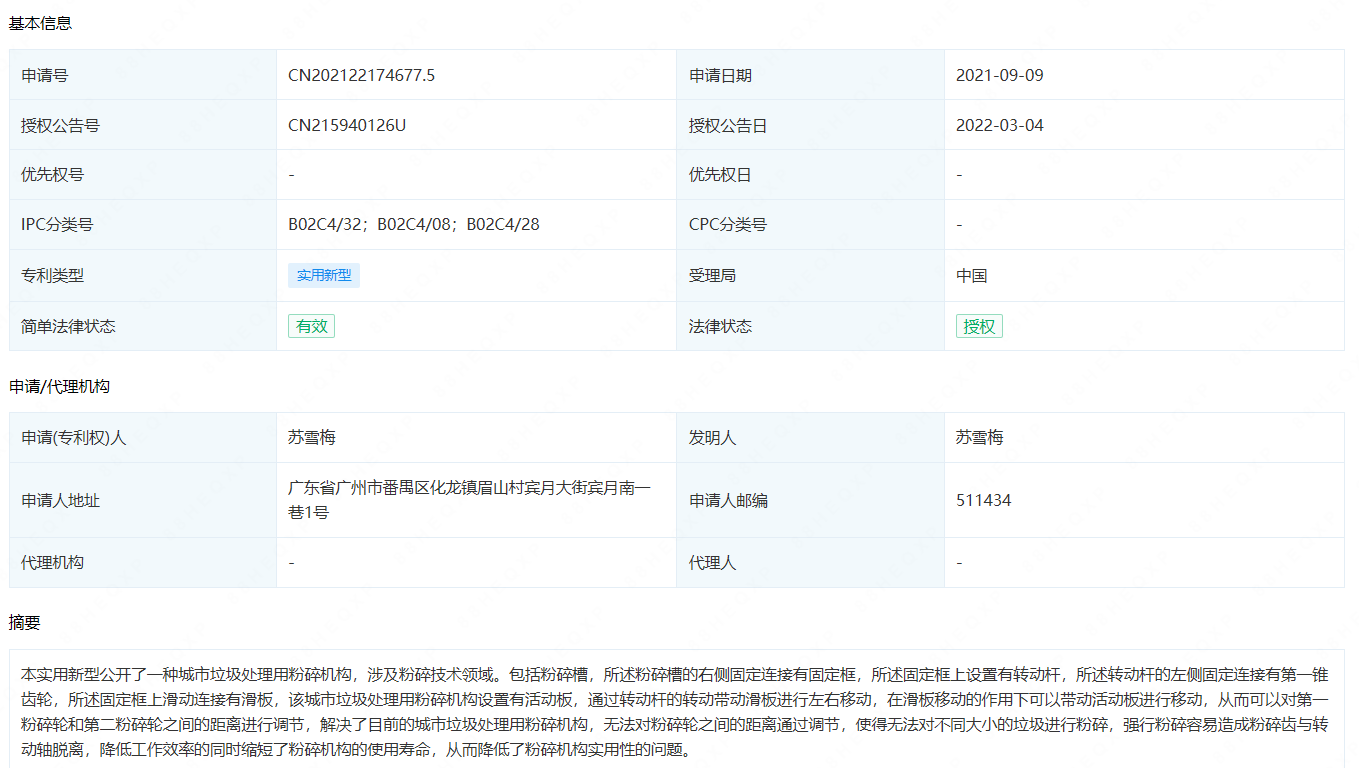

摘要： : 本实用新型公开了一种城市垃圾处理用粉碎机构，涉及粉碎技术领域。包括粉碎槽，所述粉碎槽的右侧固定连接有固定框，所述固定框上设置有转动杆，所述转动杆的左侧固定连接有第一锥齿轮，所述固定框上滑动连接有滑板，该城市垃圾处理用粉碎机构设置有活动板，通过转动杆的转动带动滑板进行左右移动，在滑板移动的作用下可以带动活动板进行移动，从而可以对第一粉碎轮和第二粉碎轮之间的距离进行调节，解决了目前的城市垃圾处理用粉碎机构，无法对粉碎轮之间的距离通过调节，使得无法对不同大小的垃圾进行粉碎，强行粉碎容易造成粉碎齿与转动轴脱离，降低工作效率的同时缩短了粉碎机构的使用寿命，从而降低了粉碎机构实用性的问题。

详情： :

1.一种城市垃圾处理用粉碎机构,包括粉碎槽(1),其特征在于:所述粉碎槽(1)的右侧固定连接有固定框(2),所述固定框(2)上设置有转动杆(8),所述转动杆(8)的左侧固定连接有第一锥齿轮(11),所述固定框(2)上滑动连接有滑板(9),所述滑板(9)上固定连接有齿条(10),所述固定框(2)上转动连接有第一齿轮(13),所述第一齿轮(13)的顶部与齿条(10)啮合,所述第一齿轮(13)上固定连接有第二锥齿轮(12),所述第一锥齿轮(11)与第二锥齿轮(12)啮合,所述滑板(9)的左侧与连接杆(7)的一端铰接,所述粉碎槽(1)上固定连接有固定槽(4),带动固定槽(4)的内部固定连接有第一弹簧(5),所述第一弹簧(5)的左侧固定连接有活动板(6),所述活动板(6)与连接杆(7)的另一端铰接,所述活动板(6)的左侧转动连接有第一粉碎轮(22),所述粉碎槽(1)上固定连接有引流板(3)。

2 .根据权利要求1所述的一种城市垃圾处理用粉碎机构,其特征在于:所述固定框(2)上转动连接有第二齿轮(14),所述第二齿轮(14)的顶部与第一齿轮(13)的底部啮合,所述第二齿轮(14)上固定连接有棘轮(15),所述固定框(2)上转动连接有螺母(16),所述螺母(16)上螺纹连接有螺纹杆(17),所述螺纹杆(17)的顶部固定连接有第一固定板(18),所述第一固定板(18)上活动连接有棘爪(19),所述棘轮(15)的底部与棘爪(19)啮合。

3 .根据权利要求2所述的一种城市垃圾处理用粉碎机构,其特征在于:所述固定框(2)上固定连接有伸缩杆(21),所述伸缩杆(21)的顶部与第一固定板(18)固定连接。

4 .根据权利要求2所述的一种城市垃圾处理用粉碎机构,其特征在于:所述固定板(18)上固定连接有第二弹簧(20),所述第二弹簧(20)的顶部与棘爪(19)活动连接。

5 .根据权利要求1所述的一种城市垃圾处理用粉碎机构,其特征在于:所述粉碎槽(1)上固定连接有第二固定板(23),所述第二固定板(23)的右侧与第二粉碎轮(24)转动连接。

6 .根据权利要求1所述的一种城市垃圾处理用粉碎机构,其特征在于:所述滑板(9)穿过粉碎槽(1),所述滑板(9)与粉碎槽(1)活动连接,所述引流板(3)的底部与滑板(9)滑动连接。
