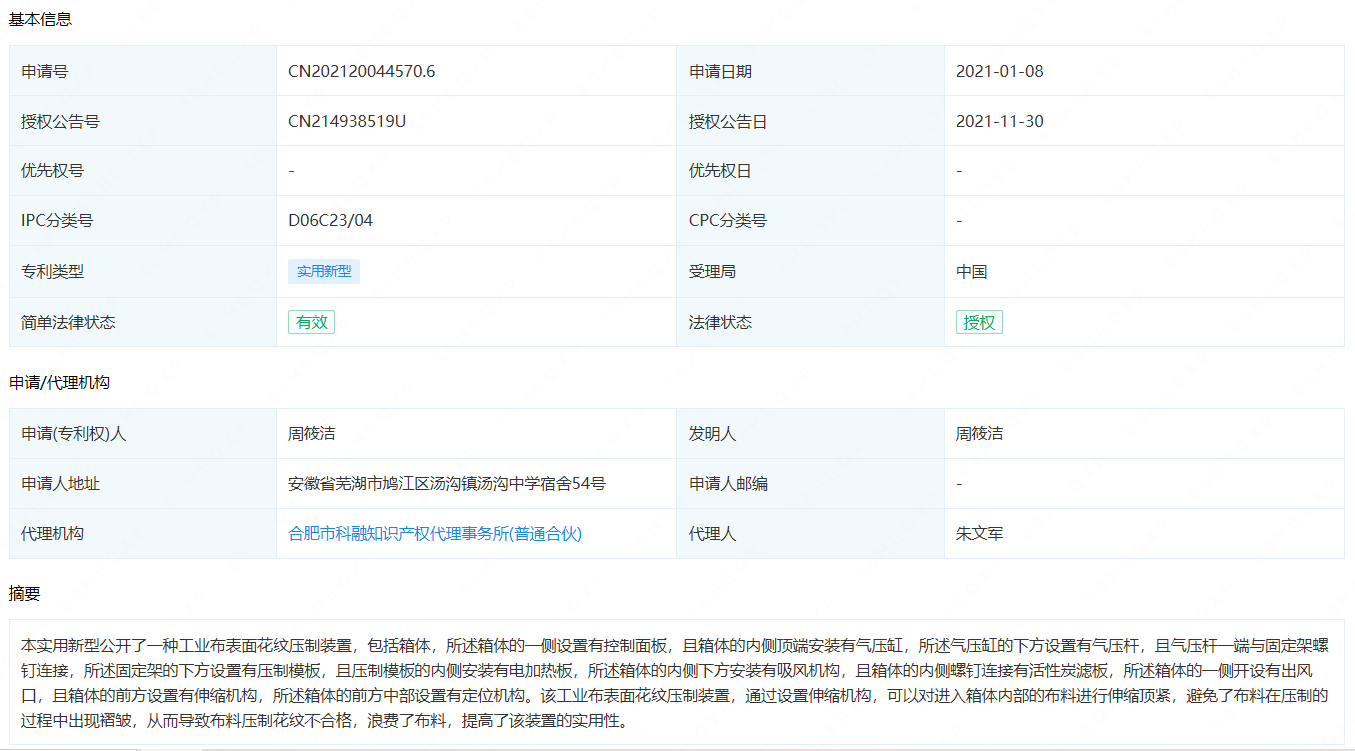

摘要： : 本实用新型公开了一种工业布表面花纹压制装置，包括箱体，所述箱体的一侧设置有控制面板，且箱体的内侧顶端安装有气压缸，所述气压缸的下方设置有气压杆，且气压杆一端与固定架螺钉连接，所述固定架的下方设置有压制模板，且压制模板的内侧安装有电加热板，所述箱体的内侧下方安装有吸风机构，且箱体的内侧螺钉连接有活性炭滤板，所述箱体的一侧开设有出风口，且箱体的前方设置有伸缩机构，所述箱体的前方中部设置有定位机构。该工业布表面花纹压制装置，通过设置伸缩机构，可以对进入箱体内部的布料进行伸缩顶紧，避免了布料在压制的过程中出现褶皱，从而导致布料压制花纹不合格，浪费了布料，提高了该装置的实用性。

详情： :

1.一种工业布表面花纹压制装置,包括箱体(1),其特征在于:所述箱体(1)的一侧设置 有控制面板(2),且箱体(1)的内侧顶端安装有气压缸(3),所述气压缸(3)的下方设置有气压杆(4),且气压杆(4)一端与固定架(5)螺钉连接,所述固定架(5)的下方设置有压制模板(6),且压制模板(6)的内侧安装有电加热板(7),所述箱体(1)的内侧下方安装有吸风机构(8),且箱体(1)的内侧螺钉连接有活性炭滤板(9),所述箱体(1)的一侧开设有出风口(10),且箱体(1)的前方设置有伸缩机构(11),所述箱体(1)的前方中部设置有定位机构(12)。

2 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述固定架(5)与压制模板(6)卡合连接,且压制模板(6)的外侧为“凸”出状设置,所述固定架(5)的下表面为开槽式设计。

3 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述压制模板(6)的内侧与电加热板(7)的外侧紧密贴合,且电加热板(7)的外侧尺寸与压制模板(6)的内侧尺寸相匹配。

4 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述吸风机构(8)包括安装架(801)、防尘网(802)和吸风机(803),所述安装架(801)的内侧顶端安装有防尘网(802),所述安装架(801)的内部设置有吸风机(803),所述安装架(801)的一端与箱体(1)相互焊接。

5 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述活性炭滤板(9)的表面与箱体(1)的表面均为开孔式设计,且活性炭滤板(9)在箱体(1)的内侧下方等间距分布。

6 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述伸缩机构(11)包括固定套管(1101)、伸缩弹簧(1102)、连接杆(1103)和导向轮(1104),所述固定套管(1101)的内侧底端和顶端均焊接有伸缩弹簧(1102),所述伸缩弹簧(1102)的顶端和底端均焊接有连接杆(1103),所述连接杆(1103)的一端与导向轮(1104)螺钉连接,所述固定套管(1101)的一侧与箱体(1)螺钉连接。

7 .根据权利要求1所述的一种工业布表面花纹压制装置,其特征在于:所述定位机构(12)包括支撑套筒(1201)、定位销(1202)、支撑杆 (1203)、定位槽(1204)和定位挡板(1205),所述支撑套筒(1201)的表面设置有定位销(1202),所述支撑套筒(1201)的内侧套设有支撑杆(1203),所述支撑杆(1203)的表面开设有定位槽(1204),所述支撑杆(1203)的一端与定位挡板(1205)螺钉连接,所述支撑套筒(1201)的一侧与箱体(1)相互焊接。
