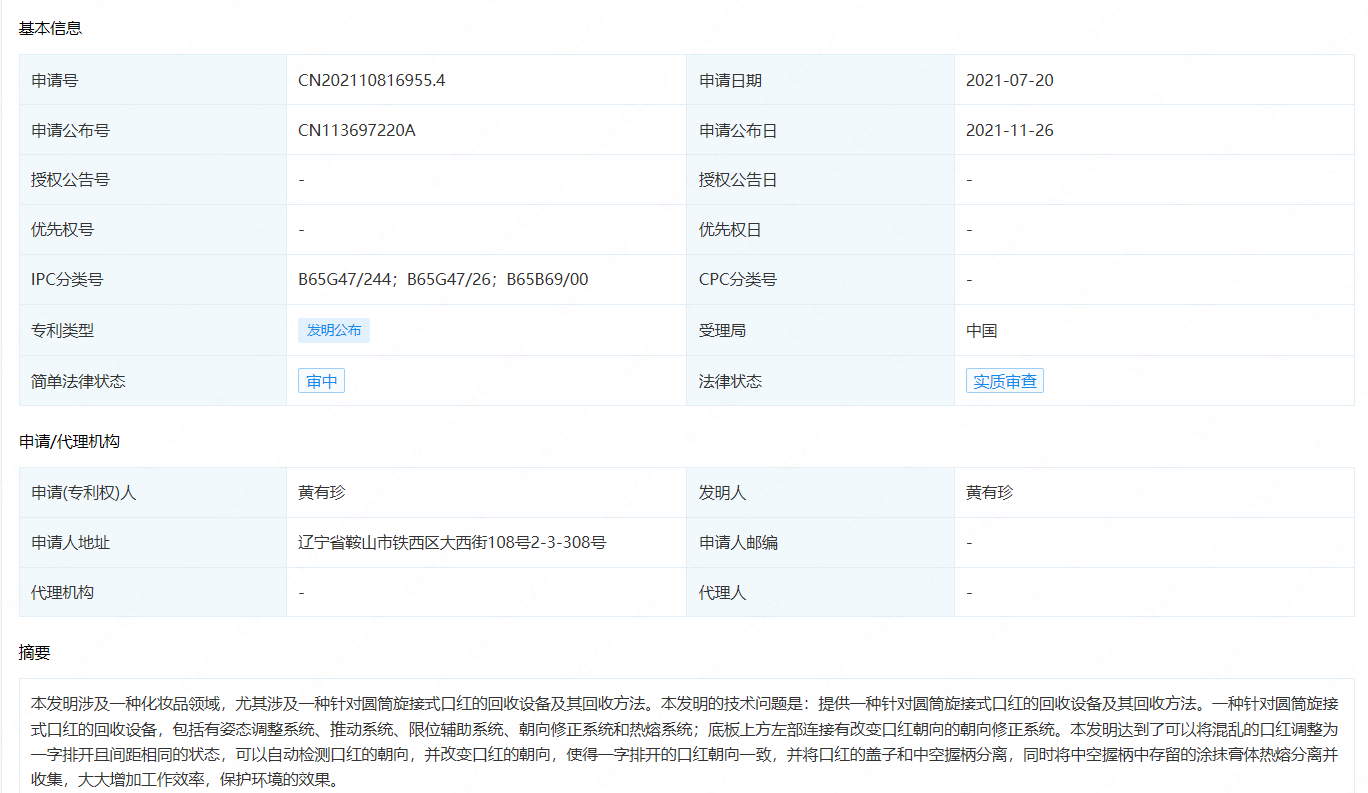

摘要： : 本发明涉及一种化妆品领域，尤其涉及一种针对圆筒旋接式口红的回收设备及其回收方法。本发明的技术问题是：提供一种针对圆筒旋接式口红的回收设备及其回收方法。一种针对圆筒旋接式口红的回收设备，包括有姿态调整系统、推动系统、限位辅助系统、朝向修正系统和热熔系统；底板上方左部连接有改变口红朝向的朝向修正系统。本发明达到了可以将混乱的口红调整为一字排开且间距相同的状态，可以自动检测口红的朝向，并改变口红的朝向，使得一字排开的口红朝向一致，并将口红的盖子和中空握柄分离，同时将中空握柄中存留的涂抹膏体热熔分离并收集，大大增加工作效率，保护环境的效果。

详情： :

1.一种针对圆筒旋接式口红的回收设备,包括有底板(1)、第一收集箱(2)、隔板(4)和 第二收集箱(5);底板(1)上方右侧与第一收集箱(2)进行固定连接;第一收集箱(2)中部与隔板(4)进行固定连接;底板(1)上方左部与第二收集箱(5)进行固定连接;其特征是:还包括有姿态调整系统、推动系统、限位辅助系统、朝向修正系统和热熔系统;底板(1)上方中部连接有将口红一字排开的姿态调整系统;第一收集箱(2)左部设置有推动口红移动的推动 系统,并且推动系统与隔板(4)进行固定连接;底板(1)上方左部连接有限位辅助系统;底板(1)上方左部连接有改变口红朝向的朝向修正系统;底板(1)上方左部连接有热熔系统;热熔系统位于朝向修正系统的左侧;限位辅助系统位于朝向修正系统和热熔系统下方。

2 .根据权利要求1所述的一种针对圆筒旋接式口红的回收设备,其特征是:姿态调整系 统包括有连接座(201)、电机(202)、第一传动轮(203)、第二传动轮(204)、第一转动杆 (205)、第一传动板(206)、第二传动板(207)、第一连接板(208)、第一限位座(209)、挡板 (210)、第二连接板(211)、第一锥齿轮(212)和下压组件;连接座(201)下方与底板(1)进行 固定连接;连接座(201)与电机(202)进行固定连接;电机(202)输出轴与第一传动轮(203) 进行固定连接;第一传动轮(203)外环面通过皮带与第二传动轮(204)进行传动连接;第二传动轮(204)与第一转动杆(205)外表面进行固定连接;第一转动杆(205)一端与第一传动板(206)进行固定连接;第一转动杆(205)另一端与第一锥齿轮(212)进行固定连接;第一传动板(206)通过转轴与第二传动板(207)进行传动连接;第二传动板(207)通过转轴与第一 连接板(208)进行传动连接;第一连接板(208)上方与第一限位座(209)进行固定连接;第一限位座(209)外表面与挡板(210)进行固定连接;第一限位座(209)上部开有十组第一半圆滑槽,形成十一组上凸部,第一限位座(209)两侧的上凸部分别固定连接有一组三角块,第 一限位座(209)中部的九组上凸部分别固定连接有一组弧形块;挡板(210)开有十组圆形开孔;第一限位座(209)下方与第二连接板(211)进行固定连接;底板(1)开有一组矩形开槽, 底板(1)通过矩形开槽与第二连接板(211)进行滑动连接;第一转动杆(205)与下压组件转动连接;第一锥齿轮(212)与下压组件啮合连接;下压组件与底板(1)固定连接。

3 .根据权利要求2所述的一种针对圆筒旋接式口红的回收设备,其特征是:下压组件包 括有第二锥齿轮(213)、第二转动杆(214)、第一连接架(215)、第三传动轮(216)、第四传动轮(217)、丝杆(218)、第二连接架(219)、第一L型板(220)、第一压板(221)、第二L型板 (222)、光杆(223)和第三连接架(224);第一锥齿轮(212)与第二锥齿轮(213)相互啮合;第二锥齿轮(213)与第二转动杆(214)外表面进行固定连接;第二转动杆(214)与第一连接架 (215)进行转动连接,并且第一连接架(215)下方与底板(1)进行固定连接,而且第一连接架 (215)与第一转动杆(205)进行转动连接;第二转动杆(214)与第三传动轮(216)进行固定连 接;第三传动轮(216)外环面通过皮带与第四传动轮(217)进行传动连接;第四传动轮(217)与丝杆(218)下方的光滑部位进行固定连接;丝杆(218)上下两侧均与第二连接架(219)进 行转动连接,并且第二连接架(219)下方与底板(1)进行固定连接;丝杆(218)的螺旋部位与第一L型板(220)进行传动连接;第一L型板(220)与第一压板(221)上方一侧进行固定连接; 第一压板(221)上方另一侧与第二L型板(222)进行固定连接;第二L型板(222)与光杆(223) 进行滑动连接;光杆(223)上下两侧均与第三连接架(224)进行固定连接;第三连接架(224)下方与底板(1)进行固定连接。

4 .根据权利要求3所述的一种针对圆筒旋接式口红的回收设备,其特征是:推动系统包括有第三连接板(301)、第一电动滑轨(302)、第一电动滑块(303)、第四连接板(304)和插杆 (305);第三连接板(301)远离第四连接板(304)的一侧与第一收集箱(2)内壁进行固定连 接;第三连接板(301)另一侧与隔板(4)进行固定连接;第三连接板(301)上方与第一电动滑轨(302)进行固定连接;第一电动滑轨(302)外表面与第一电动滑块(303)相互接触;第一电动滑块(303)与第四连接板(304)进行固定连接;第四连接板(304)与十组插杆(305)进行固定连接。

5 .根据权利要求4所述的一种针对圆筒旋接式口红的回收设备,其特征是:限位辅助系 统包括有第五连接板(401)、第二限位座(402)、第三限位座(403)、第一电动推杆(404)、限位杆(405)、第六连接板(406)和第四限位座(407);对称设置的两组第五连接板(401)下方均与底板(1)进行固定连接;两组第五连接板(401)上方均与第二限位座(402)进行固定连 接;第二限位座(402)上部开有十组第二半圆滑槽,并且远离限位杆(405)的一侧设置有倒角;第二限位座(402)上方连接有第三限位座(403);第三限位座(403)下部开有十组第三半 圆滑槽,并且远离限位杆(405)的一侧设置有倒角;第二限位座(402)和第三限位座(403)配合形成一个圆形通孔;底板(1)上方固定连接有第一电动推杆(404);第一电动推杆(404)上 方与限位杆(405)进行固定连接;底板(1)上方固定连接有两组对称设置的第六连接板 (406);两组第六连接板(406)分别与第四限位座(407)下方两侧进行固定连接;第四限位座 (407)上部开有十组第四半圆滑槽。

6 .根据权利要求5所述的一种针对圆筒旋接式口红的回收设备,其特征是:朝向修正系统包括有第四连接架(501)、电动转盘(502)、第二电动推杆(503)、铰接部件(504)和电动夹具(505);第四连接架(501)下方与底板(1)进行固定连接;第四连接架(501)与电动转盘 (502)的固定部进行固定连接;电动转盘(502)的转动部与第二电动推杆(503)进行固定连接;第二电动推杆(503)与铰接部件(504)进行固定连接;铰接部件(504)与电动夹具(505)进行固定连接;铰接部件(504)内部设置有角度检测器;电动夹具(505)活动连接有两组用于夹持口红的夹持臂;电动转盘(502)、第二电动推杆(503)、铰接部件(504)和电动夹具(505)均设置有十组,等距一字排开;十组电动夹具(505)位于第二限位座(402)和第四限位座(407)的空隙上方。

7 .根据权利要求6所述的一种针对圆筒旋接式口红的回收设备,其特征是:热熔系统包括有第五连接架(601)、第三电动推杆(602)、第二压板(603)、微型振动器(604)、第七连接板(605)和加热条(606);第五连接架(601)下方与底板(1)进行固定连接;第五连接架(601)与对称设置的两组第三电动推杆(602)进行固定连接;两组第三电动推杆(602)下方均与第二压板(603)进行固定连接;第二压板(603)上方中部固定连接有两组微型振动器(604);第二压板(603)与对称设置的两组第七连接板(605)进行固定连接;两组第七连接板(605)均与加热条(606)进行固定连接。

8 .根据权利要求4‑7任意一项所述的一种针对圆筒旋接式口红的回收设备,其特征是: 十组插杆(305)远离第四连接板(304)的一端均固定连接有一组圆板,并圆板半径与挡板 (210)的圆形开孔的半径一致。

9 .一种针对圆筒旋接式口红的回收方法,其特征是:包括以下工作步骤: 步骤一:加入口红,工作人员将十个口红加入姿态调整系统中; 步骤二:调整口红成水平状态,通过姿态调整系统将十组口红调整为等距分布的水平状态,且一字排开; 步骤三:改变口红的朝向,通过推动系统将口红转移到限位辅助系统上,同时位于朝向 修正系统的工作区域,通过朝向修正系统检测口红的朝向,同时对朝向相反的口红进行朝 向修正,使得口红的盖子朝向分离系统; 步骤四:分离盖子,通过推动系统再次推动口红移动,使得口红移动到分离系统的工作 区域,同时位于热熔系统的工作区域,通过分离系统将口红的盖子分离; 步骤五:热熔口红的涂抹膏体,通过热熔系统对口红进行加热,使得口红的涂抹膏体融 化,然后掉入第二收集箱(5)中收集; 步骤六:收集盖子和中空握柄,将口红的盖子和中空握柄转移到第一收集箱(2)中收集。
