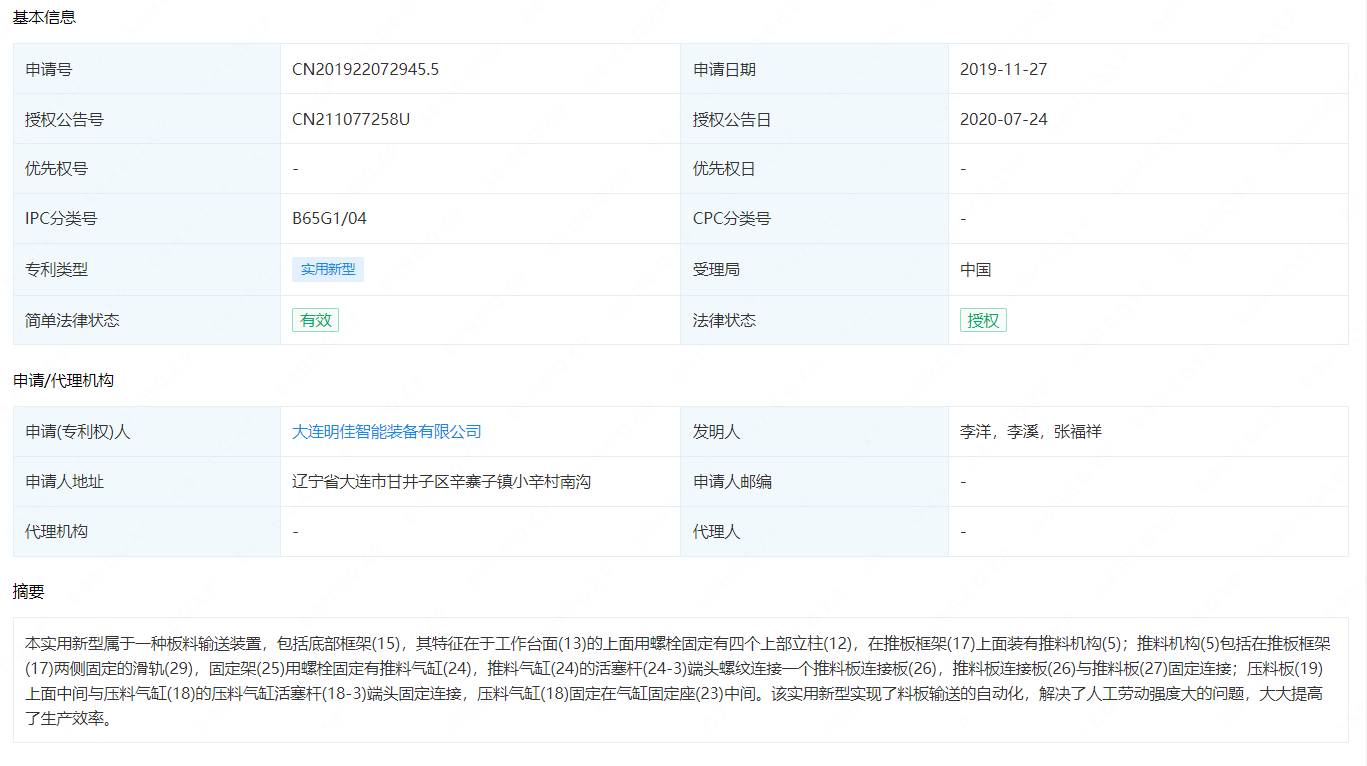

摘要： : 本实用新型属于一种板料输送装置，包括底部框架(15)，其特征在于工作台面(13)的上面用螺栓固定有四个上部立柱(12)，在推板框架(17)上面装有推料机构(5)；推料机构(5)包括在推板框架(17)两侧固定的滑轨(29)，固定架(25)用螺栓固定有推料气缸(24)，推料气缸(24)的活塞杆(24‑3)端头螺纹连接一个推料板连接板(26)，推料板连接板(26)与推料板(27)固定连接；压料板(19)上面中间与压料气缸(18)的压料气缸活塞杆(18‑3)端头固定连接，压料气缸(18)固定在气缸固定座(23)中间。该实用新型实现了料板输送的自动化，解决了人工劳动强度大的问题，大大提高了生产效率。

详情： :

1 .一种板料输送装置，包括底部框架(15)，在底部框架(15)的四个角上面用螺栓固定 有底部立柱(14)，在底部立柱(14)上端用螺栓固定有工作台面(13)；在工作台面(13)的上 面后部均匀分布固定有多个料仓(3)，料仓(3)由料仓前板(6)、料仓后板(8)及料仓侧板(7) 用螺栓连接在一起组成；料仓(3)的墙内插有料仓隔板(9)，料仓后板(8)跟工作台面(13)之 间留有间隙(10)；其特征在于工作台面(13)的上面用螺栓固定有四个上部立柱(12)，在上 部立柱(12)上端用螺栓固定有连结在一起的上部框架横梁(11)和上部框架纵梁(1)；在工 作台面(13)下面的每个料仓(3)的右侧用螺栓固定有连接纵梁(16)，在连接纵梁(16)上装 有推板框架(17)，在推板框架(17)上面装有推料机构(5)；推料机构(5)包括在推板框架 (17)两侧固定的滑轨(29)，滑轨(29)上滑动地与滑块(28)连接，滑块(28)用螺栓与固定架 (25)连接，固定架(25)用螺栓固定有推料气缸(24)，推料气缸(24)的活塞杆(24-3)端头螺 纹连接一个推料板连接板(26)，推料板连接板(26)与推料板(27)固定连接；推料板(27)的 后端装有导向柱(32)，导向柱(32)与缓冲板(30)设的孔滑动连接，缓冲板(30)装在推料板 (27)上，缓冲板(30)与推料板(27)之间装有弹簧(31)；在后面的上部框架横梁(11)的内侧 均匀分布装有压料机构(4)，压料机构(4)包括在上部框架横梁(11)上用螺栓固定的气缸固 定座(23)，在气缸固定座(23)的两侧上面固定导向套(22)，导向套(22)中活动地装有导向 轴(21)，导向轴(21)下端用螺栓固定一个固定座(20)，固定座(20)用螺栓固定一个压料板 (19)，压料板(19)上面中间与压料气缸(18)的压料气缸活塞杆(18-3)端头固定连接，压料 气缸(18)固定在气缸固定座(23)中间，压料板(19)装在两个料仓(3)之间。

2 .根据权利要求1所述的板料输送装置，其特征在于所述的工作台面(13)上面均匀分 布多个方形滑道(13-1)，方形滑道(13-1)上面和方形槽中活动装有推料板(27)和推料机构 (5)。

3 .根据权利要求1所述的板料输送装置，其特征在于所述的推板框架(17)上面两侧固 定有滑轨(29)，滑轨(29)与推料板(27)下面四个角用螺栓固定的滑块(28)下面设的燕尾槽 (28-1)滑动连接；推料板(27)装在方梁(34)上，方梁(34)固定在推料板底座(35)上，推料板 底座(35)装在连接纵梁(16)上。
