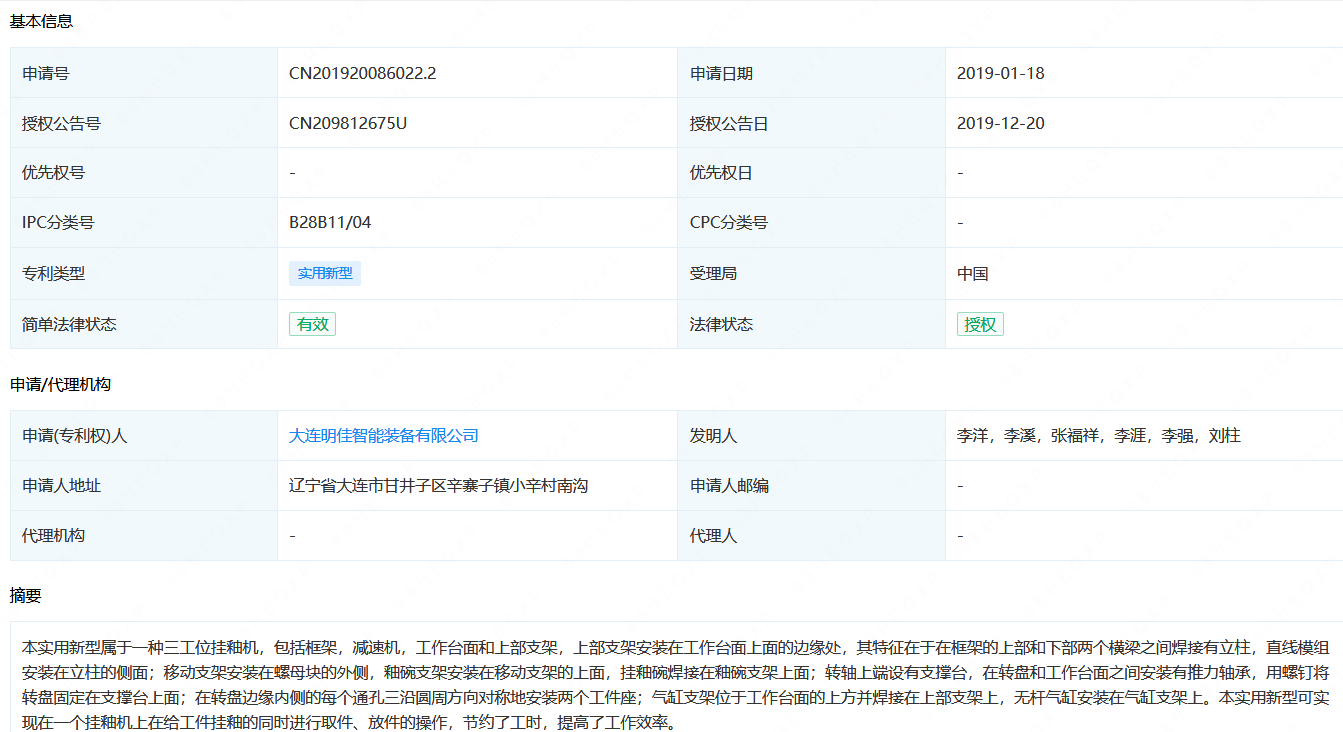

摘要： : 本实用新型属于一种三工位挂釉机，包括框架，减速机，工作台面和上部支架，上部支架安装在工作台面上面的边缘处，其特征在于在框架的上部和下部两个横梁之间焊接有立柱，直线模组安装在立柱的侧面；移动支架安装在螺母块的外侧，釉碗支架安装在移动支架的上面，挂釉碗焊接在釉碗支架上面；转轴上端设有支撑台，在转盘和工作台面之间安装有推力轴承，用螺钉将转盘固定在支撑台上面；在转盘边缘内侧的每个通孔三沿圆周方向对称地安装两个工件座；气缸支架位于工作台面的上方并焊接在上部支架上，无杆气缸安装在气缸支架上。本实用新型可实现在一个挂釉机上在给工件挂釉的同时进行取件、放件的操作，节约了工时，提高了工作效率。

详情： :

1 .一种三工位挂釉机，包括框架(5)，框架(5)的下部装有减速机(6)，减速机(6)同电气 控制系统连接，并予以控制；工作台面(4)安装在框架(5)的上表面，上部支架(1)安装在工 作台面(4)上面的边缘处，其特征在于在框架(5)的上部和下部焊接有横梁(5-2)，上下两个 横梁(5-2)之间焊接有立柱(5-1)，直线模组(7)安装在立柱(5-1)的侧面；直线模组(7)上的 模组电机(7-1)位于直线模组(7)的下部，模组电机(7-1)同电气控制系统连接，并予以控 制；位于直线模组(7)两导轨中间的丝杠(7-3)同模组电机(7-1)的输出轴连接，丝杠(7-3) 上活动安装有螺母块(7-2)，螺母块(7-2)可随着丝杠(7-3)的转动上下移动；移动支架(8) 安装在螺母块(7-2)的外侧，釉碗支架(9)安装在移动支架(8)的上面，挂釉碗(10)焊接在釉 碗支架(9)上面；工作台面(4)上设有通孔一(4-1)和通孔二(4-2)，挂釉碗(10)同通孔一(4- 1)是同心的，挂釉碗(10)可在通孔一(4-1)中上下移动；转轴(11)的下端同减速机(6)相连， 转轴(11)上端设有支撑台(11-1)，支撑台(11-1)穿过通孔二(4-2)；圆形的转盘(12)安装在 工作台面(4)的上方，在转盘(12)和工作台面(4)之间安装有推力轴承(13)；支撑台(11-1) 穿过推力轴承(13)的内孔并与转盘(12)用螺钉安装在一起；支撑台(11-1)、通孔二(4-2)、 推力轴承(13)和转盘(12)四者是同心的；在转盘(12)边缘内侧的圆周方向均匀地设有三个 通孔三(12-1)，每个通孔三(12-1)沿圆周方向对称地安装两个工件座(14)；气缸支架(2)位 于工作台面(4)的上方并焊接在上部支架(1)上，无杆气缸(3)安装在气缸支架(2)上，无杆 气缸(3)上面设有的左进出气口(3-1)和右进出气口(3-2)同压气控制系统连通并予以控 制；连接弯板(3-4)安装在无杆气缸(3)的滑块(3-3)上，连接弯板(3-4)的下端安装有压料 杆(3-5)，其中压料杆(3-5)和挂釉碗(10) 是同心的。 2 .根据权利要求1所述的一种三工位挂釉机，其特征在于所述的支撑台(11-1)为圆柱 形。 3 .根据权利要求1所述的一种三工位挂釉机，其特征在于所述的工件座(14)是扇形的， 两侧面的夹角为α，α＝60-120度。 4 .根据权利要求1、2或3所述的一种三工位挂釉机，其特征在于所述的挂釉碗(10)从内 到外依次设有注釉口(10-3)、挂釉腔(10-4)、挂釉腔侧壁(10-7)、溢出釉腔(10-5)、回收口 (10-6)和溢出釉腔侧壁(10-8)，其中注釉口 (10-3)位于挂釉碗(10)底部的中心，注釉口 (10-3)连接有通向储釉罐的注釉管(10-1)；回收口(10-6)位于挂釉腔侧壁(10-7)和溢出釉 腔侧壁(10-8)之间的挂釉碗(10)的底面上，回收口 (10-6)连接有回收管(10-2)，回收管 (10-2)通过泵连接到储釉罐的上部；挂釉腔侧壁(10-7)顶端到溢出釉腔侧壁(10-8)顶端的 距离为H，H＝10-30mm。
