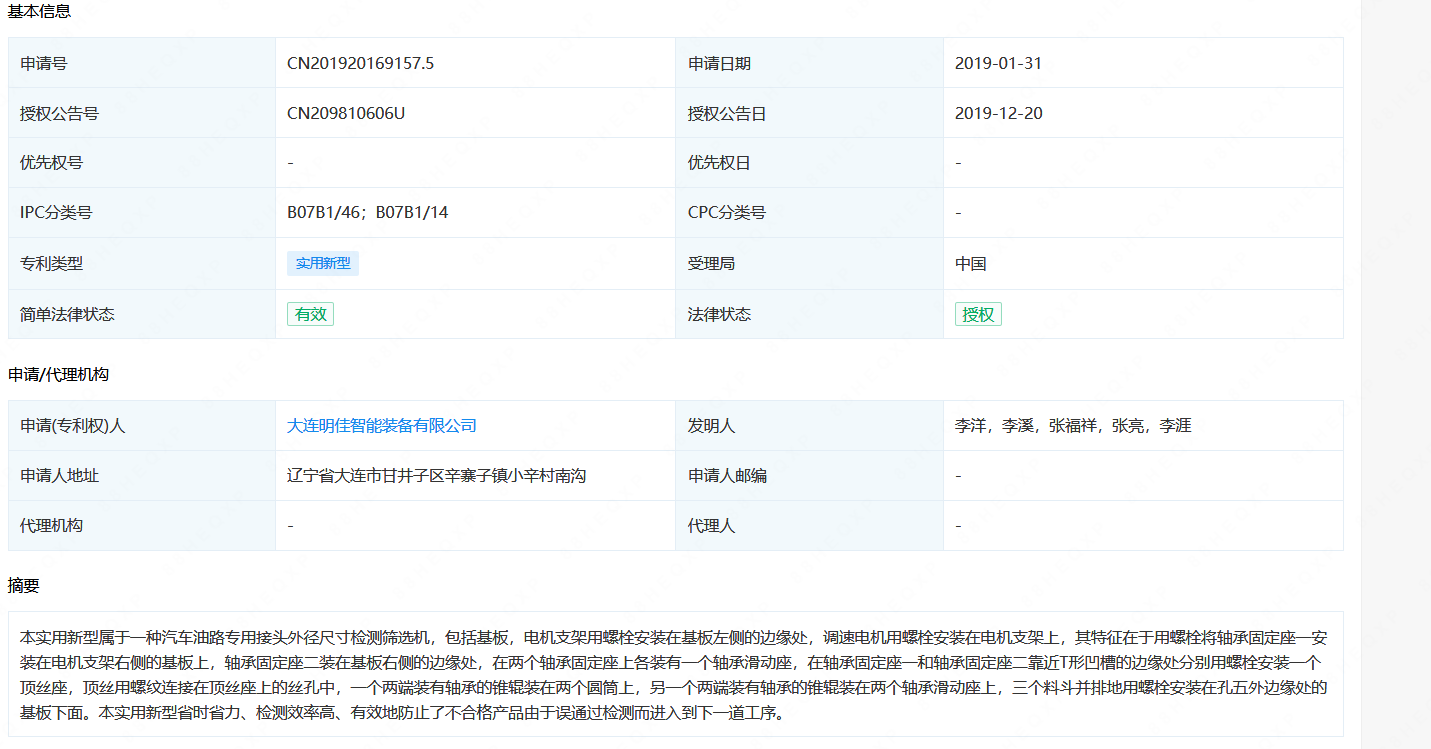

摘要： : 本实用新型属于一种汽车油路专用接头外径尺寸检测筛选机，包括基板，电机支架用螺栓安装在基板左侧的边缘处，调速电机用螺栓安装在电机支架上，其特征在于用螺栓将轴承固定座一安装在电机支架右侧的基板上，轴承固定座二装在基板右侧的边缘处，在两个轴承固定座上各装有一个轴承滑动座，在轴承固定座一和轴承固定座二靠近T形凹槽的边缘处分别用螺栓安装一个顶丝座，顶丝用螺纹连接在顶丝座上的丝孔中，一个两端装有轴承的锥辊装在两个圆筒上，另一个两端装有轴承的锥辊装在两个轴承滑动座上，三个料斗并排地用螺栓安装在孔五外边缘处的基板下面。本实用新型省时省力、检测效率高、有效地防止了不合格产品由于误通过检测而进入到下一道工序。

详情： :

1.一种汽车油路专用接头外径尺寸检测筛选机,包括基板(10),基板(10)的中间设有长方形的孔五(10-1),电机支架(2)用螺栓安装在基板(10)左侧的边缘处,电机支架(2)上设有两个孔一(2-1),两个调速电机(1)的轴穿过孔一(2-1)后用螺栓固定安装在电机支架(2)上,其特征在于用螺栓将轴承固定座一(4)固定安装在电机支架(2)右侧的基板(10)上,轴承固定座一(4)上设有孔三(4-3)、孔二(4-1)和圆筒(4-2);用螺栓将轴承固定座二(11)固定装在基板(10)右侧上表面的边缘处,轴承固定座二(11)上设有孔三(4-3)、孔二(4-1) 和圆筒(4-2),其中位于电机支架(2)里侧的孔一(2-1)和两个孔二(4-1)及圆筒(4-2)是同心的;在两个轴承固定座上的孔三(4-3)上各装有一个轴承滑动座(5),轴承滑动座(5)可相对与孔三(4-3)沿水平方向移动,轴承滑动座(5)上设有孔四(5-3)和T形凹槽(5-1),其中T形凹槽(5-1)的开口向外;在轴承固定座一(4)和轴承固定座二(11)靠近T形凹槽(5-1)的边缘处分别用螺栓固定安装一个顶丝座(7),顶丝(8)用螺纹连接在顶丝座(7)上的丝孔中,顶丝(8)上设有的环形凹槽(8-1)装在T形凹槽(5-1)的开口中;一个两端装有轴承(6)的锥辊(9)装在两个圆筒(4-2)上,另一个两端装有轴承(6)的锥辊(9)装在两个轴承滑动座(5)上,其中两个锥辊(9)的锥度方向是相同的;两个锥辊(9)之间的缝隙位于基板(10)上的孔五(10-1)的正上方;锥辊(9)左端上设有的台肩轴(9-1),里侧锥辊(9)上的台肩轴(9-1)穿过孔二(4-1)后通过柔性联轴器(3)和里侧调速电机(1)的轴伸连接在一起;外侧锥辊(9)上的台肩轴(9-1)穿过孔四(5-3)后通过柔性联轴器(3)和外侧调速电机(1)的轴伸连接在一起;三个料斗(12)并排地用螺栓安装在孔五(10-1)外边缘处的基板(10)下面。

2.根据权利要求1所述的一种汽车油路专用接头外径尺寸检测筛选机,其特征在于所述的孔三(4-3)是方形的,轴承滑动座(5)上设有方形的凸台(5-2),凸台(5-2)装在孔三(4-3)中且可在孔三(4-3)中沿水平方向移动。
