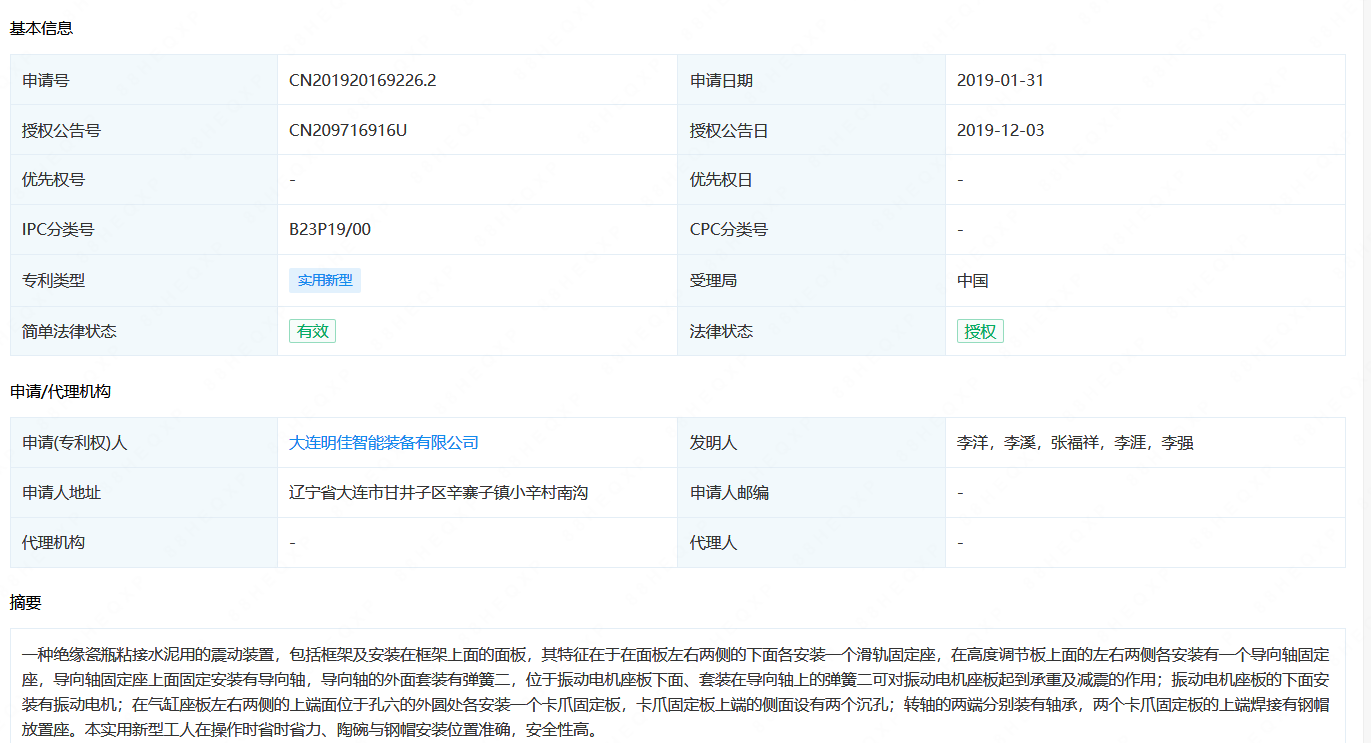

摘要： : 一种绝缘瓷瓶粘接水泥用的震动装置，包括框架及安装在框架上面的面板，其特征在于在面板左右两侧的下面各安装一个滑轨固定座，在高度调节板上面的左右两侧各安装有一个导向轴固定座，导向轴固定座上面固定安装有导向轴，导向轴的外面套装有弹簧二，位于振动电机座板下面、套装在导向轴上的弹簧二可对振动电机座板起到承重及减震的作用；振动电机座板的下面安装有振动电机；在气缸座板左右两侧的上端面位于孔六的外圆处各安装一个卡爪固定板，卡爪固定板上端的侧面设有两个沉孔；转轴的两端分别装有轴承，两个卡爪固定板的上端焊接有钢帽放置座。本实用新型工人在操作时省时省力、陶碗与钢帽安装位置准确，安全性高。

详情： :

1 .一种绝缘瓷瓶粘接水泥用的震动装置,包括框架(2)及安装在框架(2)上面的面板(1),面板(1)上设有方孔(1-1),其特征在于在面板(1)的方孔(1-1)左右两侧的下面各用螺栓固定一个滑轨固定座(20),在两个滑轨固定座(20)内侧的下部各固定有一个滑轨(21), 滑轨(21)上装有滑块(21-1),滑块(21-1)上装有连接板(22);连接板(22)的上面安装有高度调节板(30),高度调节板(30)的中间设有方孔二(30-1),在高度调节板(30)上面的左右两侧各安装有一个导向轴固定座(28),导向轴固定座(28)上面固定安装有导向轴(25),导向轴(25)的外面套装有弹簧二(26);面板(1)后侧的下面中间用螺栓安装有丝杠固定座(18),丝杠固定座(18)的前面装有立板(34),立板(34)的下部安装有电机安装座(32),在电机安装座(32)下面安装有电机(33),电机(33)轴伸在电机安装座(32)中心孔中,在电机安装座(32)上端的立板(34)上装有导向轴固定座(28),导向轴固定座(28)正上方的立板(34)面上安装有支撑座(23),丝杠(27)装在高度调节板(30)后侧中间设有的孔八(30-2)中,丝杠(27)的上端安装在支撑座(23)上,下端安装在导向轴固定座(28)上,丝杠(27)上装有丝母(24),丝母(24)固定在高度调节板(30)的上面,丝杠(27)的下端用联轴器(31)同电机 (33)的轴伸端连接在一起;振动电机座板(16)上表面左右两侧的中间位置各设有一个孔九(35),孔九(35)的上面固定有导套(17),导套(17)和孔九(35)是同心的;导向轴(25)的上端穿过振动电机座板(16)上的孔九(35)后活动安装在导套(17)的孔中,位于振动电机座板(16)下面、套装在导向轴(25)上的弹簧二(26)可对振动电机座板(16)起到承重及减震的作用;振动电机座板(16)的下面安装有振动电机(19),振动电机(19)置于方孔二(30-1)中;振动电机座板(16)上的四个角处固定有四个竖直向上的连接轴(13),连接轴(13)上端固定有气缸座板(11);气缸座板(11)的下端面安装有中间设有孔七(14-1)的气缸连接架(14),气缸连接架(14)的下端固定有气缸(15),气缸(15)上设有前腔进出气孔(15-1)和后腔进出气 孔(15-2),两个进出气孔同压气控制系统连通并予以控制;气缸(15)的活塞杆穿过气缸连接架(14)上的孔七(14-1)后与推块(12)固定安装在一起,推块(12)上设有斜面二(12-1);在气缸座板(11)的中间设有孔六(11-1),孔六(11-1)和方孔(1-1)是同心的;在气缸座板(11)左右两侧的上端面位于孔六(11-1)的外圆处各安装一个卡爪固定板(5),卡爪固定板(5)上端的侧面设有两个沉孔(5-1);转轴(9)的两端分别装有轴承(10),装有轴承(10)的转轴(9)安装在两个相对的卡爪固定板(5)的沉孔(5-1)里;卡爪(4)上设有固定头(4-1)、孔二(4-2)、孔三(4-3)、斜面一(4-4)、孔四(4-5)和凹槽(4-6),卡爪(4)通过孔二(4-2)套装在转轴(9)上,用铆钉通过孔四(4-5)和转轴(9)上设有的孔五(9-1)将卡爪(4)和转轴(9)固定在一起;孔三(4-3)中装有固定轴(8),弹簧一(7)的两端在凹槽(4-6)中铆接在两个固定轴(8)上,两个卡爪(4)通过弹簧一(7)连接在一起;两个卡爪固定板(5)的上端焊接有钢帽放置座(6)。
