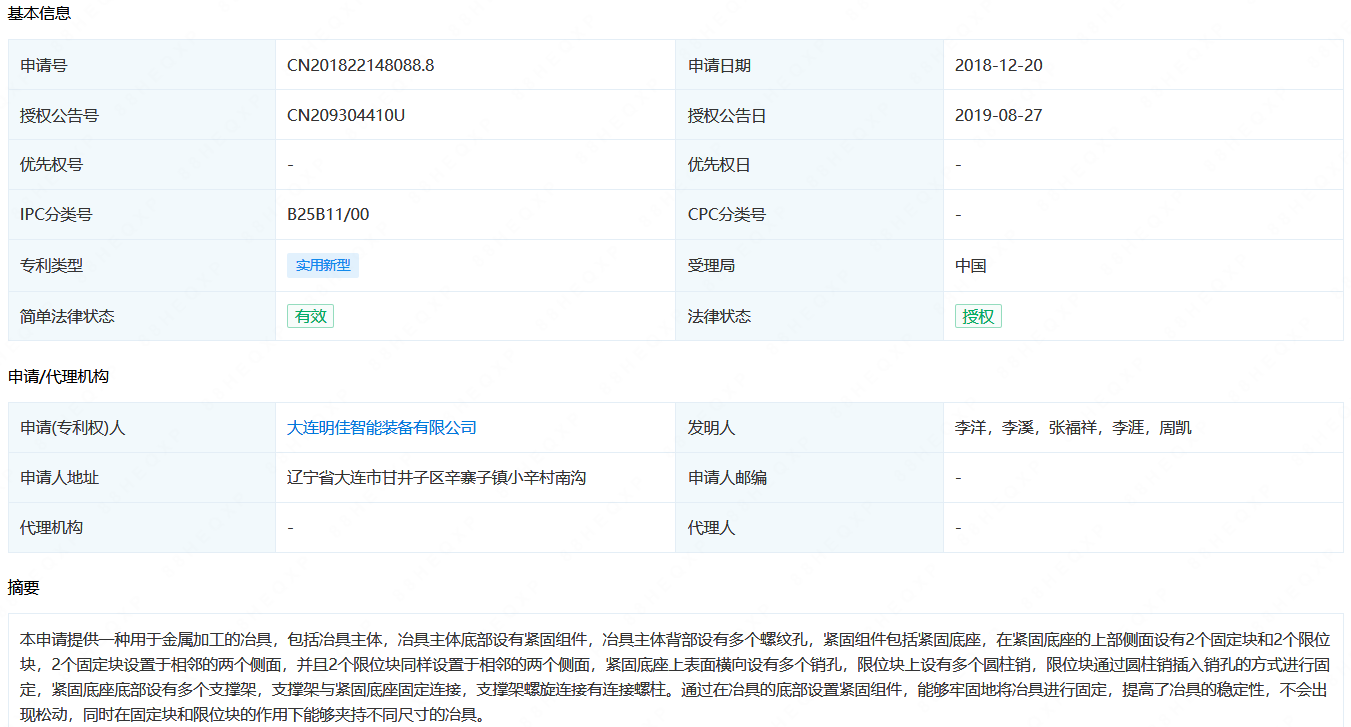

摘要： : 本申请提供一种用于金属加工的冶具，包括冶具主体，冶具主体底部设有紧固组件，冶具主体背部设有多个螺纹孔，紧固组件包括紧固底座，在紧固底座的上部侧面设有2个固定块和2个限位块，2个固定块设置于相邻的两个侧面，并且2个限位块同样设置于相邻的两个侧面，紧固底座上表面横向设有多个销孔，限位块上设有多个圆柱销，限位块通过圆柱销插入销孔的方式进行固定，紧固底座底部设有多个支撑架，支撑架与紧固底座固定连接，支撑架螺旋连接有连接螺柱。通过在冶具的底部设置紧固组件，能够牢固地将冶具进行固定，提高了冶具的稳定性，不会出现松动，同时在固定块和限位块的作用下能够夹持不同尺寸的冶具。

详情： :

1.一种用于金属加工的冶具,其特征在于,包括冶具主体(10),所述冶具主体(10)底部设有紧固组件(20),所述冶具主体(10)背部设有多个螺纹孔(101),所述紧固组件(20)包括紧固底座(201),所述紧固底座(201)呈方形,在所述紧固底座(201)的上部侧面设有2个固定块(202)和2个限位块(203),所述2个固定块(202)设置于相邻的两个侧面,并且2个限位块(203)同样设置于相邻的两个侧面,所述紧固底座(201)上表面横向设有多个销孔(204),所述限位块(203)上设有多个圆柱销(205),所述限位块(203)通过圆柱销(205)插入销孔(204)的方式进行固定,所述紧固底座(201)底部设有多个支撑架(206),所述支撑架(206)与紧固底座(201)固定连接,所述支撑架(206)螺旋连接有连接螺柱(207)。

2.根据权利要求1所述的用于金属加工的冶具,其特征在于,所述紧固底座(201)底部中心位置设有与冶具主体(10)背部的螺纹孔(101)对应的螺孔,所述紧固底座(201)与冶具主体(10)螺纹连接。

3.根据权利要求1所述的用于金属加工的冶具,其特征在于,所述固定块(202)和限位块(203)的内侧壁均设有橡胶防滑垫。

4.根据权利要求1所述的用于金属加工的冶具,其特征在于,所述支撑架(206)共有4个,且4个支撑架(206)分布在紧固底座(201)的四个顶角处。

5.根据权利要求4所述的用于金属加工的冶具,其特征在于,所述支撑架(206)与紧固底座(201)完全贴合,并且所述支撑架(206)与紧固底座(201)通过焊接固定。
