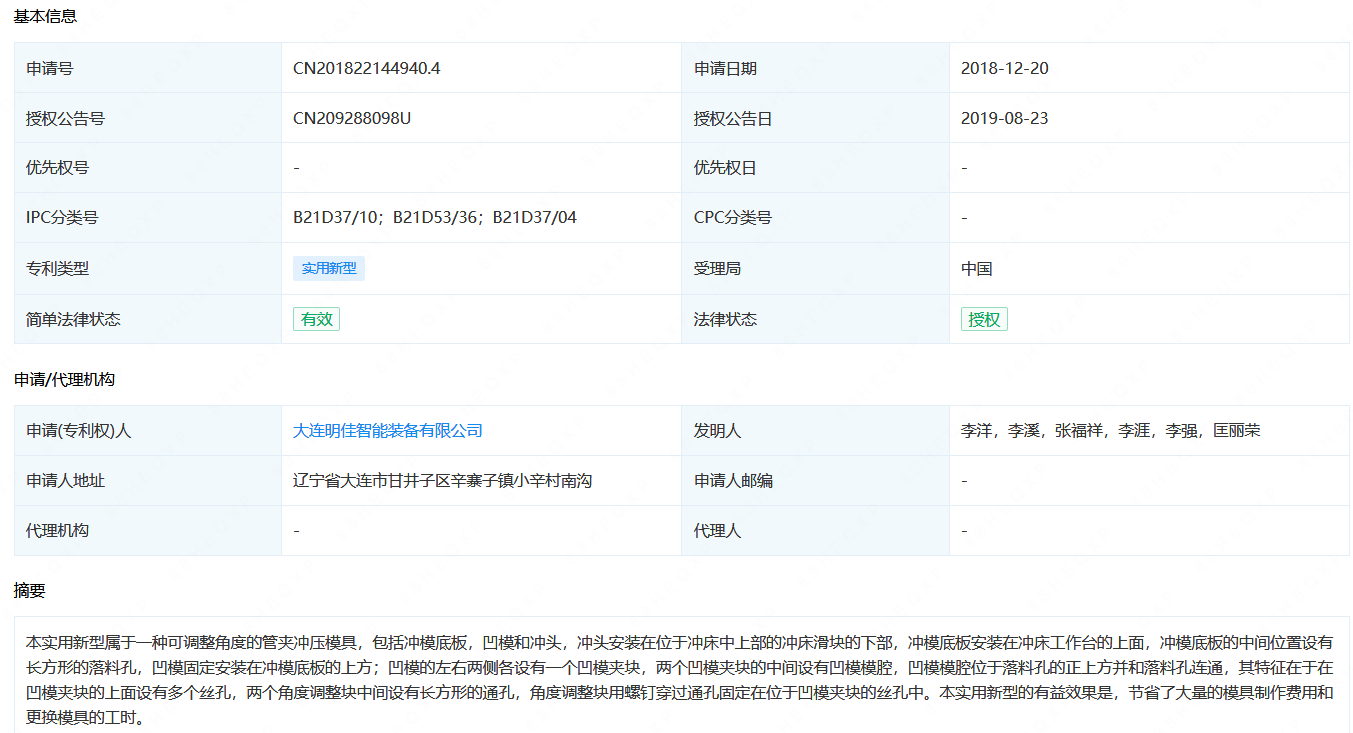

摘要： : 本实用新型属于一种可调整角度的管夹冲压模具，包括冲模底板，凹模和冲头，冲头安装在位于冲床中上部的冲床滑块的下部，冲模底板安装在冲床工作台的上面，冲模底板的中间位置设有长方形的落料孔，凹模固定安装在冲模底板的上方；凹模的左右两侧各设有一个凹模夹块，两个凹模夹块的中间设有凹模模腔，凹模模腔位于落料孔的正上方并和落料孔连通，其特征在于在凹模夹块的上面设有多个丝孔，两个角度调整块中间设有长方形的通孔，角度调整块用螺钉穿过通孔固定在位于凹模夹块的丝孔中。本实用新型的有益效果是，节省了大量的模具制作费用和更换模具的工时。

详情： :

1 .一种可调整角度的管夹冲压模具,包括冲模底板(4),凹模(3)和冲头(2),冲头(2)安装在位于冲床中上部的冲床滑块(1)的下部,冲模底板(4)安装在冲床工作台(5)的上面,冲模底板(4)的中间位置设有长方形的落料孔(4-1),凹模(3)固定安装在冲模底板(4)的上方;凹模(3)的左右两侧各设有一个凹模夹块(3-1),两个凹模夹块(3-1)的中间形成了凹模模腔(3-6),凹模模腔(3-6)位于落料孔(4-1)的正上方并和落料孔(4-1)连通,其特征在于在凹模夹块(3-1)的上面设有多个丝孔(3-5),两个角度调整块(3-3)中间设有长方形的通孔(3-2),角度调整块(3-3)用螺钉(3-4)穿过通孔(3-2)固定在凹模夹块(3-1)的丝孔(3-5)中。
