售价 : 2600元

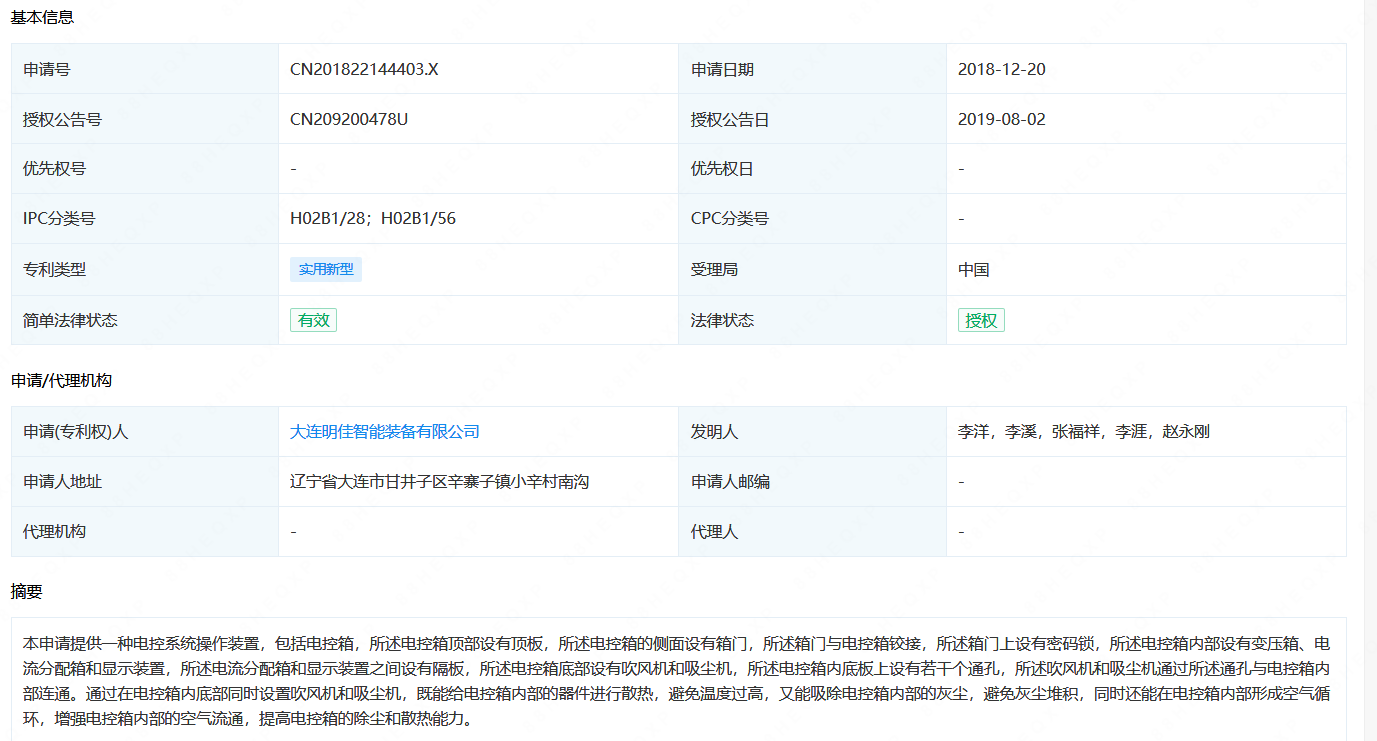

摘要： : 本申请提供一种电控系统操作装置，包括电控箱，所述电控箱顶部设有顶板，所述电控箱的侧面设有箱门，所述箱门与电控箱铰接，所述箱门上设有密码锁，所述电控箱内部设有变压箱、电流分配箱和显示装置，所述电流分配箱和显示装置之间设有隔板，所述电控箱底部设有吹风机和吸尘机，所述电控箱内底板上设有若干个通孔，所述吹风机和吸尘机通过所述通孔与电控箱内部连通。通过在电控箱内底部同时设置吹风机和吸尘机，既能给电控箱内部的器件进行散热，避免温度过高，又能吸除电控箱内部的灰尘，避免灰尘堆积，同时还能在电控箱内部形成空气循环，增强电控箱内部的空气流通，提高电控箱的除尘和散热能力。 法律状态

详情： :

1.一种电控系统操作装置,其特征在于,包括电控箱(10),所述电控箱(10)呈长方体,所述电控箱(10)顶部设有顶板(101),所述顶板(101)与电控箱(10)固定连接,并向外伸出,所述电控箱(10)的侧面设有箱门(102),所述箱门(102)与电控箱(10)铰接,所述箱门(102)上设有密码锁(103),所述箱门(102)通过密码锁(103)与电控箱(10)实现开关,所述电控箱(10)内部设有变压箱(104)、电流分配箱(105)和显示装置(106),所述变压箱(104)通过螺钉固定连接在电控箱(10)内顶部,所述电流分配箱(105)嵌入设置在电控箱(10)中,所述显示装置(106)和电控箱(10)固定连接,所述电流分配箱(105)和显示装置(106)之间设有隔板(107),所述电控箱(10)底部设有吹风机(108)和吸尘机(109),所述电控箱(10)内底板上设有若干个通孔,所述吹风机(108)和吸尘机(109)通过所述通孔与电控箱(10)内部连通。

2 .根据权利要求1所述的电控系统操作装置,其特征在于,所述电控箱(10)内顶部设有感应灯(110),所述感应灯(110)与箱门(102)连接,当箱门(102)打开时,感应灯(110)通电,当箱门(102)关闭时,感应灯(110)断电。

3 .根据权利要求1所述的电控系统操作装置,其特征在于,所述隔板(107)为陶瓷板,在陶瓷板外表面涂覆有防静电涂层。

4 .根据权利要求1所述的电控系统操作装置,其特征在于,所述电控箱(10)侧面设有若干个通气孔(111),所述通气孔(111)与所述电控箱(10)内部连通。

5 .根据权利要求1所述的电控系统操作装置,其特征在于,所述电控箱(10)内壁设有绝缘内壁,且所述绝缘内壁和电控箱(10)紧密贴合。
