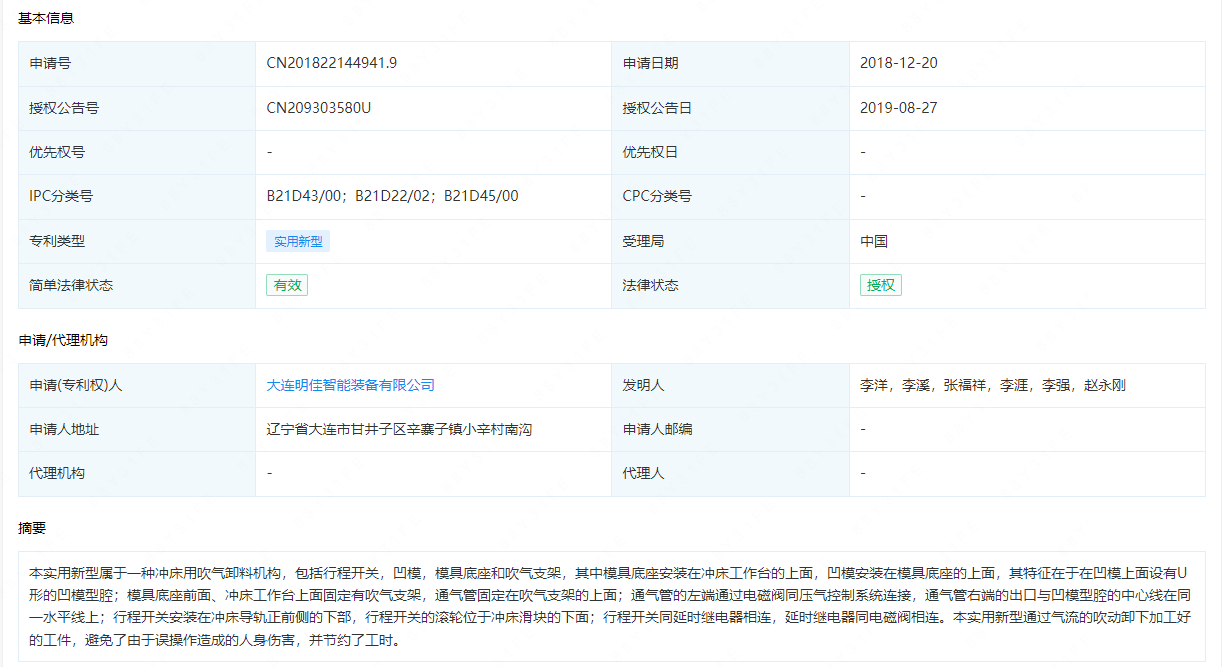

摘要： : 本实用新型属于一种冲床用吹气卸料机构，包括行程开关，凹模，模具底座和吹气支架，其中模具底座安装在冲床工作台的上面，凹模安装在模具底座的上面，其特征在于在凹模上面设有U形的凹模型腔；模具底座前面、冲床工作台上面固定有吹气支架，通气管固定在吹气支架的上面；通气管的左端通过电磁阀同压气控制系统连接，通气管右端的出口与凹模型腔的中心线在同一水平线上；行程开关安装在冲床导轨正前侧的下部，行程开关的滚轮位于冲床滑块的下面；行程开关同延时继电器相连，延时继电器同电磁阀相连。本实用新型通过气流的吹动卸下加工好的工件，避免了由于误操作造成的人身伤害，并节约了工时。

详情： :

1. 一种冲床用吹气卸料机构,包括行程开关(4),凹模(5),模具底座(6)和吹气支架(8),其中模具底座(6)安装在冲床工作台(7)的上面,凹模(5)安装在模具底座(6)的上面, 其特征在于在凹模(5)上面设有U形的凹模型腔(5-2),位于凹模型腔(5-2)左右两侧的凹模(5)上表面用螺钉(5-4)固定有定位板(5-1);模具底座(6)前面、冲床工作台(7)的上面固定安装有吹气支架(8),刚性的通气管(10)用管夹(11)固定在吹气支架(8)的上面;通气管(10)的左端通过电磁阀(13)同压气控制系统连接,通气管(10)右端的出口与凹模型腔(5-2)的中心线在同一水平线上;行程开关(4)安装在冲床导轨(1)正前侧的下部,行程开关的滚轮位于冲床滑块(2)的下面;行程开关(4)同延时继电器(12)相连,延时继电器(12)同电 磁阀(13)相连。

2. 根据权利要求1所述的一种冲床用吹气卸料机构,其特征在于所述的定位板(5-1)上设有长方形通孔(5-3),用螺钉(5-4)将定位板(5-1)固定在凹模(5)上。
