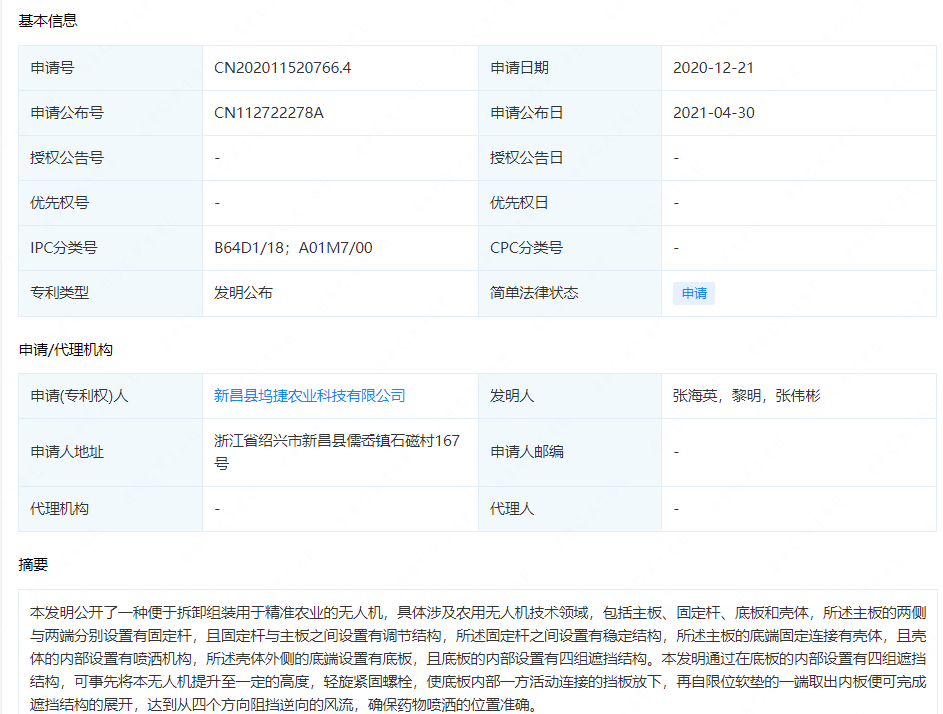

摘要： : 本发明公开了一种便于拆卸组装用于精准农业的无人机，具体涉及农用无人机技术领域，包括主板、固定杆、底板和壳体，所述主板的两侧与两端分别设置有固定杆，且固定杆与主板之间设置有调节结构，所述固定杆之间设置有稳定结构，所述主板的底端固定连接有壳体，且壳体的内部设置有喷洒机构，所述壳体外侧的底端设置有底板，且底板的内部设置有四组遮挡结构。本发明通过在底板的内部设置有四组遮挡结构，可事先将本无人机提升至一定的高度，轻旋紧固螺栓，使底板内部一方活动连接的挡板放下，再自限位软垫的一端取出内板便可完成遮挡结构的展开，达到从四个方向阻挡逆向的风流，确保药物喷洒的位置准确。

详情： :

1.一种便于拆卸组装用于精准农业的无人机，包括主板（1）、固定杆（4）、底板（7）和壳体（11），其特征在于：所述主板（1）的两侧与两端分别设置有固定杆（4），且固定杆（4）与主板（1）之间设置有调节结构（13），所述固定杆（4）之间设置有稳定结构（5），所述固定杆（4）的顶端固定连接有微型电机（12），且微型电机（12）的顶端固定连接有旋翼（3），所述主板（1）的底端固定连接有壳体（11），且壳体（11）的内部设置有喷洒机构（6），所述壳体（11）外侧的底端设置有底板（7），且底板（7）的内部设置有四组遮挡结构（8），所述底板（7）与主板（1）之间的四个拐角处分别设置有缓冲结构；所述缓冲结构包括通槽（14），所述主板（1）与底板（7）内部的四个拐角处分别设置有通槽（14），且通槽（14）的内部之间分别活动连接有支撑柱（10），所述支撑柱（10）与主板（1）的顶端之间固定连接有复位弹簧（2），所述底板（7）的底端固定连接有防护垫（9）。

2.根据权利要求1所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述稳定结构（5）由伸缩杆（501）、旋块（502）、滑槽（503）、螺杆（504）和凹槽（505）组成，所述凹槽（505）分别设置在固定杆（4）内部的顶端，所述凹槽（505）内部的一侧固定连接有螺杆（504），且螺杆（504）的外侧活动连接有旋块（502），所述旋块（502）之间固定连接有伸缩杆（501），所述凹槽（505）的两端分别设置有滑槽（503）。

3.根据权利要求2所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述伸缩杆（501）以主板（1）为圆心呈同心圆排列。

4.根据权利要求2所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述螺杆（504）的直径小于滑槽（503）的内径。

5.根据权利要求1所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述喷洒机构（6）由伺服电机（601）、盖板（602）、料槽（603）、搅拌杆（604）、水泵（605）、转杆（606）、喷淋盘（607）、孔洞（608）、转盘（609）、下料口（610）和传动轴（611）组成，所述料槽（603）分别固定连接在壳体（11）内部顶端的两侧，所述料槽（603）的顶端设置只有盖板（602），所述料槽（603）底端的内部设置有下料口（610），所述料槽（603），外侧的底端活动连接有转盘（609），且转盘（609）的内部设置有孔洞（608），所述伺服电机（601）固定连接在主板（1）顶端的中间位置处，所述伺服电机（601）的输出端与壳体（11）之间活动连接有传动轴（611），且传动轴（611）的中间位置处固定连接有转杆（606），所述传动轴（611）的底端固定连接有搅拌杆（604），所述壳体（11）的底端固定连接有水泵（605），且水泵（605）的底端固定连接有喷淋盘（607）。

6.根据权利要求5所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述料槽（603）关于壳体（11）的垂直中分线对称分布。

7.根据权利要求1所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述遮挡结构（8）由内板（801）、收纳槽（802）、挡板（803）、限位软垫（804）和紧固螺栓（805）组成，所述挡板（803）分别设置在底板（7）内部的两侧与两端，所述挡板（803）与底部之间的两侧分别活动连接有紧固螺栓（805），所述挡板（803）一端的内部设置有收纳槽（802），且收纳槽（802）一端内侧的底部活动铰接有内板（801），所述收纳槽（802）内部两侧的顶端分别固定连接有限位软垫（804）。

8.根据权利要求7所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述内板（801）的体积小于收纳槽（802）的容积，所述内板（801）与主板（1）处于同一垂直面。

9.根据权利要求1所述的一种便于拆卸组装用于精准农业的无人机，其特征在于：所述调节结构（13）由齿块（1301）、齿轮（1302）、活动腔室（1303）、空槽（1304）、硅胶垫（1305）和定位螺栓（1306）组成，所述空槽（1304）分别设置在主板（1）内部的两端与两侧，所述空槽（1304）内部的两端分别设置有齿块（1301），所述活动腔室（1303）分别设置在固定杆（4）内部一侧的两端，所述活动腔室（1303）内部活动连有齿轮（1302），所述空槽（1304）与固定杆（4）之间活动连接有硅胶垫（1305），且硅胶垫（1305）与固定杆（4）之间活动连接有定位螺栓（1306）。

10.根据权利要求9所述的一种便于拆卸组装用于精准农业的无人机的应用，其特征在于：首先，将固定杆4自空槽1304的一侧插入，凭借活动腔室1303中旋转的齿轮1302便可使其匀速地与空槽1304内壁上的齿块1301进行啮合递进，根据当日风力的大小调整好固定杆4的长度后，以硅胶垫1305上的定位螺栓1306对其进行固定，便可完成本无人机机翼的拼接安装，从而提升飞行速率；之后，轻转螺杆504外侧的旋块502并使其两端的伸缩杆501于滑槽503的内部滑动，直至其顶至凹槽505的最外侧，此时伸缩杆501的扩充程度亦达到最大化，便可借此提升本装置四根旋翼3所在固定杆4之间的连接强度，若装有水平感应装置，亦可于飞行的同时以微型电机12调节自身平衡，十分方便；紧接，可事先将本无人机提升至一定的高度，轻旋紧固螺栓805，使底板7内部一方活动连接的挡板803放下，再自限位软垫804的一端取出内板801便可完成遮挡结构8的展开，达到从四个方向阻挡逆向的风流，确保药物喷洒的位置准确。
