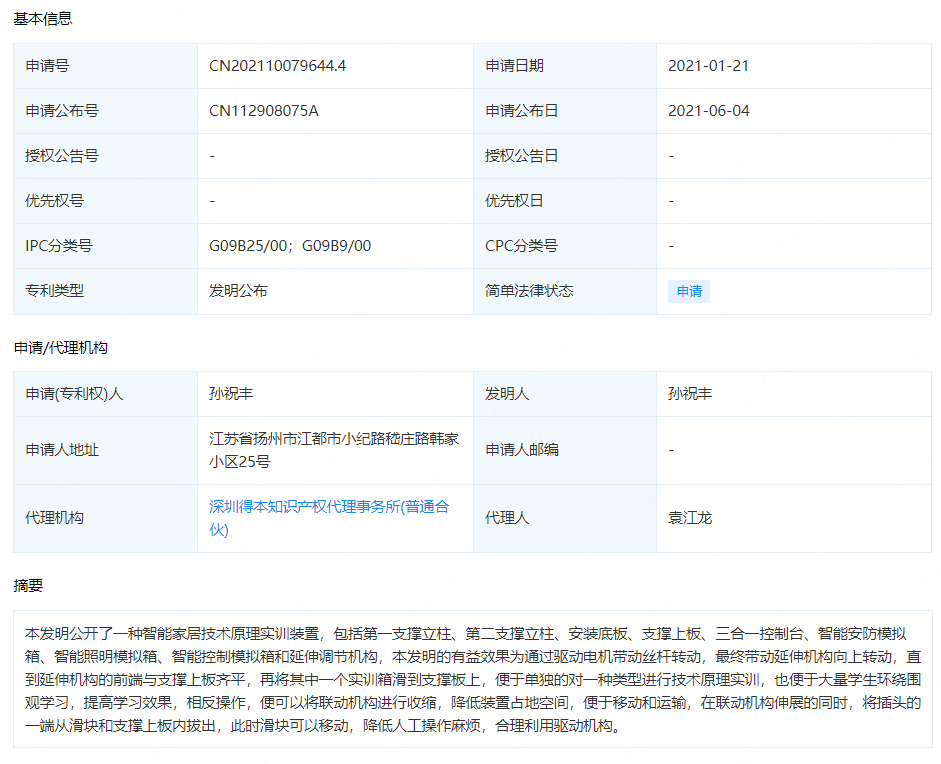

摘要： : 本发明公开了一种智能家居技术原理实训装置，包括第一支撑立柱、第二支撑立柱、安装底板、支撑上板、三合一控制台、智能安防模拟箱、智能照明模拟箱、智能控制模拟箱和延伸调节机构，本发明的有益效果为通过驱动电机带动丝杆转动，最终带动延伸机构向上转动，直到延伸机构的前端与支撑上板齐平，再将其中一个实训箱滑到支撑板上，便于单独的对一种类型进行技术原理实训，也便于大量学生环绕围观学习，提高学习效果，相反操作，便可以将联动机构进行收缩，降低装置占地空间，便于移动和运输，在联动机构伸展的同时，将插头的一端从滑块和支撑上板内拔出，此时滑块可以移动，降低人工操作麻烦，合理利用驱动机构。

详情： :

1.一种智能家居技术原理实训装置，包括第一支撑立柱(1)、第二支撑立柱(2)、安装底板(3)、支撑上板(4)、三合一控制台(5)、智能安防模拟箱(6)、智能照明模拟箱(7)、智能控制模拟箱(8)和延伸调节机构(9)，其特征在于：安装底板(3)的两端分别与第一支撑立柱(1)和第二支撑立柱(2)的下端内侧固定连接，支撑上板(4)的两端分别与第一支撑立柱(1)和第二支撑立柱(2)的上端内侧固定连接，三合一控制台(5)固定设置在支撑上板(4)的一侧，智能安防模拟箱(6)、智能照明模拟箱(7)和智能控制模拟箱(8)依次安装在支撑上板(4)的上端，延伸调节机构(9)的对应智能安防模拟箱(6)、智能照明模拟箱(7)、智能控制模拟箱(8)的下端各设置一个，且下端内嵌在安装底板(3)上，上端与支撑上板(4)活动连接，三合一控制台(5)与智能安防模拟箱(6)、智能照明模拟箱(7)、智能控制模拟箱(8)和延伸调节机构(9)电性连接；延伸调节机构(9)包括驱动电机(91)、联动机构(92)和延伸机构(93)，驱动电机(91)的驱动端固定设置有丝杆(911)，丝杆(911)与联动机构(92)的下端螺纹连接，联动机构(92)的下端螺纹连接的上端与延伸机构(93)的下端中部活动连接。

2.根据权利要求1所述的一种智能家居技术原理实训装置，其特征在于：联动机构(92)包括外螺纹管(921)、传动块(922)、传动杆(923)、第一转动柱(924)和第二转动柱(925)，传动块(922)固定设置在外螺纹管(921)的上端，传动杆(923)的一端固定设置与第一转动柱(924)，且另一端固定设置有第二转动柱(925)，第二转动柱(925)与传动块(922)活动连接，第一转动柱(924)与延伸机构(93)活动连接。

3.根据权利要求3所述的一种智能家居技术原理实训装置，其特征在于：传动块(922)包括传动块体(9221)、卡块(9222)和加强块(9223)，卡块(9222)固定设置在传动块体(9221)的内侧，加强块(9223)固定设置在传动块体(9221)的上端，且设置有两个，均与支撑上板(4)相对应。

4.根据权利要求3所述的一种智能家居技术原理实训装置，其特征在于：传动块体(9221)还包括推动柱(9224)和推动头(9225)，推动头(9225)呈半圆形，且固定设置在推动柱(9224)的上端一侧。

5.根据权利要求1所述的一种智能家居技术原理实训装置，其特征在于：支撑上板(4)的内侧设置有固定件(41)，固定件(41)包括限制柱(411)、复位弹簧(412)和插头(413)，复位弹簧(412)的一端与限制柱(411)固定连接，复位弹簧(412)的另一端与插头(413)的一端固定连接，插头(413)上开设有长条槽(4231)，长条槽(4231)与推动头(9225)相对应。

6.根据权利要求1所述的一种智能家居技术原理实训装置，其特征在于：智能安防模拟箱(6)、智能照明模拟箱(7)和智能控制模拟箱(8)的底部结构组成相同，智能安防模拟箱(6)包括滚珠(61)和滑块(62)，滚珠(61)位于滑块(62)的两侧内嵌在滑块(62)的底部，滑块(62)固定设置在智能安防模拟箱(6)的底部，延伸机构(93)包括转动板(931)和支撑板(932)，支撑板(932)固定设置在转动板(931)上，滚珠(61)和滑块(62)与支撑板(932)相对应。

7.根据权利要求6所述的一种智能家居技术原理实训装置，其特征在于：滑块(62)的一端开设有半圆槽(621)，插头(413)的一端开设有分叉槽(4132)，插头(413)被分叉的上半部与半圆槽(621)相匹配，且下半部与支撑上板(4)内槽相对应。
