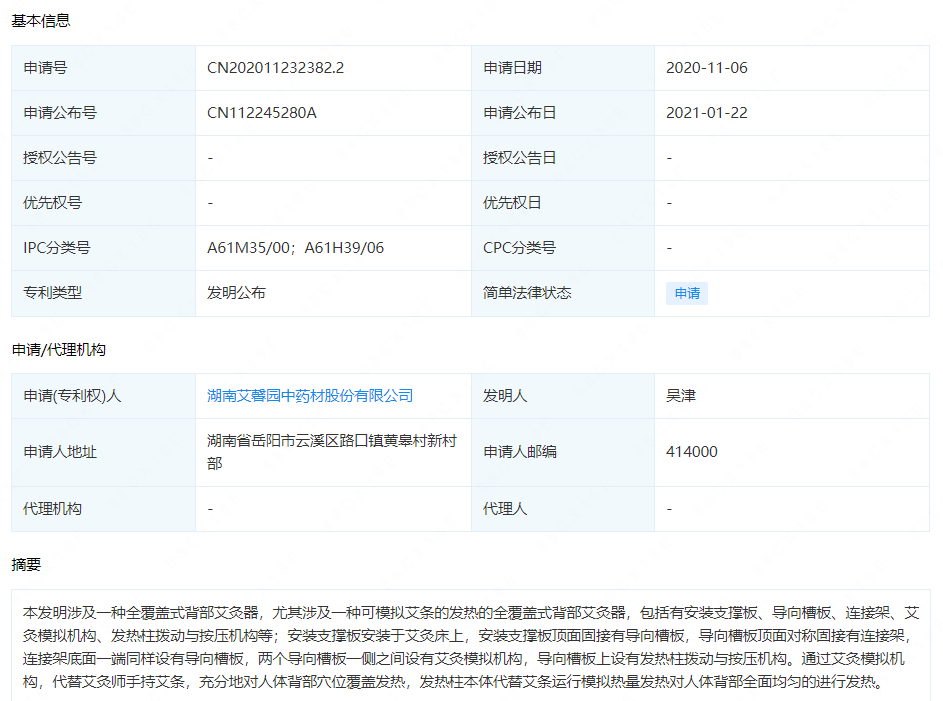

摘要： : 本发明涉及一种全覆盖式背部艾灸器，尤其涉及一种可模拟艾条的发热的全覆盖式背部艾灸器，包括有安装支撑板、导向槽板、连接架、艾灸模拟机构、发热柱拨动与按压机构等；安装支撑板安装于艾灸床上，安装支撑板顶面固接有导向槽板，导向槽板顶面对称固接有连接架，连接架底面一端同样设有导向槽板，两个导向槽板一侧之间设有艾灸模拟机构，导向槽板上设有发热柱拨动与按压机构。通过艾灸模拟机构，代替艾灸师手持艾条，充分地对人体背部穴位覆盖发热，发热柱本体代替艾条运行模拟热量发热对人体背部全面均匀的进行发热。

详情： :

1.一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，包括有安装支撑板、导向槽板、连接架、艾灸模拟机构、发热柱拨动与按压机构、按摩精油涂抹机构和往复推动机构，安装支撑板安装于艾灸床上，安装支撑板顶面固接有导向槽板，导向槽板顶面对称固接有连接架，连接架底面一端同样设有导向槽板，两个导向槽板一侧之间设有艾灸模拟机构，导向槽板上设有发热柱拨动与按压机构，安装支撑板上设有按摩精油涂抹机构，安装支撑板一侧设有往复推动机构，按摩精油涂抹机构与往复推动机构配合。

2.按照权利要求1所述的一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，艾灸模拟机构包括有摆动轴、固定板、活动杆、复位弹簧和发热柱本体，导向槽板上分布式摆动连接有摆动轴，对称的摆动轴之间连接有固定板，固定板上分布式滑动连接有活动杆，活动杆上部与固定板之间连接有复位弹簧，活动杆穿过复位弹簧，活动杆底部连接有发热柱本体。

3.按照权利要求2所述的一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，发热柱拨动与按压机构包括有支撑座、丝杆、伺服电机、螺纹滑动套、弧面按压板、驱动齿轮、推动齿条和扭力弹簧，导向槽板一侧对称固接有支撑座，支撑座转动式连接有丝杆，伺服电机设于导向槽板一侧，伺服电机输出轴与丝杆一端连接，丝杆上滑动式连接有螺纹滑动套，螺纹滑动套与导向槽板之间滑动式配合，螺纹滑动套一端连接有弧面按压板，弧面按压板与另一侧导向槽板之间滑动式配合，摆动轴一端连接有驱动齿轮，螺纹滑动套底面固接有推动齿条，导向槽板与固定板之间连接有扭力弹簧，摆动轴穿过扭力弹簧。

4.按照权利要求3所述的一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，按摩精油涂抹机构包括有活动块、摆动槽杆、导向框、导向杆、活动板、第一压缩弹簧、储油框、补液管、多孔管、分流架和旋转辊，安装支撑板下部滑动式连接有活动块，活动块与安装支撑板之间滑动式配合，安装支撑板上部转动式连接有摆动槽杆，摆动槽杆两端分别与活动块和螺纹滑动套滑动式配合，活动块一端连接有导向框，导向框内底面与内顶面连接有导向杆，导向杆上滑动式连接有活动板，活动板顶面与导向框内顶面之间连接有第一压缩弹簧，导向杆穿过第一压缩弹簧，活动板一端连接有储油框，储油框顶面设有补液管，储油框底面中部设有多孔管，多孔管一端连接有分流架，储油框两端通过转轴转动式连接有旋转辊，旋转辊与分流架之间相互接触。

5.按照权利要求4所述的一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，往复推动机构包括有导向板、活动架、第二压缩弹簧、波形板、支撑架、连接杆、第三压缩弹簧和活动堵塞柱，安装支撑板一侧对称固接有导向板，导向板上滑动式连接有活动架，导向板与活动架之间连接有第二压缩弹簧，活动架穿过第二压缩弹簧，活动架上连接有波形板，储油框顶面固接有支撑架，支撑架顶面滑动式连接有连接杆，支撑架与连接杆之间连接有第三压缩弹簧，连接杆穿过第三压缩弹簧，连接杆一端连接有活动堵塞柱，活动堵塞柱与储油框滑动式配合，活动堵塞柱下部位于多孔管内。

6.按照权利要求5所述的一种可模拟艾条的发热的全覆盖式背部艾灸器，其特征是，还包括有毛刷板，分流架一侧固接有毛刷板。
