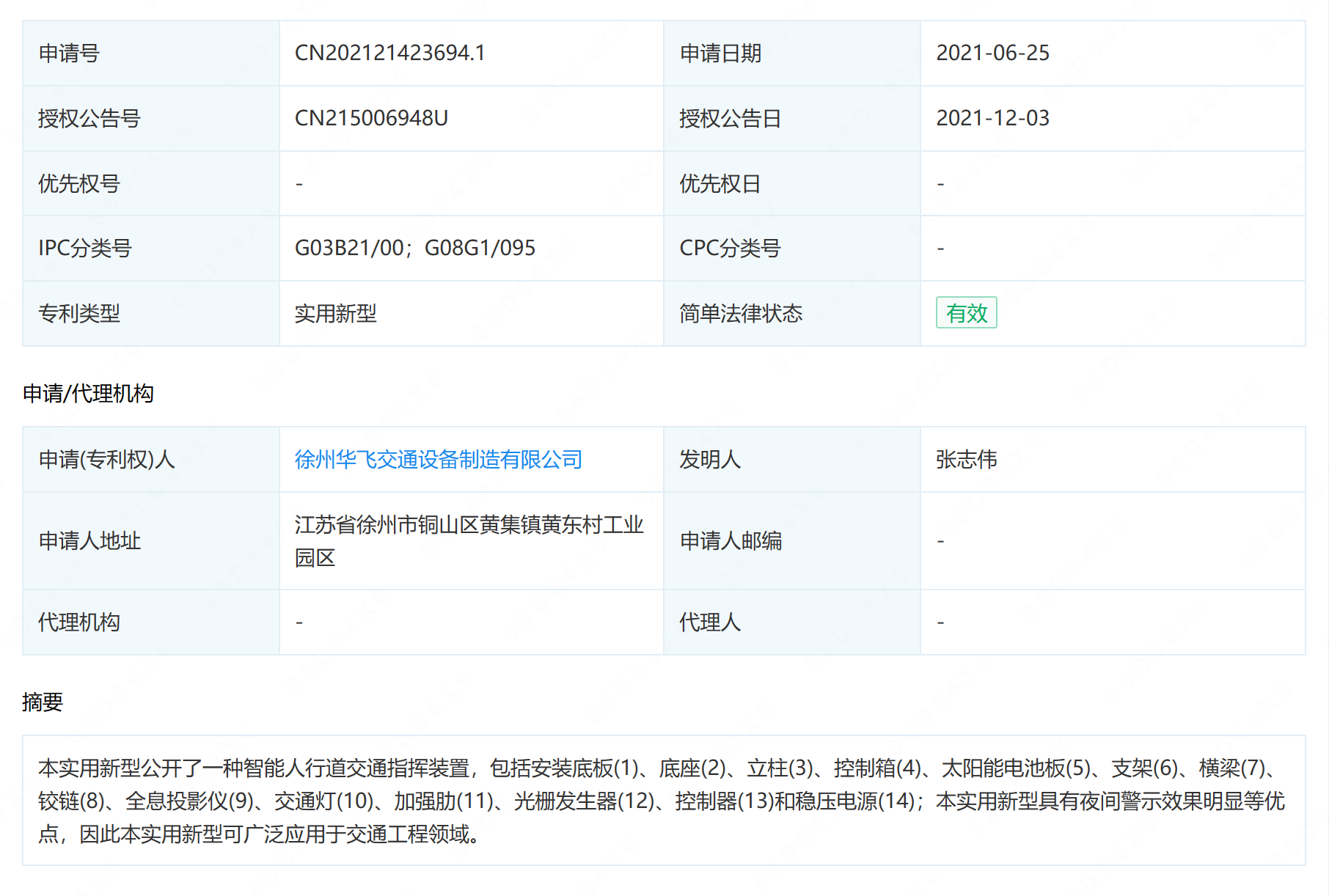

摘要： : 本实用新型公开了一种智能人行道交通指挥装置，包括安装底板(1)、底座(2)、立柱(3)、控制箱(4)、太阳能电池板(5)、支架(6)、横梁(7)、铰链(8)、全息投影仪(9)、交通灯(10)、加强肋(11)、光栅发生器(12)、控制器(13)和稳压电源(14)；本实用新型具有夜间警示效果明显等优点，因此本实用新型可广泛应用于交通工程领域。

详情： :

1.一种智能人行道交通指挥装置,其特征在于,包括安装底板(1)、底座(2)、立柱(3)、控制箱(4)、太阳能电池板(5)、支架(6)、横梁(7)、铰链(8)、全息投影仪(9)、交通灯(10)、加强肋(11)、光栅发生器(12)、控制器(13)和稳压电源(14),所述横梁(7)沿水平方向设置,所述立柱(3)沿竖直方向设置,所述立柱(3)、所述底座(2)和所述安装底板(1)在竖直方向依次自上而下设置,所述立柱(3)的下端、所述底座(2)和所述安装底板(1)依次通过螺栓连接,所述横梁(7)的一端通过螺栓与所述立柱(3)的上端连接,所述支架(6)设置在所述横梁(7)的上方,所述太阳能电池板(5)设置在所述支架(6)的上方,所述太阳能电池板(5)、所述支架(6)和所述横梁(7)依次通过螺栓连接,所述全息投影仪(9)和所述交通灯(10)均设置在所述横梁(7)的下方,所述全息投影仪(9)通过所述铰链(8)与所述横梁(7)连接,所述交通灯(10)通过螺栓与所述横梁(7)连接,所述光栅发生器(12)通过螺栓与所述底座(2)连接,所述光栅发生器(12)发射光线的方向指向所述横梁(7)远离所述立柱(3)的一端,所述控制箱(4)通过螺栓与所述立柱(3)的上部连接,所述控制器(13)和所述稳压电源(14)均通过螺栓与所述控制箱(4)的内壁连接。

2.如权利要求1所述的一种智能人行道交通指挥装置,其特征在于,还包括加强肋(11),所述加强肋(11)设置在所述横梁(7)和所述立柱(3)的连接处,所述横梁(7)、所述加强肋(11)和所述立柱(3)依次通过螺栓连接。

3.如权利要求1所述的一种智能人行道交通指挥装置,其特征在于,所述稳压电源(14)包括锂电池。

4.如权利要求1所述的一种智能人行道交通指挥装置,其特征在于,所述控制器(13)包括PLC控制器。
