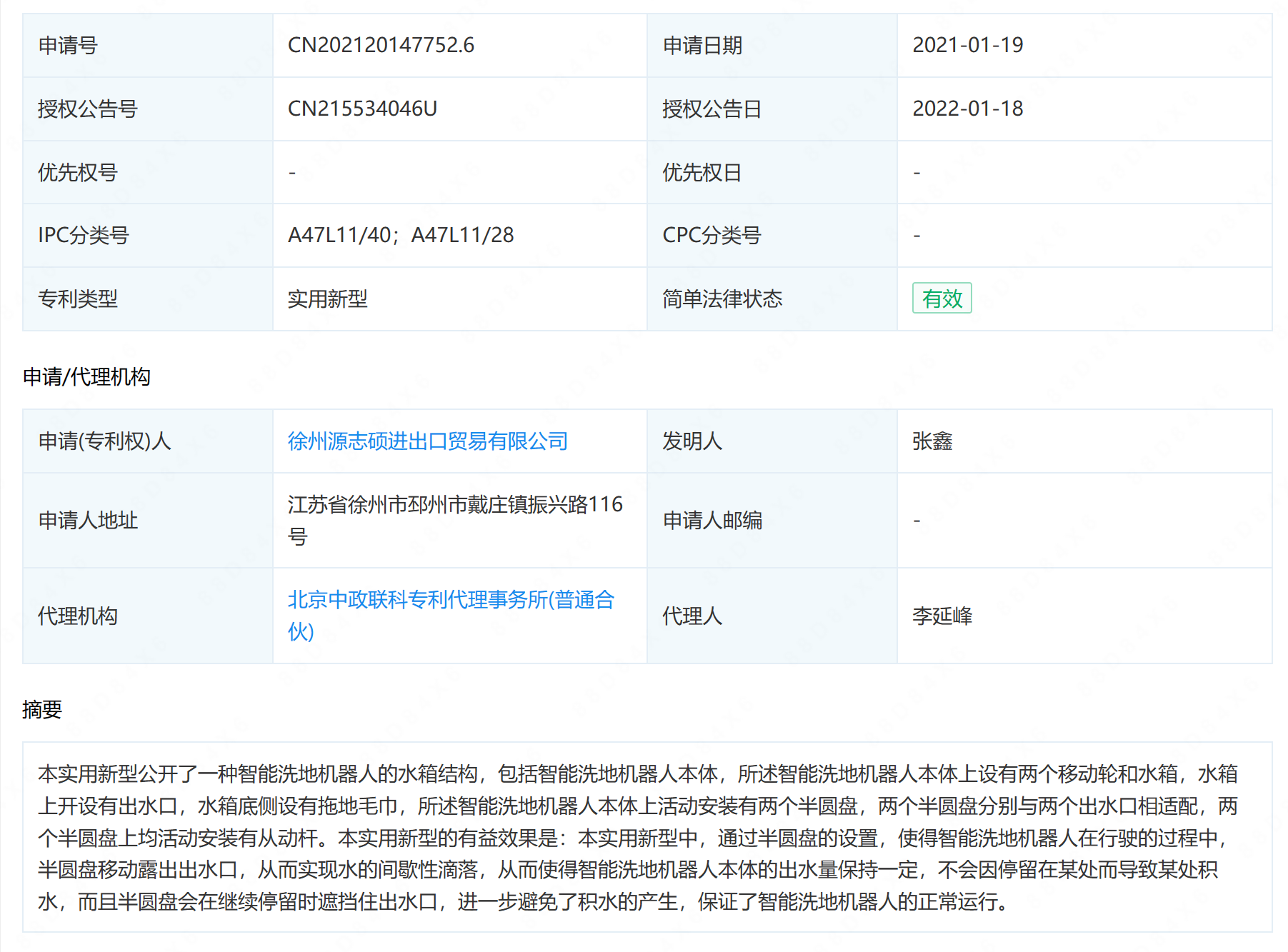

摘要： : 本实用新型公开了一种智能洗地机器人的水箱结构，包括智能洗地机器人本体，所述智能洗地机器人本体上设有两个移动轮和水箱，水箱上开设有出水口，水箱底侧设有拖地毛巾，所述智能洗地机器人本体上活动安装有两个半圆盘，两个半圆盘分别与两个出水口相适配，两个半圆盘上均活动安装有从动杆。本实用新型的有益效果是：本实用新型中，通过半圆盘的设置，使得智能洗地机器人在行驶的过程中，半圆盘移动露出出水口，从而实现水的间歇性滴落，从而使得智能洗地机器人本体的出水量保持一定，不会因停留在某处而导致某处积水，而且半圆盘会在继续停留时遮挡住出水口，进一步避免了积水的产生，保证了智能洗地机器人的正常运行。

详情： :

1.一种智能洗地机器人的水箱结构，包括智能洗地机器人本体(1)，所述智能洗地机器人本体(1)上设有两个移动轮(2)和水箱(3)，水箱(3)上开设有出水口(4)，水箱(3)底侧设有拖地毛巾，其特征在于：所述智能洗地机器人本体(1)上活动安装有两个半圆盘(5)，两个半圆盘(5)分别与两个出水口(4)相适配，两个半圆盘(5)上均活动安装有从动杆(6)，两个从动杆(6)上活动安装有同一个活动板(7)，活动板(7)上固定安装有U型架(8)，U型架(8)上固定安装有两个顶板(9)，两个移动轮(2)上均固定安装有顶块(10)，顶块(10)与顶板(9)相接触。

2.根据权利要求1所述的一种智能洗地机器人的水箱结构，其特征在于：所述活动板(7)上套接有滑杆(19)，滑杆(19)固定安装在水箱(3)上。

3.根据权利要求2所述的一种智能洗地机器人的水箱结构，其特征在于：所述滑杆(19)上套接有弹簧(18)，弹簧(18)的一端固定安装在水箱(3)上，弹簧(18)的另一端固定安装在活动板(7)上。

4.根据权利要求1所述的一种智能洗地机器人的水箱结构，其特征在于：所述水箱(3)上固定安装有护罩(11)，护罩(11)与拖地毛巾相接触。

5.根据权利要求1所述的一种智能洗地机器人的水箱结构，其特征在于：所述水箱(3)上开设有两个转动槽(12)，两个半圆盘(5)上均固定安装有转动轴(15)，两个转动轴(15)分别转动安装在两个转动槽(12)内。

6.根据权利要求5所述的一种智能洗地机器人的水箱结构，其特征在于：所述转动槽(12)的内壁上环形上开设有限位槽(13)，限位槽(13)内活动安装有限位圈(14)，限位圈(14)固定安装在两个转动轴(15)上。

7.根据权利要求1所述的一种智能洗地机器人的水箱结构，其特征在于：所述从动杆(6)上开设有两个旋转孔(16)，两个旋转孔(16)内均转动安装有旋转轴(17)，两个旋转轴(17)分别固定安装在半圆盘(5)和活动板(7)上。
