售价 : 1800元

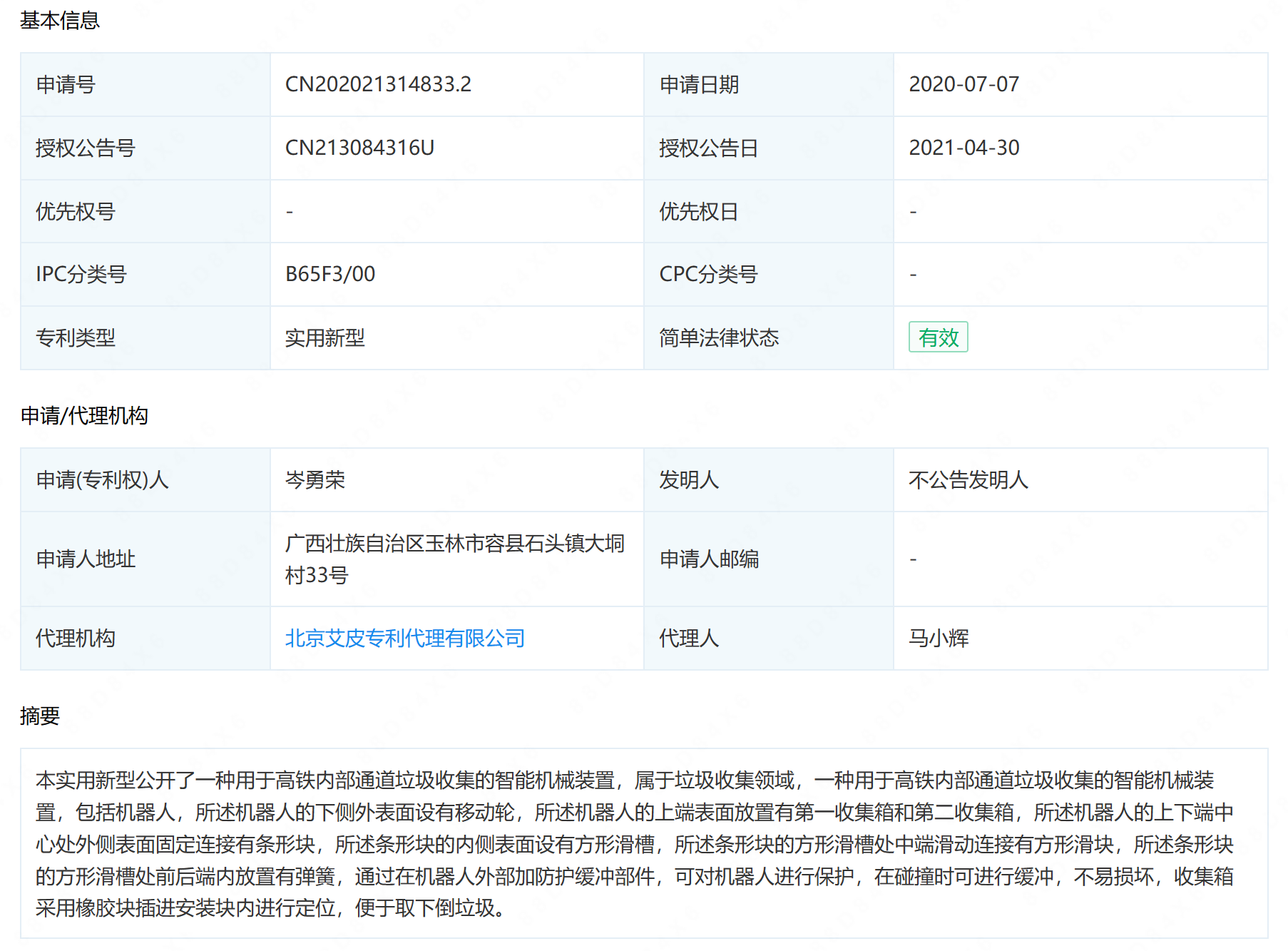

摘要： : 本实用新型公开了一种用于高铁内部通道垃圾收集的智能机械装置，属于垃圾收集领域，一种用于高铁内部通道垃圾收集的智能机械装置，包括机器人，所述机器人的下侧外表面设有移动轮，所述机器人的上端表面放置有第一收集箱和第二收集箱，所述机器人的上下端中心处外侧表面固定连接有条形块，所述条形块的内侧表面设有方形滑槽，所述条形块的方形滑槽处中端滑动连接有方形滑块，所述条形块的方形滑槽处前后端内放置有弹簧，通过在机器人外部加防护缓冲部件，可对机器人进行保护，在碰撞时可进行缓冲，不易损坏，收集箱采用橡胶块插进安装块内进行定位，便于取下倒垃圾。

详情： :

1.一种用于高铁内部通道垃圾收集的智能机械装置,包括机器人(1),其特征在于:所述机器人(1)的下侧外表面设有移动轮(2),所述机器人(1)的上端表面放置有第一收集箱(3)和第二收集箱(4),所述机器人(1)的上下端中心处外侧表面固定连接有条形块(5),所述条形块(5)的内侧表面设有方形滑槽(6),所述条形块(5)的方形滑槽(6)处中端滑动连接有方形滑块(7),所述条形块(5)的方形滑槽(6)处前后端内放置有弹簧(8),所述弹簧(8)的外端面固定连接在条形块(5)的内侧表面,所述弹簧(8)的内端面固定连接在方形滑块(7)的左右两端表面,所述方形滑块(7)的外端面固定连接有方框(9),所述方框(9)的材质为不锈钢材质,所述方框(9)的厚度不大于三毫米。

2.根据权利要求1所述的一种用于高铁内部通道垃圾收集的智能机械装置,其特征在于:所述方框(9)的外表面固定连接有环形气囊(10),所述环形气囊(10)的内部设有空腔,所述环形气囊(10)采用橡胶材质。

3.根据权利要求1所述的一种用于高铁内部通道垃圾收集的智能机械装置,其特征在于:所述机器人(1)的前后上下端表面固定连接有安装块(12),安装块(12)的内侧表面设有插槽(13),第一收集箱(3)和第二收集箱(4)的下端表面固定连接有橡胶块(14),橡胶块(14)的外表面紧密贴合在安装块(12)的插槽(13)中。

4.根据权利要求1所述的一种用于高铁内部通道垃圾收集的智能机械装置,其特征在于:所述机器人(1)的上表面固定连接有支撑块(15),支撑块(15)位于机器人(1)的中心处前后端上表面。

5.根据权利要求1所述的一种用于高铁内部通道垃圾收集的智能机械装置,其特征在于:所述第一收集箱(3)和第二收集箱(4)的外表面固定连接有把手(34),把手(34)位于第一收集箱(3)和第二收集箱(4)的前后两端。

6.根据权利要求1所述的一种用于高铁内部通道垃圾收集的智能机械装置,其特征在于:所述第一收集箱(3)和第二收集箱(4)的前侧把手(34)下端表面固定连接有弯曲弹片(341),弯曲弹片(341)的内端固定有卡块(342),卡块(342)卡在安装块(12)的前侧外端内侧表面的卡槽中,弯曲弹片(341)的内端表面固定连接有拉环(343)。
