售价 : 1800元

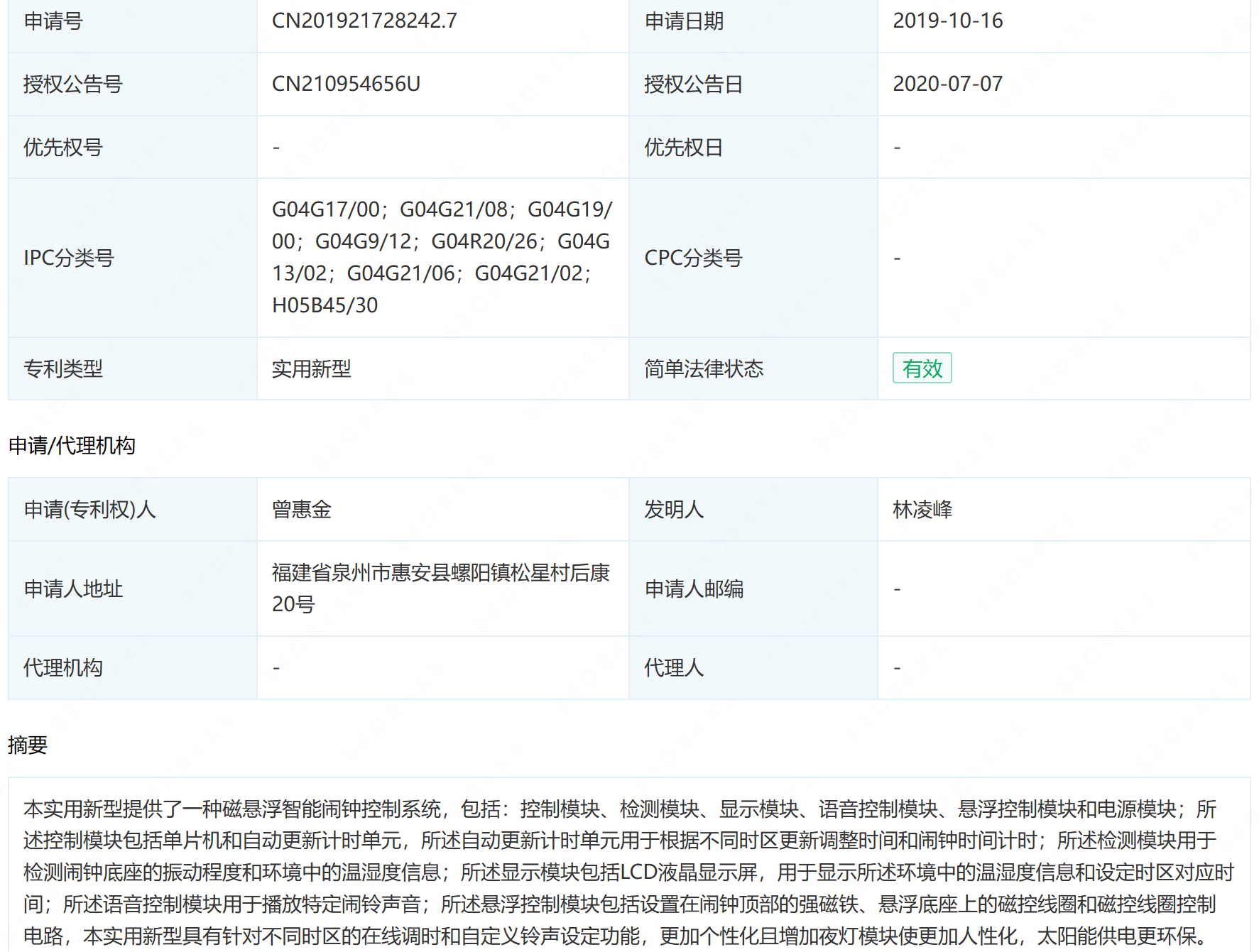

摘要： : 本实用新型提供了一种磁悬浮智能闹钟控制系统，包括：控制模块、检测模块、显示模块、语音控制模块、悬浮控制模块和电源模块；所述控制模块包括单片机和自动更新计时单元，所述自动更新计时单元用于根据不同时区更新调整时间和闹钟时间计时；所述检测模块用于检测闹钟底座的振动程度和环境中的温湿度信息；所述显示模块包括LCD液晶显示屏，用于显示所述环境中的温湿度信息和设定时区对应时间；所述语音控制模块用于播放特定闹铃声音；所述悬浮控制模块包括设置在闹钟顶部的强磁铁、悬浮底座上的磁控线圈和磁控线圈控制电路，本实用新型具有针对不同时区的在线调时和自定义铃声设定功能，更加个性化且增加夜灯模块使更加人性化，太阳能供电更环保。

详情： :

1.一种磁悬浮智能闹钟控制系统，其特征在于，包括：控制模块、检测模块、显示模块、语音控制模块、悬浮控制模块和电源模块；所述控制模块包括单片机和自动更新计时单元，所述单片机与所述自动更新计时单元电连接，所述自动更新计时单元用于根据不同时区更新调整时间和闹钟时间计时；所述检测模块包括振动传感器、温湿度传感器，所述检测模块用于检测闹钟底座的振动程度和环境中的温湿度信息并将所述信息发送给所述单片机；所述显示模块包括LCD液晶显示屏，所述LCD液晶显示模块用于显示所述环境中的温湿度信息和设定时区对应时间；所述语音控制模块用于播放特定闹铃声音，所述语音控制模块与所述单片机电连接；所述悬浮控制模块包括设置在闹钟顶部的强磁铁、悬浮底座上的磁控线圈和磁控线圈控制电路；所述电源模块用于为所述控制模块、所述检测模块、所述显示模块、所述语音控制模块和所述悬浮控制模块提供所需电压。

2.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述自动更新计时单元包括计时芯片、WIFI模块和用于存储闹铃音频文件的存储单元，所述计时芯片、所述WIFI模块和所述存储单元均与所述单片机电连接。

3.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，设置在所述闹钟底座的所述振动传感器和设置在所述闹钟底座的所述温湿度传感器均与所述单片机电连接。

4.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述控制模块还包括LED夜灯控制单元，所述LED夜灯控制单元包括LED夜灯延时电路、弱光LED灯珠和强光LED灯珠，所述弱光LED灯珠和所述强光LED灯珠均与所述LED夜灯延时电路电连接，所述LED夜灯延时电路通过电磁继电器与所述单片机连接。

5.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述电源模块包括太阳能供电模块和干电池组备用电源模块，所述太阳能供电模块包括整流稳压单元、太阳能蓄电池和电量报警单元，所述整流稳压单元和电量报警单元均与所述太阳能蓄电池电连接。

6.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述显示模块还包括开关机控制按键、模式选择按键、时间调节按键和时区调整按键。

7.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述语音控制模块包括语音芯片和扬声器，所述语音芯片采用型号为NV020C。

8.根据权利要求1所述的磁悬浮智能闹钟控制系统，其特征在于，所述悬浮控制模块采用吊悬式有源磁浮控制。

9.根据权利要求4所述的磁悬浮智能闹钟控制系统，其特征在于，所述控制模块还包括USB接口单元，所述USB接口单元与所述单片机电连接。
