售价 : 1800元

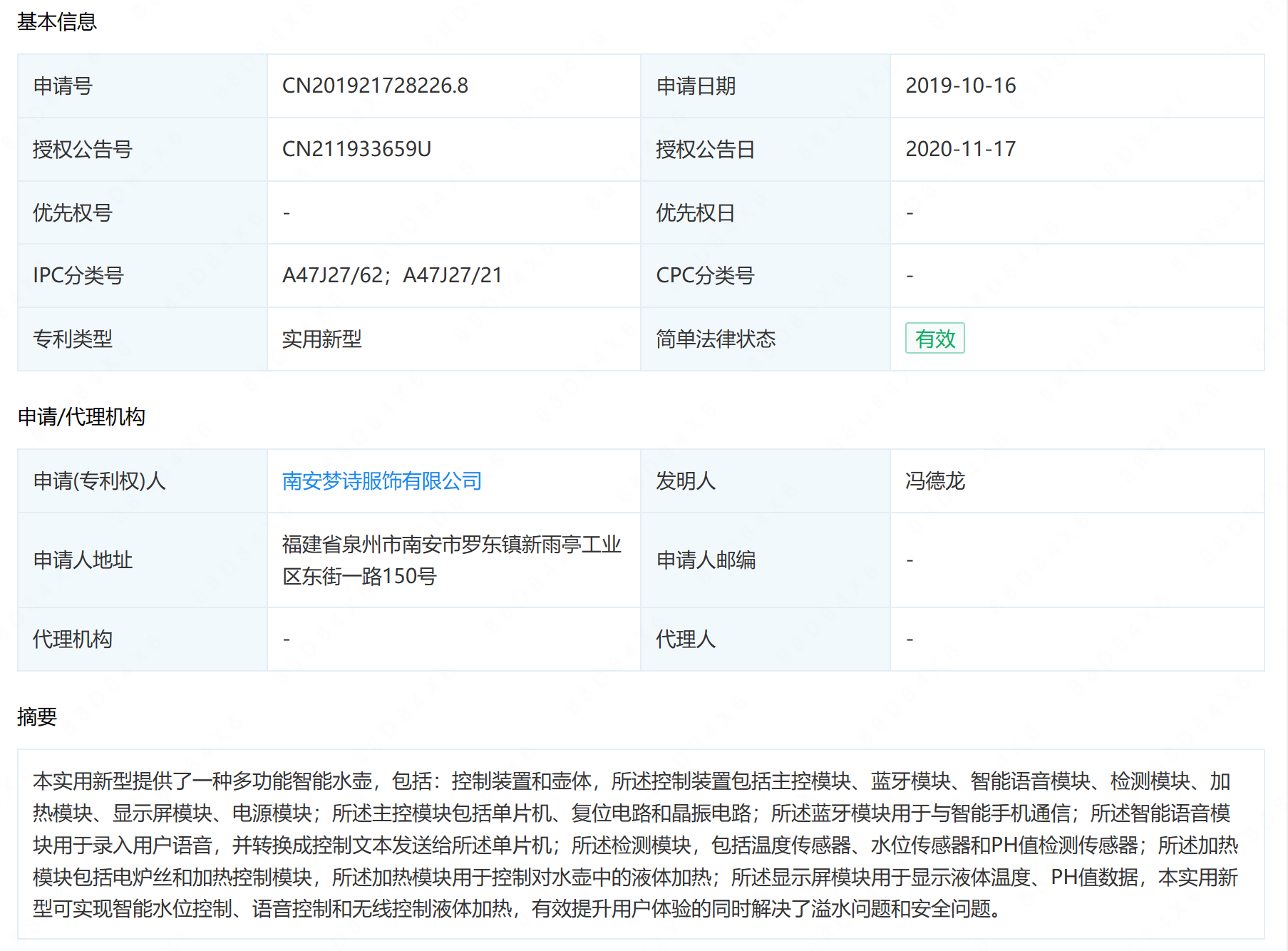

摘要： : 本实用新型提供了一种多功能智能水壶，包括：控制装置和壶体，所述控制装置包括主控模块、蓝牙模块、智能语音模块、检测模块、加热模块、显示屏模块、电源模块；所述主控模块包括单片机、复位电路和晶振电路；所述蓝牙模块用于与智能手机通信；所述智能语音模块用于录入用户语音，并转换成控制文本发送给所述单片机；所述检测模块，包括温度传感器、水位传感器和PH值检测传感器；所述加热模块包括电炉丝和加热控制模块，所述加热模块用于控制对水壶中的液体加热；所述显示屏模块用于显示液体温度、PH值数据，本实用新型可实现智能水位控制、语音控制和无线控制液体加热，有效提升用户体验的同时解决了溢水问题和安全问题。

详情： :

1.一种多功能智能水壶，其特征在于，包括：壶体和控制装置，所述控制装置包括主控模块(1)、蓝牙模块(2)、智能语音模块(3)、检测模块(4)、加热模块(5)、显示屏模块(6)和电源模块(7)；所述主控模块(1)包括单片机、复位电路和晶振电路，所述主控模块(1)与所述蓝牙模块(2)、所述智能语音模块(3)、所述检测模块(4)、所述加热模块(5)、所述显示屏模块(6)和所述电源模块(7)电连接；所述蓝牙模块(2)用于与智能手机相连接，通过所述智能手机直接控制所述多功能智能水壶的工作；所述智能语音模块(3)用于录入用户语音，并转换成控制文本发送给所述单片机；所述检测模块(4)，包括温度传感器、水位传感器和PH值检测传感器，所述温度传感器用于测试水温，所述水位传感器用于检测水壶中水位是否超过标准水位，所述PH值检测传感器用于检测水溶液的PH值；所述加热模块(5)包括电炉丝和加热控制模块，所述加热模块(5)用于控制对水壶中的液体加热；所述显示屏模块(6)用于显示液体温度、PH值数据。

2.根据权利要求1所述的多功能智能水壶，其特征在于，所述壶体还包括壶内胆、外层和壶把手。

3.根据权利要求2所述的多功能智能水壶，其特征在于，所述控模块、所述蓝牙模块(2)、所述智能语音模块(3)和所述电源模块(7)均设置在所述壶把手内。

4.根据权利要求2所述的多功能智能水壶，其特征在于，所述温度传感器设置在所述壶内胆上，所述水位感传感器设置在所述壶内胆内靠近水壶壶嘴的位置。

5.根据权利要求2所述的多功能智能水壶，其特征在于，所述外层表面上设置有所述显示屏模块(6)和触摸控制开关。

6.根据权利要求3所述的多功能智能水壶，其特征在于，所述智能语音模块(3)包括拾音器和语音识别芯片，所述拾音器与语音识别芯片电连接，所述语音识别芯片与所述单片机电连接。

7.根据权利要求1所述的多功能智能水壶，其特征在于，所述加热控制模块为微型继电器。

8.根据权利要求1所述的多功能智能水壶，其特征在于，所述电源模块(7)包括电池组单元、充电接口连接单元和还包括对市电进行降压的稳压单元，所述稳压单元包括变压器和整流电路。
