售价 : 1800元

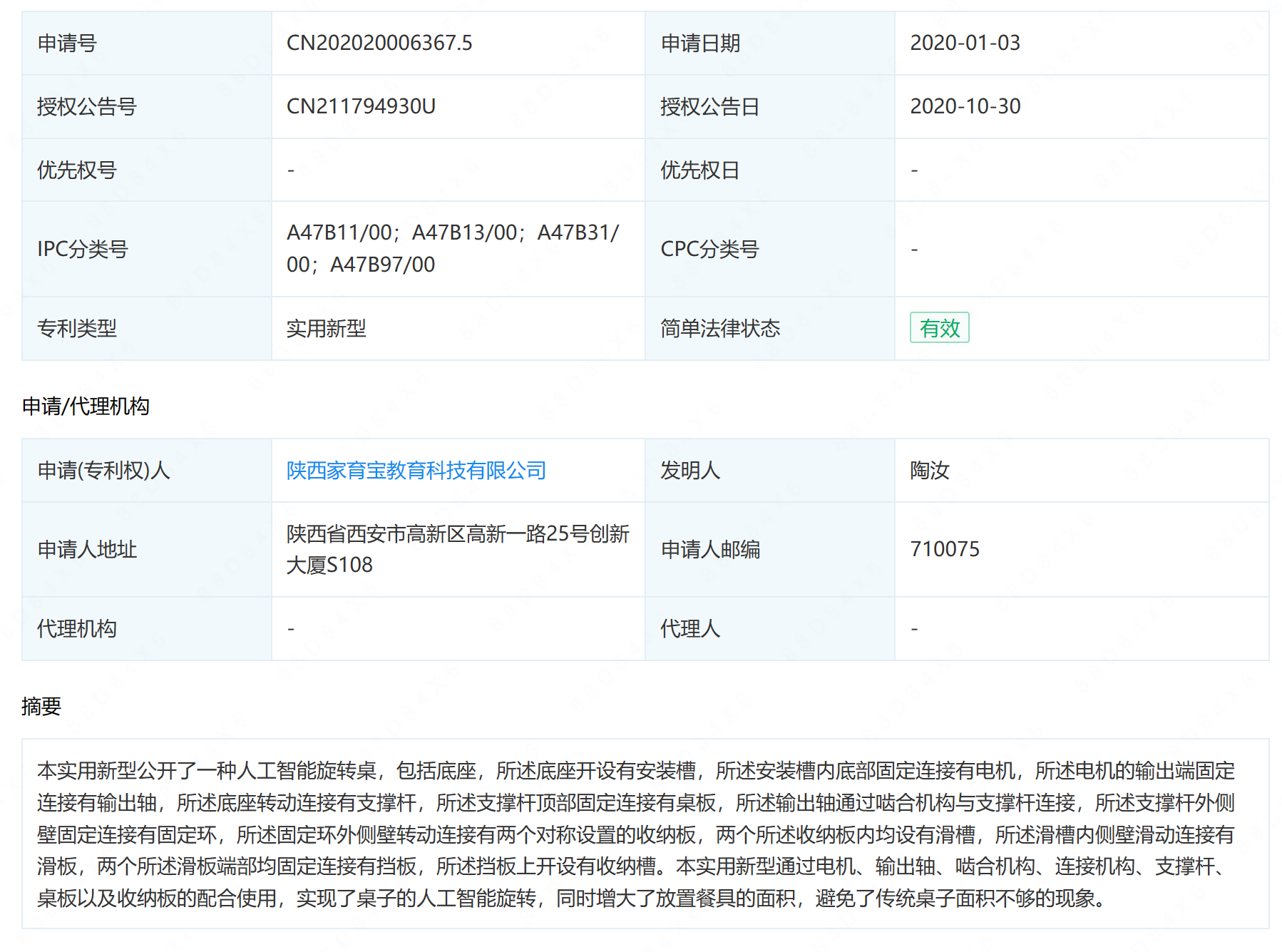

摘要： : 本实用新型公开了一种人工智能旋转桌，包括底座，所述底座开设有安装槽，所述安装槽内底部固定连接有电机，所述电机的输出端固定连接有输出轴，所述底座转动连接有支撑杆，所述支撑杆顶部固定连接有桌板，所述输出轴通过啮合机构与支撑杆连接，所述支撑杆外侧壁固定连接有固定环，所述固定环外侧壁转动连接有两个对称设置的收纳板，两个所述收纳板内均设有滑槽，所述滑槽内侧壁滑动连接有滑板，两个所述滑板端部均固定连接有挡板，所述挡板上开设有收纳槽。本实用新型通过电机、输出轴、啮合机构、连接机构、支撑杆、桌板以及收纳板的配合使用，实现了桌子的人工智能旋转，同时增大了放置餐具的面积，避免了传统桌子面积不够的现象。

详情： :

1.一种人工智能旋转桌，包括底座（1），其特征在于，所述底座（1）开设有安装槽（2），所述安装槽（2）内底部固定连接有电机（3），所述电机（3）的输出端固定连接有输出轴（4），所述底座（1）转动连接有支撑杆（7），所述支撑杆（7）顶部固定连接有桌板（8），所述输出轴（4）通过啮合机构与支撑杆（7）连接，所述支撑杆（7）外侧壁固定连接有固定环（9），所述固定环（9）外侧壁转动连接有两个对称设置的收纳板（10），两个所述收纳板（10）内均设有滑槽（11），所述滑槽（11）内侧壁滑动连接有滑板（12），两个所述滑板（12）端部均固定连接有挡板（13），所述挡板（13）上开设有收纳槽，所述收纳槽内设有收纳框（14），所述收纳板（10）通过连接机构与支撑杆（7）连接，所述收纳板（10）通过第一限位机构与滑板（12）连接，所述支撑杆（7）上设有第二限位机构。

2.根据权利要求1所述的一种人工智能旋转桌，其特征在于，所述啮合机构包括固定连接在输出轴（4）外侧壁的第一齿轮（5），所述支撑杆（7）外侧壁固定连接有第二齿轮（6），所述第一齿轮（5）与第二齿轮（6）相啮合。

3.根据权利要求1所述的一种人工智能旋转桌，其特征在于，所述连接机构包括滑动连接在支撑杆（7）外侧壁的安装环（18），所述安装环（18）外侧壁固定连接有第一连接块，所述收纳板（10）底部固定连接有第二连接块，所述第一连接块与第二连接块通过连杆（17）连接。

4.根据权利要求3所述的一种人工智能旋转桌，其特征在于，所述第一连接块与第二连接块外侧壁均固定连接有销轴，所述连杆（17）两端开设有与销轴相适配的旋转口，所述旋转口与销轴转动连接。

5.根据权利要求1所述的一种人工智能旋转桌，其特征在于，所述第一限位机构包括开设在滑板（12）上的多个插孔（15），所述收纳板（10）上开设有与插孔（15）相适配的插口，所述插孔（15）与插口内插设有同一根限位杆（16）。

6.根据权利要求3所述的一种人工智能旋转桌，其特征在于，所述第二限位机构包括开设支撑杆（7）上的多个限位口，所述安装环（18）上开设有与限位口相适配的安装口。
