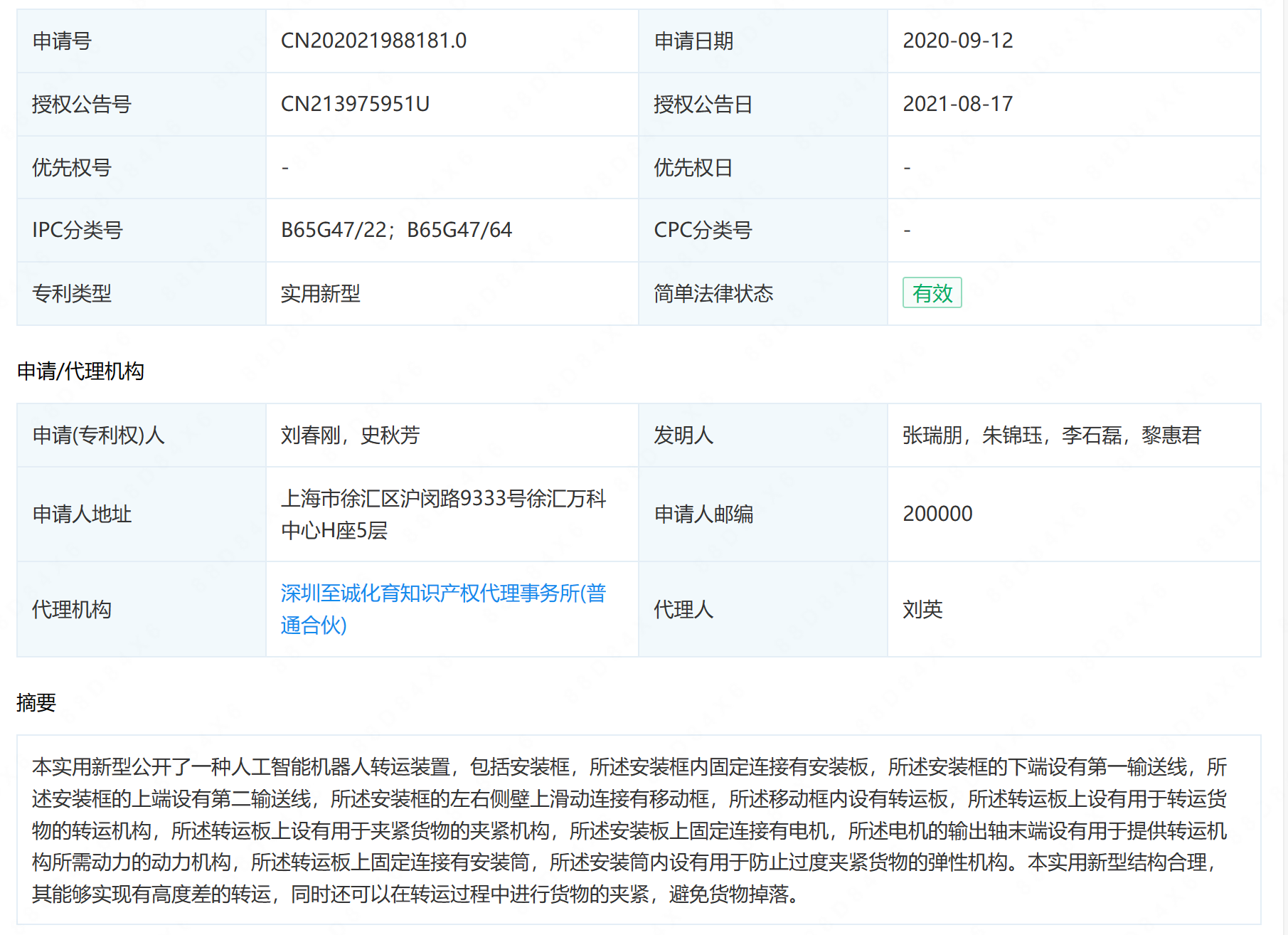

摘要： : 本实用新型公开了一种人工智能机器人转运装置，包括安装框，所述安装框内固定连接有安装板，所述安装框的下端设有第一输送线，所述安装框的上端设有第二输送线，所述安装框的左右侧壁上滑动连接有移动框，所述移动框内设有转运板，所述转运板上设有用于转运货物的转运机构，所述转运板上设有用于夹紧货物的夹紧机构，所述安装板上固定连接有电机，所述电机的输出轴末端设有用于提供转运机构所需动力的动力机构，所述转运板上固定连接有安装筒，所述安装筒内设有用于防止过度夹紧货物的弹性机构。本实用新型结构合理，其能够实现有高度差的转运，同时还可以在转运过程中进行货物的夹紧，避免货物掉落。

详情： :

1.一种人工智能机器人转运装置,包括安装框(1),其特征在于,所述安装框(1)内固定连接有安装板(2),所述安装框(1)的下端设有第一输送线(3),所述安装框(1)的上端设有第二输送线(4),所述安装框(1)的左右侧壁上滑动连接有移动框(5),所述移动框(5)内设有转运板(6),所述转运板(6)上设有用于转运货物的转运机构,所述转运板(6)上设有用于夹紧货物的夹紧机构,所述安装板(2)上固定连接有电机(7),所述电机(7)的输出轴末端设有用于提供转运机构所需动力的动力机构,所述转运板(6)上固定连接有安装筒(8),所述安装筒(8)内设有用于防止过度夹紧货物的弹性机构。

2.根据权利要求1所述的一种人工智能机器人转运装置,其特征在于,所述动力机构包括转动连接在安装板(2)上的齿轮(9),两个所述齿轮(9)对称设置,两个所述齿轮(9)之间通过链条(10)连接。

3.根据权利要求2所述的一种人工智能机器人转运装置,其特征在于,所述转运机构包括固定连接在转运板(6)上的四根支撑柱(11),所述转运板(6)与链条(10)转动连接,所述移动框(5)的上下内壁均设有滑轨(12),所述转运板(6)与两个滑轨(12)滑动连接。

4.根据权利要求1所述的一种人工智能机器人转运装置,其特征在于,所述夹紧机构包括固定连接在转运板(6)上的电动伸缩杆(13),所述电动伸缩杆(13)的伸缩端固定连接有挡块(14)。

5.根据权利要求4所述的一种人工智能机器人转运装置,其特征在于,所述弹性机构包括设置在安装筒(8)内的挡板,所述挡板与安装筒(8)的内底部通过弹簧(15)弹性连接,所述挡板上固定连接有贯穿安装筒(8)的推杆(16),所述推杆(16)末端固定连接有支撑板(17),所述支撑板(17)与挡块(14) 相对设置。

6.根据权利要求3所述的一种人工智能机器人转运装置,其特征在于,所述第一输送线(3)与第二输送线(4)上均设有开口(18),所述第二输送线(4)设置在第一输送线(3)的上侧,四根所述支撑柱(11)的长度均大于第一输送线(3)与第二输送线(4)的宽度。
