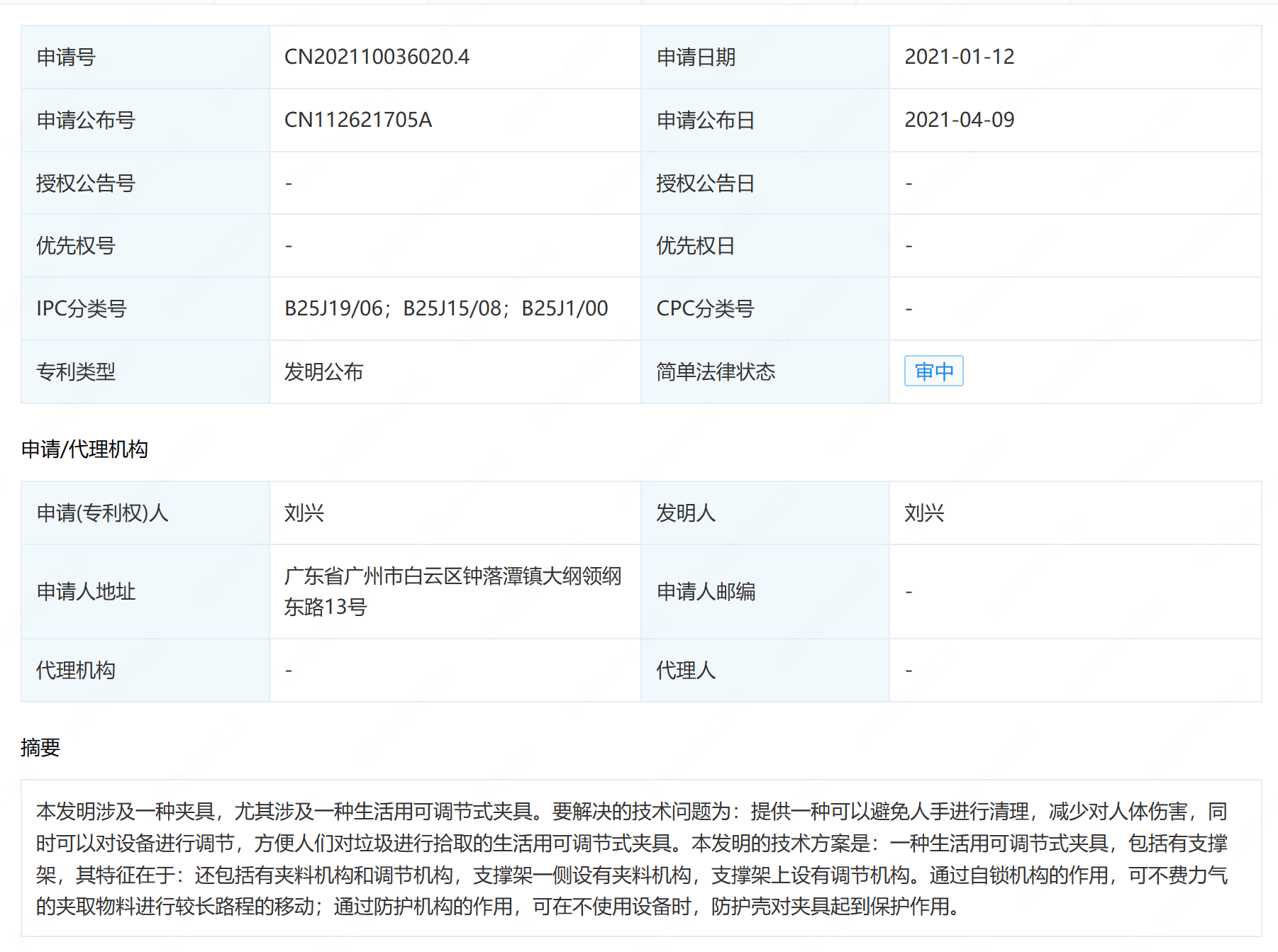

摘要： : 本发明涉及一种夹具，尤其涉及一种生活用可调节式夹具。要解决的技术问题为：提供一种可以避免人手进行清理，减少对人体伤害，同时可以对设备进行调节，方便人们对垃圾进行拾取的生活用可调节式夹具。本发明的技术方案是：一种生活用可调节式夹具，包括有支撑架，其特征在于：还包括有夹料机构和调节机构，支撑架一侧设有夹料机构，支撑架上设有调节机构。通过自锁机构的作用，可不费力气的夹取物料进行较长路程的移动；通过防护机构的作用，可在不使用设备时，防护壳对夹具起到保护作用。

详情： :

1.一种生活用可调节式夹具，包括有支撑架（1），其特征在于，还包括有夹料机构（2）和调节机构（3），支撑架（1）一侧设有夹料机构（2），支撑架（1）上设有调节机构（3）。

2.如权利要求1所述的一种生活用可调节式夹具，其特征在于，调节机构（3）包括有固定套（31）、螺杆（32）、螺母（33）、滑动套（34）、固定杆（35）、滑动杆（36）、第一弹簧（37）、指环（38）、锁套（39）和旋钮（310），支撑架（1）两侧均滑动式连接有固定套（31），固定套（31）两侧之间均螺纹式连接有螺杆（32），螺杆（32）上均螺纹式连接有螺母（33），支撑架（1）内部滑动式连接有滑动套（34），滑动套（34）两侧均设有固定杆（35），固定杆（35）均与固定套（31）滑动式连接，滑动套（34）上部滑动式连接有锁套（39），锁套（39）两侧均转动式连接有旋钮（310），滑动块（211）两侧均连接有第三连接杆（30），第三连接杆（30）均与旋钮（310）滑动式连接，滑动套（34）内滑动式连接有滑动杆（36），滑动杆（36）与滑动套（34）之间连接有第一弹簧（37），滑动杆（36）顶部设有指环（38）。

3.如权利要求2所述的一种生活用可调节式夹具，其特征在于，夹料机构（2）包括有第一支撑板（20）、第一转轴（21）、第一缺齿轮（22）、第一连接杆（25）、夹具（26）、轴套（27）、伸缩杆（28）、拨动杆（29）、第二连接杆（210）和滑动块（211），支撑架（1）底部一侧设有第一支撑板（20），第一支撑板（20）两侧均转动式连接有第一转轴（21），第一转轴（21）一侧均设有第一缺齿轮（22），第一缺齿轮（22）上均设有第一连接杆（25），第一连接杆（25）均与第一支撑板（20）转动式连接，第一连接杆（25）上均设有夹具（26），第一转轴（21）一侧均设有轴套（27），轴套（27）上均设有伸缩杆（28），伸缩杆（28）之间转动式连接有拨动杆（29），拨动杆（29）与第一支撑板（20）滑动式连接，支撑架（1）一侧设有第二连接杆（210），第二连接杆（210）上设有滑动块（211），第二连接杆（210）与拨动杆（29）相连接。

4.如权利要求3所述的一种生活用可调节式夹具，其特征在于，还包括有防护机构（4），防护机构（4）包括有第二支撑板（40）、防护壳（41）、合页（42）、第三转轴（43）、异形块（44）和楔形块（45），支撑架（1）一侧设有第二支撑板（40），第二支撑板（40）两侧均设有楔形块（45），第二支撑板（40）两侧均设有合页（42），合页（42）上均转动式连接有第三转轴（43），合页（42）之间连接有防护壳（41），防护壳（41）底部设有异形块（44），异形块（44）与楔形块（45）配合作用。

5.如权利要求4所述的一种生活用可调节式夹具，其特征在于，还包括有自锁机构（5），自锁机构（5）包括有支撑块（50）、转动块（51）、第四转轴（52）、第二弹簧（53）、拉绳（54）和拉环（55），滑动套（34）一侧滑动式连接有支撑块（50），支撑块（50）两侧均转动式连接有第四转轴（52），第四转轴（52）上均设有转动块（51），转动块（51）一侧之间连接有第二弹簧（53），支撑块（50）顶部滑动式连接有拉环（55），拉环（55）与转动块（51）之间连接有拉绳（54）。

6.如权利要求4所述的一种生活用可调节式夹具，其特征在于，合页（42）材质为金属。
