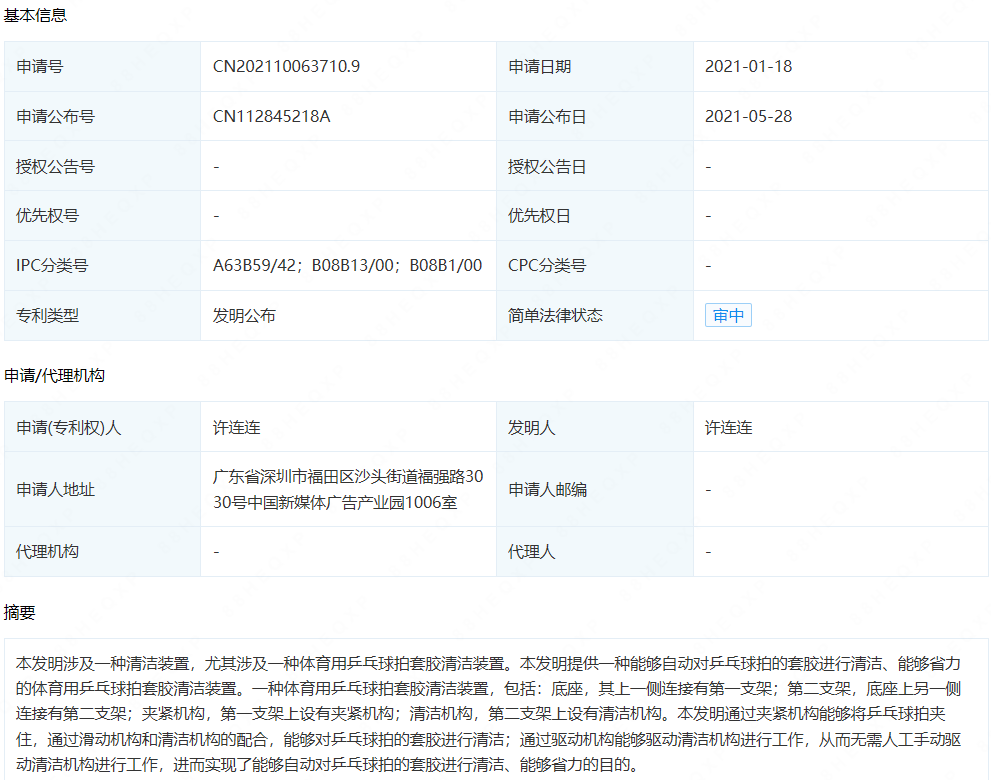

摘要： : 本发明涉及一种清洁装置，尤其涉及一种体育用乒乓球拍套胶清洁装置。本发明提供一种能够自动对乒乓球拍的套胶进行清洁、能够省力的体育用乒乓球拍套胶清洁装置。一种体育用乒乓球拍套胶清洁装置，包括：底座，其上一侧连接有第一支架；第二支架，底座上另一侧连接有第二支架；夹紧机构，第一支架上设有夹紧机构；清洁机构，第二支架上设有清洁机构。本发明通过夹紧机构能够将乒乓球拍夹住，通过滑动机构和清洁机构的配合，能够对乒乓球拍的套胶进行清洁；通过驱动机构能够驱动清洁机构进行工作，从而无需人工手动驱动清洁机构进行工作，进而实现了能够自动对乒乓球拍的套胶进行清洁、能够省力的目的。

详情： :

1.一种体育用乒乓球拍套胶清洁装置，其特征在于，包括：底座（1），其上一侧连接有第一支架（2）；第二支架（3），底座（1）上另一侧连接有第二支架（3）；夹紧机构（4），第一支架（2）上设有夹紧机构（4）；清洁机构（5），第二支架（3）上设有清洁机构（5）；滑动机构（6），第二支架（3）上设有滑动机构（6）。

2.根据权利要求1所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，夹紧机构（4）包括：转盘（41），第一支架（2）上转动式连接有转盘（41），转盘（41）一侧连接有托板（42）；第一固定板（43），转盘（41）上部连接有第一固定板（43），第一固定板（43）上滑动式连接有第一拉杆（44），第一拉杆（44）上连接有夹块（45），夹块（45）与托板（42）配合；第一复位弹簧（46），夹块（45）与第一固定板（43）之间连接有第一复位弹簧（46）。

3.根据权利要求2所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，清洁机构（5）包括：卡块（51），第二支架（3）内滑动式连接有卡块（51），卡块（51）与第二支架（3）之间连接有第二复位弹簧（52）；第一菱形杆（53），卡块（51）上连接有第一菱形杆（53），第一菱形杆（53）上滑动式连接有滑板（55），滑板（55）与卡块（51）之间连接有第三复位弹簧（54）；纳米海绵（56），滑板（55）端部连接有纳米海绵（56）。

4.根据权利要求3所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，滑动机构（6）包括：斜框（62），第二支架（3）上滑动式连接有斜框（62），斜框（62）与第二支架（3）之间连接有多个第四复位弹簧（61）；第一接触块（63），滑板（55）一侧连接有第一接触块（63），第一接触块（63）与斜框（62）配合。

5.根据权利要求4所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，还包括驱动机构（7），驱动机构（7）包括：气缸（71），底座（1）上靠近第二支架（3）的一侧连接有气缸（71）；导杆（72），底座（1）上的四个角均连接有导杆（72），导杆（72）之间滑动式连接有滑架（73），滑架（73）底部连接有连接板（74），连接板（74）端部连接有齿条（76）；单向齿轮（77），转盘（41）外壁连接有单向齿轮（77），单向齿轮（77）与齿条（76）配合；第一楔形块（75），气缸（71）上连接有第一楔形块（75），第一楔形块（75）与滑架（73）固定连接；第二接触块（78），卡块（51）一侧连接有第二接触块（78），第二接触块（78）与第一楔形块（75）配合。

6.根据权利要求5所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，还包括喷涂组件（8），喷涂组件（8）包括：固定架（81），第一支架（2）和第二支架（3）的端部之间连接有固定架（81）；固定块（82），固定架（81）上连接有固定块（82），固定块（82）内的一侧连接有放料箱（83）；缸体（86），固定块（82）内的另一侧连接有缸体（86），缸体（86）与放料箱（83）之间连接有连接管（84），连接管（84）上设有单向阀（85）；泡沫喷头（87），缸体（86）上连接有泡沫喷头（87）；活塞（88），缸体（86）内滑动式连接有活塞（88），活塞（88）上连接有第一挤压杆（89），第一挤压杆（89）与缸体（86）之间连接有第一弹性件（810）。

7.根据权利要求6所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，还包括卡紧机构（9），卡紧机构（9）包括：第二固定板（91），底座（1）上靠近第一支架（2）的一侧连接有第二固定板（91），第二固定板（91）上滑动式连接有第二挤压杆（92），第二挤压杆（92）与第二固定板（91）之间连接有第二弹性件（93）；第二楔形块（94），连接板（74）一侧连接有第二楔形块（94），第二楔形块（94）与第二挤压杆（92）配合。

8.根据权利要求7所述的一种体育用乒乓球拍套胶清洁装置，其特征在于，还包括卡位机构（10），卡位机构（10）包括：第二菱形杆（101），滑架（73）的内侧面连接有第二菱形杆（101），第二菱形杆（101）上滑动式连接有第三楔形块（104）；第三固定板（102），其中一个导杆（72）上连接有第三固定板（102），第三固定板（102）内滑动式连接有伸缩杆（103），伸缩杆（103）与第三楔形块（104）固定连接；第二拉杆（105），第三楔形块（104）上滑动式连接有第二拉杆（105），滑架（73）顶部开有两个与第二拉杆（105）配合的插孔；第三弹性件（106），第二拉杆（105）与第三楔形块（104）之间连接有第三弹性件（106）。
