售价 : 询价

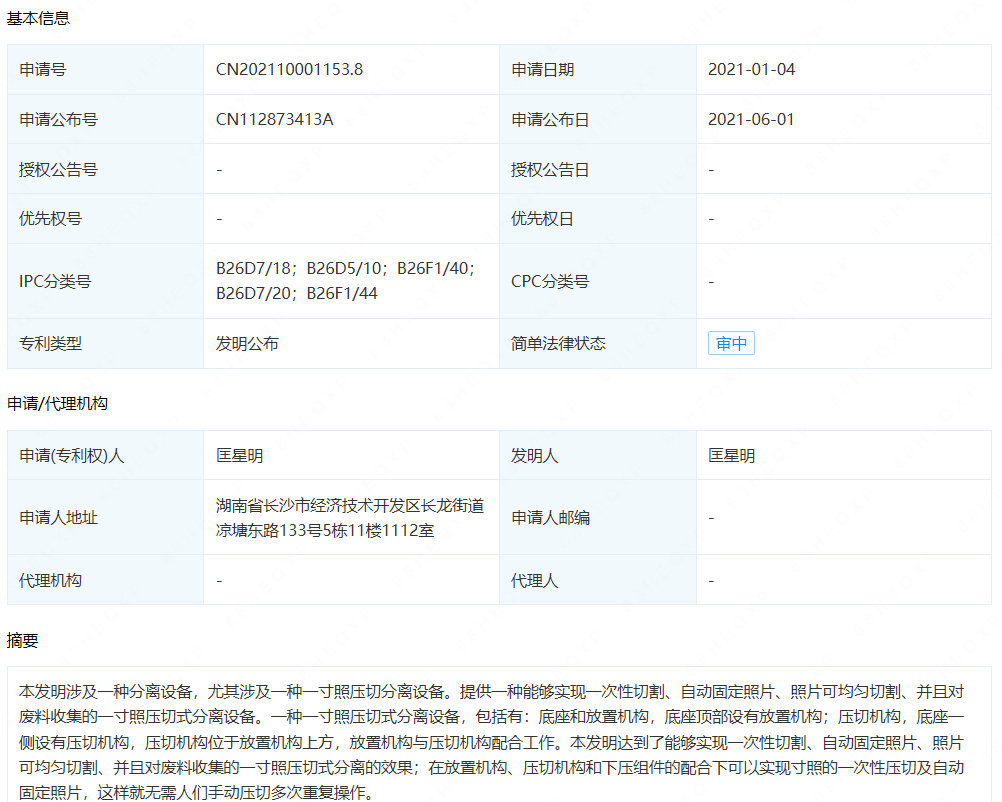

摘要： : 本发明涉及一种分离设备，尤其涉及一种一寸照压切分离设备。提供一种能够实现一次性切割、自动固定照片、照片可均匀切割、并且对废料收集的一寸照压切式分离设备。一种一寸照压切式分离设备，包括有：底座和放置机构，底座顶部设有放置机构；压切机构，底座一侧设有压切机构，压切机构位于放置机构上方，放置机构与压切机构配合工作。本发明达到了能够实现一次性切割、自动固定照片、照片可均匀切割、并且对废料收集的一寸照压切式分离的效果；在放置机构、压切机构和下压组件的配合下可以实现寸照的一次性压切及自动固定照片，这样就无需人们手动压切多次重复操作。

详情： :

1.一种一寸照压切式分离设备，其特征是，包括有：底座（1）和放置机构（2），底座（1）顶部设有放置机构（2）；压切机构（3），底座（1）一侧设有压切机构（3），压切机构（3）位于放置机构（2）上方，放置机构（2）与压切机构（3）配合工作。

2.按照权利要求1所述的一种一寸照压切式分离设备，其特征是，放置机构（2）包括有：长支柱（20），底座（1）顶部一侧对称式设有长支柱（20）；短支柱（21），底座（1）顶部远离长支柱（20）一侧对称式设有短支柱（21）；支撑架（22），长支柱（20）与短支柱（21）顶部之间设有支撑架（22），支撑架（22）倾斜为一定角度；放置架（23），支撑架（22）上部设有放置架（23）。

3.按照权利要求2所述的一种一寸照压切式分离设备，其特征是，压切机构（3）包括有：支撑板（30），底板顶部远离长支柱（20）一侧对称设有支撑板（30）；转轴（31），支撑板（30）上部之间转动式设有转轴（31）；安装箱（32），转轴（31）上设有安装箱（32）；异形切刀（34），安装箱（32）一侧面板上开有丰型槽，丰型槽内滑动式设有异形切刀（34）；滑杆（33），异形切刀（34）上部上下均匀设有滑杆（33），滑杆（33）数量为4根；连接板（35），滑杆（33）上部之间设有连接板（35）；压缩弹簧（36），压缩弹簧（36）均绕于滑杆（33）上，压缩弹簧（36）一端连接安装箱（32），另一端于连接板（35）相连。

4.按照权利要求3所述的一种一寸照压切式分离设备，其特征是，上升组件（4）包括有：滑筒（40），支撑架（22）内部中间左右均匀设有滑筒（40），滑筒（40）数量为4个；滑轴（41），滑筒（40）内均滑动式设有滑轴（41）；拉伸弹簧（42），滑轴（41）下部设有拉伸弹簧（42），滑轴（41）与支撑架（22）内部通过拉伸弹簧（42）相连；异形架（43），滑轴（41）上部之间设有异形架（43）；连接杆（44），异形架（43）底部两侧均设有连接杆（44）；绕线轮（45），放置架（23）上纵向对称转动式设有绕线轮（45）；滑轨（46），支撑架（22）内部两侧对称式设有滑轨（46）；滑块（47），滑轨（46）上均滑动式设有滑块（47）；拉绳（48），绕线轮（45）上均绕有拉绳（48），拉绳（48）一端均与同侧异形架（43）上部连接，另一端与同侧滑块（47）连接；挡块（49），放置架（23）两侧均设有挡块（49）；压杆（410），挡块（49）上均滑动式设有压杆（410）；压块（411），安装箱外部两侧对称式设有压块（411），压块（411）与压杆（410）配合工作。

5.按照权利要求4所述的一种一寸照压切式分离设备，其特征是，下压组件（5）包括有：转杆（50），支撑板（30）上部远离连接板（35）一侧之间转动式设有转杆（50）；固定杆（51），转杆（50）上设有固定杆（51）；传动杆（52），固定杆（51）末端设有传动杆（52）；转动座（53），连接板（35）与传动杆（52）相互靠近的一侧中部均设有转动座（53）；连杆（54），转动座（53）之间转动式设有连杆（54）；把手（55），传动杆（52）上部顶端设有把手（55）。

6.按照权利要求5所述的一种一寸照压切式分离设备，其特征是，卡位组件（6）包括有：安装杆（60），底座（1）靠近支撑板（30）一侧对称式设有安装杆（60）；凹形块（61），安装杆（60）上部之间设有凹形块（61），传动杆（52）位于凹形块（61）内；楔形杆（62），凹形块（61）上对称滑动式设有楔形杆（62），楔形杆（62）卡于传动杆（52）外侧；滑套（63），凹形块（61）两侧均设有滑套（63），滑套（63）内侧与楔形杆（62）滑动式连接；第一弹簧（64），楔形杆（62）上绕有第一弹簧（64），第一弹簧（64）一端与凹形块（61）外壁连接，另一端连接楔形杆（62）上；拉线（66），楔形杆（62）两侧末端均连接有拉线（66）；固定套（65），凹形块（61）两侧均设有固定套（65），拉线（66）均穿过同侧的固定套（65）；压板（67），拉线（66）底部之间设有压板（67）；导套（68），凹形块（61）远离固定套（65）一侧中部设有导套（68）；下压推杆（69），导套（68）内滑动式设有下压推杆（69），下压推杆（69）底部与压板（67）连接。

7.按照权利要求6所述的一种一寸照压切式分离设备，其特征是，顶料组件（7）包括有：安装柱（70），支撑架（22）内侧底部对称式设有安装柱（70），安装柱（70）数量为8根；顶板（71），安装柱（70）上部均设有顶板（71）；顶架（73），异形切刀（34）靠近支撑架（22）内侧滑动式设有顶架（73）；第二弹簧（72），顶架（73）与异形切刀（34）通过第二弹簧（72）相连，第二弹簧（72）数量为4个。

8.按照权利要求7所述的一种一寸照压切式分离设备，其特征是，推料组件（8）包括有：滑动套（80），支撑板（30）上部之间设有滑动套（80）；推动杆（81），滑动套（80）中滑动式设有推动杆（81），推动杆（81）一侧滑动式穿过支撑架（22）右壁；推板（82），推动杆（81）靠近支撑板（30）一侧末端设有推板（82）；磁块（83），推板（82）一侧前后对称式设有磁块（83），推板（82）通过磁块（83）与支撑架（22）右壁固定。
