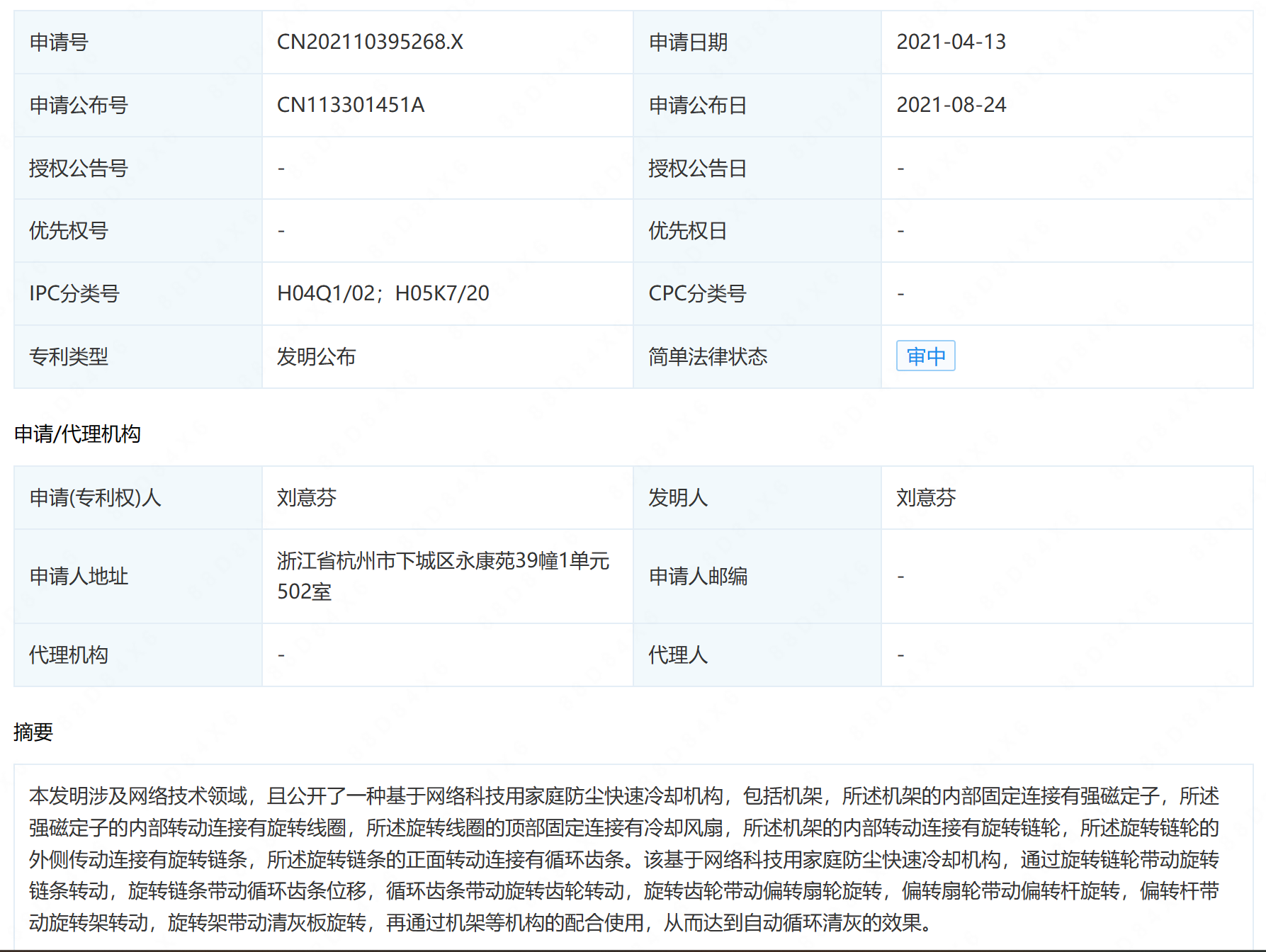

摘要： : 本发明涉及网络技术领域，且公开了一种基于网络科技用家庭防尘快速冷却机构，包括机架，所述机架的内部固定连接有强磁定子，所述强磁定子的内部转动连接有旋转线圈，所述旋转线圈的顶部固定连接有冷却风扇，所述机架的内部转动连接有旋转链轮，所述旋转链轮的外侧传动连接有旋转链条，所述旋转链条的正面转动连接有循环齿条。该基于网络科技用家庭防尘快速冷却机构，通过旋转链轮带动旋转链条转动，旋转链条带动循环齿条位移，循环齿条带动旋转齿轮转动，旋转齿轮带动偏转扇轮旋转，偏转扇轮带动偏转杆旋转，偏转杆带动旋转架转动，旋转架带动清灰板旋转，再通过机架等机构的配合使用，从而达到自动循环清灰的效果。

详情： :

1.一种基于网络科技用家庭防尘快速冷却机构，包括机架(1)，其特征在于：所述机架(1)的内部固定连接有强磁定子(2)，所述强磁定子(2)的内部转动连接有旋转线圈(3)，所述旋转线圈(3)的顶部固定连接有冷却风扇(4)，所述机架(1)的内部转动连接有旋转链轮(5)，所述旋转链轮(5)的外侧传动连接有旋转链条(6)，所述旋转链条(6)的正面转动连接有循环齿条(7)，所述机架(1)的内部转动连接有旋转齿轮(8)和偏转扇轮(9)，所述偏转扇轮(9)的正面固定连接有偏转杆(10)，所述偏转杆(10)远离偏转扇轮(9)的一端转动连接有旋转架(11)，所述旋转架(11)的底部转动连接有清灰板(12)，所述机架(1)的内部固定连接有固定风板(13)，所述固定风板(13)的顶部固定连接有调节座(14)，所述调节座(14)的内部转动连接有主动轮(15)、环形轮(16)和支撑组件(17)，所述调节座(14)的外侧滑动连接有支撑板(18)，所述支撑板(18)的外侧固定连接有支撑杆(19)，所述固定风板(13)的顶部转动连接有调节板(20)。

2.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述机架(1)的内部开设有与冷却风扇(4)适配的弧形通气孔，弧形通气孔的内部开设有与清灰板(12)适配的弧形滑槽，机架(1)的顶部开设有倾斜的圆形通孔。

3.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述旋转链轮(5)共两组六个，每三个为一组，每组旋转链轮(5)呈等腰三角形分布。

4.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述循环齿条(7)的由循环升降架和固定齿条组成，循环升降架的内部开设有与旋转链条(6)适配的矩形滑槽，循环升降架的正面固定连接有固定滑轨。

5.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述固定风板(13)的内部开设有与调节板(20)适配的圆形通孔，固定风板(13)的顶部开设有与调节板(20)适配的圆形槽。

6.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述调节座(14)的内部开设有与环形轮(16)适配的圆形滑槽，调节座(14)的内部开设有与主动轮(15)和支撑组件(17)适配的圆形槽，调节座(14)的外侧开设有与支撑板(18)适配的圆形通孔。

7.根据权利要求1所述的一种基于网络科技用家庭防尘快速冷却机构，其特征在于：所述支撑组件(17)包括支撑齿轮、连接杆和支撑滑块组成，支撑齿轮与环形轮(16)啮合连接，连接杆与支撑齿轮固定连接，支撑滑块与连接杆转动连接。
