售价 : 询价

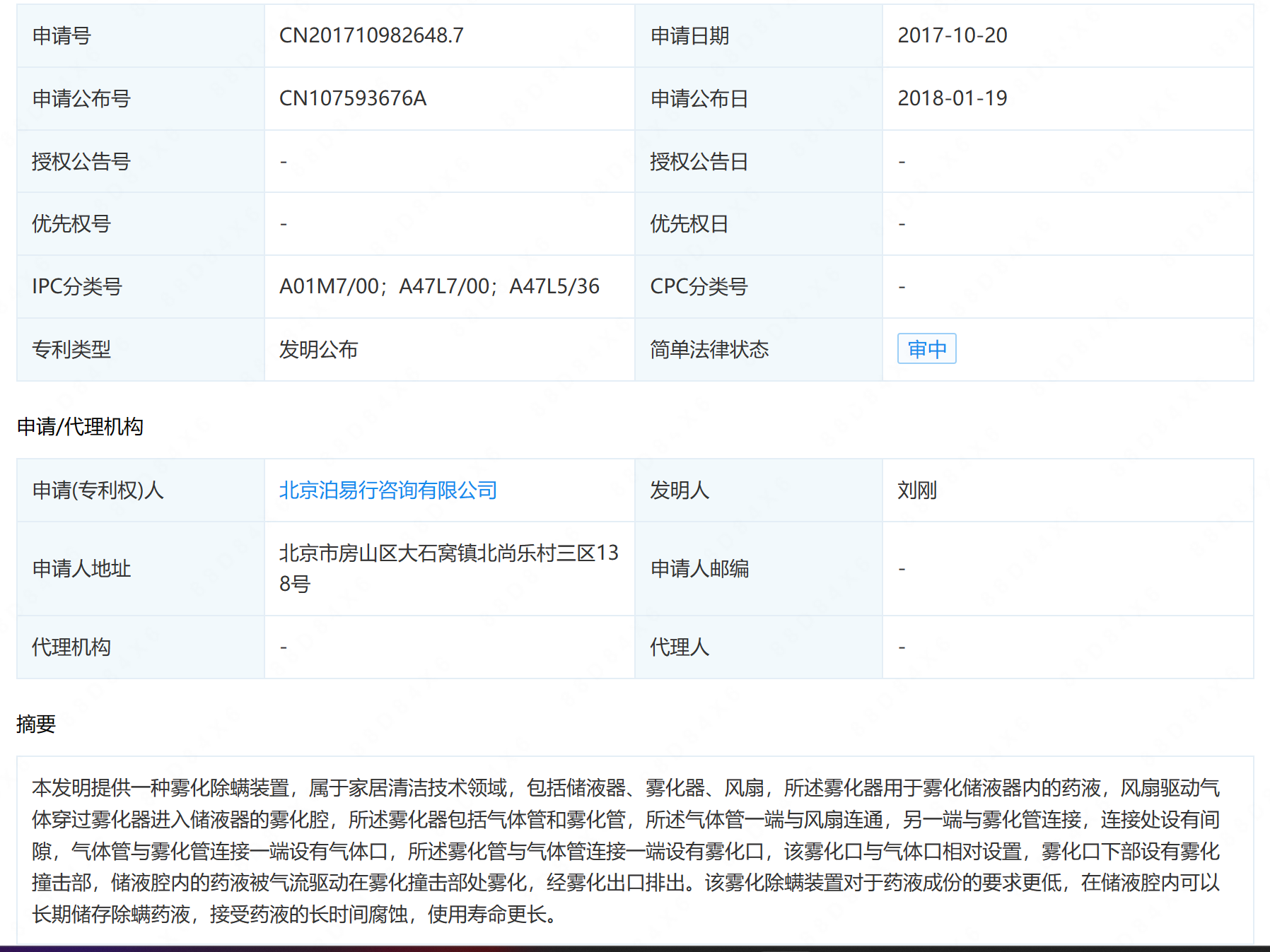

摘要： : 本发明提供一种雾化除螨装置，属于家居清洁技术领域，包括储液器、雾化器、风扇，所述雾化器用于雾化储液器内的药液，风扇驱动气体穿过雾化器进入储液器的雾化腔，所述雾化器包括气体管和雾化管，所述气体管一端与风扇连通，另一端与雾化管连接，连接处设有间隙，气体管与雾化管连接一端设有气体口，所述雾化管与气体管连接一端设有雾化口，该雾化口与气体口相对设置，雾化口下部设有雾化撞击部，储液腔内的药液被气流驱动在雾化撞击部处雾化，经雾化出口排出。该雾化除螨装置对于药液成份的要求更低，在储液腔内可以长期储存除螨药液，接受药液的长时间腐蚀，使用寿命更长。

详情： :

1.一种雾化除螨装置，包括：储液器（1），包括内部空腔（11）和围成内部空腔（11）的边界壁（12），该内部空腔（11）分为雾化腔（111）和储液腔（112），该储液腔（112）用于容纳雾化的药液（9），在边界壁（12）上设有雾化出口（121）；雾化器（2），该雾化器（2）用于雾化储液器（1）内的药液（9），容纳在内部空腔（11）内部；风扇（3），该风扇（3）驱动气体穿过雾化器（2）进入雾化腔（111）；其特征在于：该雾化器（2）包括气体管（21）和雾化管（22），所述气体管（21）一端与风扇（3）连通，另一端与雾化管（22）连接，连接处设有间隙（23），气体管（21）与雾化管（22）连接一端设有气体口（211），所述雾化管（22）与气体管（21）连接一端设有雾化口（221），该雾化口（221）与气体口（211）相对设置，雾化口（221）下部设有雾化撞击部（222），储液腔（112）内的药液（9）被气流驱动在雾化撞击部（222）处雾化，经雾化出口（121）排出。

2.根据权利要求1所述的雾化除螨装置，其特征在于，还包括拍打部件（4），该拍打部件（4）呈管状，外部设有毛刷（41）和雾化喷射孔（42），拍打部件（4）两端连接旋转轴（43），一端连接电动马达（44），电动马达（44）驱动拍打部件（4）旋转，毛刷（41）附着在拍打部件（4）上旋转。

3.根据权利要求2所述的雾化除螨装置，其特征在于，所述拍打部件（4）管状中空内部设有雾化输送管（5），该雾化输送管（5）一端连接边界壁（12）上的雾化出口（121），另一端封闭，在雾化输送管（5）上设有雾化连通孔（51）。

4.根据权利要求3所述的雾化除螨装置，其特征在于，所述雾化喷射孔（42）由拍打部件（4）的管壁内表面向管壁外表面逐渐缩小。

5.根据权利要求1-4任一所述的雾化除螨装置，其特征在于，所述储液器（1）的边界壁（12）外表面上设有加热层（6），该加热层（6）用于为储液腔（112）内的药液（9）加温。

6.根据权利要求4所述的雾化除螨装置，其特征在于，还包括气流控制部件（7），该气流控制部件（7）与风扇（3）连接，包括气流进口（71）、气流出口（72）和气流吸口（73），风扇（3）驱动气流由气流进口（71）向气流出口（72）方向流动，在气流吸口（73）处形成负压。

7.根据权利要求6所述的雾化除螨装置，其特征在于，还包括吸尘头部（81），所述风扇（3）连接气流控制部件（7）形成的负压，通过可伸长的柔软吸尘管路（82）连接至吸尘头部（81），在吸尘头部（81）与风扇（3）之间设有集尘袋（83）和颗粒物过滤膜（84）。

8.根据权利要求1所述的雾化除螨装置，其特征在于，所述至少三个雾化器（2）容纳在储液器（1）的内部空腔（11），用于雾化储液器（1）内的药液（9）。

9.根据权利要求1所述的雾化除螨装置，其特征在于，所述储液器（1）边界壁（12）上设有液面指示器（13），该液面指示器（13）显示储液腔（112）内存储药液（9）的存储量及最大量，药液（9）液面高过最大量时，液面指示器（13）发出报警。

10.根据权利要求1所述的雾化除螨装置，其特征在于，所述储液器（1）上设有注液口（14），该注液口（14）上设有密封帽（15）。
