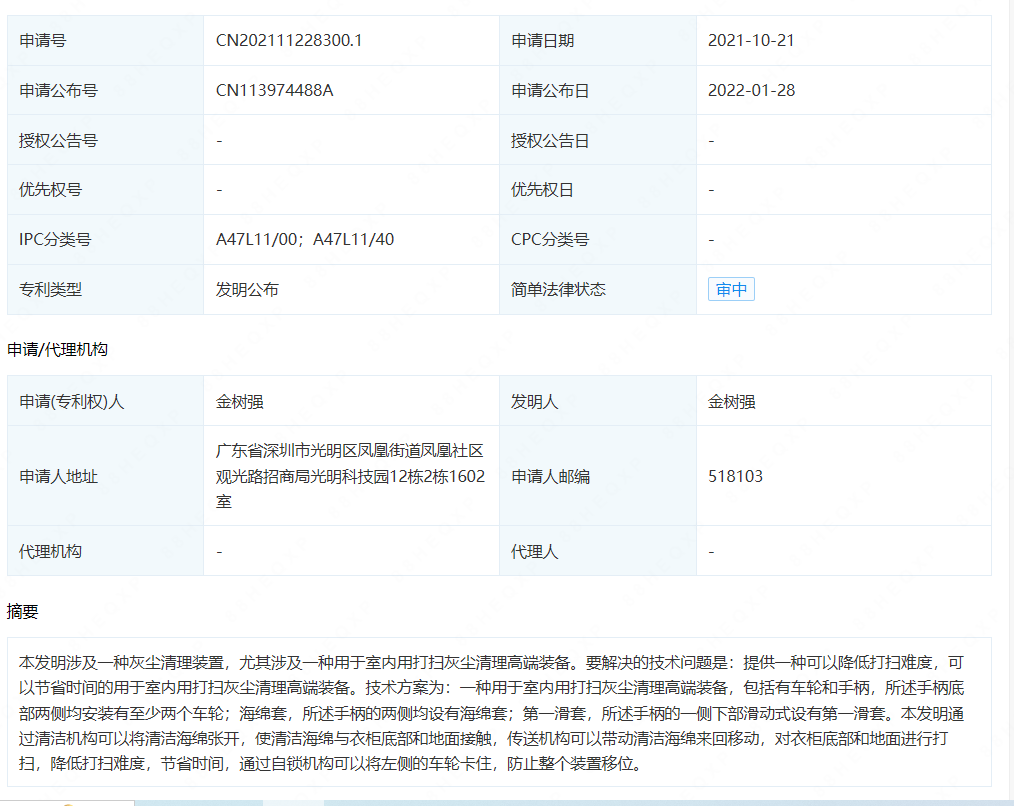

摘要： : 本发明涉及一种灰尘清理装置，尤其涉及一种用于室内用打扫灰尘清理高端装备。要解决的技术问题是：提供一种可以降低打扫难度，可以节省时间的用于室内用打扫灰尘清理高端装备。技术方案为：一种用于室内用打扫灰尘清理高端装备，包括有车轮和手柄，所述手柄底部两侧均安装有至少两个车轮；海绵套，所述手柄的两侧均设有海绵套；第一滑套，所述手柄的一侧下部滑动式设有第一滑套。本发明通过清洁机构可以将清洁海绵张开，使清洁海绵与衣柜底部和地面接触，传送机构可以带动清洁海绵来回移动，对衣柜底部和地面进行打扫，降低打扫难度，节省时间，通过自锁机构可以将左侧的车轮卡住，防止整个装置移位。

详情： :

1.一种用于室内用打扫灰尘清理高端装备，其特征在于，包括有：车轮（1）和手柄（2），所述手柄（2）底部两侧均安装有至少两个车轮（1）；海绵套（3），所述手柄（2）的两侧均设有海绵套（3）；第一滑套（4），所述手柄（2）的一侧下部滑动式设有第一滑套（4）；第二滑套（8），所述第一滑套（4）上滑动式设有第二滑套（8）；伸缩杆（6），所述第二滑套（8）的两侧均连接有伸缩杆（6）；第一弹簧（7），所述伸缩杆（6）上均套有第一弹簧（7），所述第一弹簧（7）的两端分别与所述第二滑套（8）和所述伸缩杆（6）连接；清洁海绵（5），所述伸缩杆（6）上可拆卸式安装有清洁海绵（5）；清洁机构（9），所述第一滑套（4）上安装有清洁机构（9）；传送机构（10），所述第一滑套（4）上安装有传送机构（10）；定位机构（11），所述清洁机构（9）上安装有定位机构（11）。

2.如权利要求1所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，清洁机构（9）包括有：滑动套（91），所述第一滑套（4）上滑动式设有滑动套（91）；杆件（92），所述滑动套（91）的两侧均转动式连接有杆件（92），所述杆件（92）和所述清洁海绵（5）转动式连接；第二弹簧（93），所述第一滑套（4）上套有第二弹簧（93），所述第二弹簧（93）的两端分别与所述第一滑套（4）和所述滑动套（91）连接。

3.如权利要求2所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，传送机构（10）包括有：第一行程开关（101），其中一根伸缩杆（6）上安装有第一行程开关（101）；第二行程开关（102），其中一根伸缩杆（6）上安装有第二行程开关（102）；螺杆（103），所述第一滑套（4）上螺纹式连接有螺杆（103）；螺纹座（104），所述手柄（2）的上侧连接有螺纹座（104），所述螺纹座（104）和所述螺杆（103）转动式连接；减速电机（105），所述手柄（2）上靠近所述螺纹座（104）的一侧安装有减速电机（105），所述螺杆（103）和所述减速电机（105）的输出轴固定连接。

4.如权利要求3所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，定位机构（11）包括有：固定套（112），所述滑动套（91）的一侧连接有固定套（112）；定位杆（111），所述固定套（112）内滑动式设有定位杆（111）；第三弹簧（113），所述定位杆（111）上套有第三弹簧（113），所述第三弹簧（113）的两端分别与所述定位杆（111）和所述固定套（112）连接；U形杆（114），所述滑动套（91）的一侧滑动式设有U形杆（114），所述U形杆（114）和所述定位杆（111）配合；第四弹簧（115），所述U形杆（114）上套有第四弹簧（115），所述第四弹簧（115）的两端分别与所述U形杆（114）和所述滑动套（91）连接，所述第一滑套（4）的一侧开有卡槽（116），所述U形杆（114）位于所述卡槽（116）内。

5.如权利要求4所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，还包括有自锁机构（12），自锁机构（12）包括有：扇形固定块（121），其中一侧的车轮（1）上均连接有扇形固定块（121）；自锁块（122），所述扇形固定块（121）上滑动式设有自锁块（122）；压板（124），所述自锁块（122）上连接有压板（124）；第五弹簧（123），所述自锁块（122）上均套有第五弹簧（123），所述第五弹簧（123）的两端分别与所述扇形固定块（121）和所述压板（124）连接。

6.如权利要求5所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，还包括有卡位机构（13），卡位机构（13）包括有：卡位块（131），所述滑动套（91）的一侧连接有至少两个卡位块（131）；定位板（132），所述卡位块（131）之间转动式连接有定位板（132）；第六弹簧（133），所述定位板（132）上套有第六弹簧（133），所述第六弹簧（133）的两端分别与所述卡位块（131）和所述定位板（132）连接，所述第六弹簧（133）为扭力弹簧。

7.如权利要求6所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，还包括有辅助机构（14），辅助机构（14）包括有：导向套（142），其中一侧的车轮（1）上连接有导向套（142）；推杆（141），所述导向套（142）内均滑动式设有推杆（141）；楔形块（143），所述推杆（141）上均连接有楔形块（143），所述楔形块（143）和所述压板（124）配合。

8.如权利要求1所述的一种用于室内用打扫灰尘清理高端装备，其特征在于，还包括有电路箱（21），所述手柄（2）的上侧连接有电路箱（21），所述电路箱（21）内安装有开关电源、控制模块和电源模块，开关电源为整个装置供电，开关电源的输出端与电源模块通过电性连接，电源模块上通过线路连接有电源总开关，控制模块和电源模块通过电性连接，控制模块上连接有DS1302时钟电路和24C02电路，第一行程开关（101）和第二行程开关（102）都与控制模块通过电性连接，减速电机（105）和控制模块通过外围电路连接。
